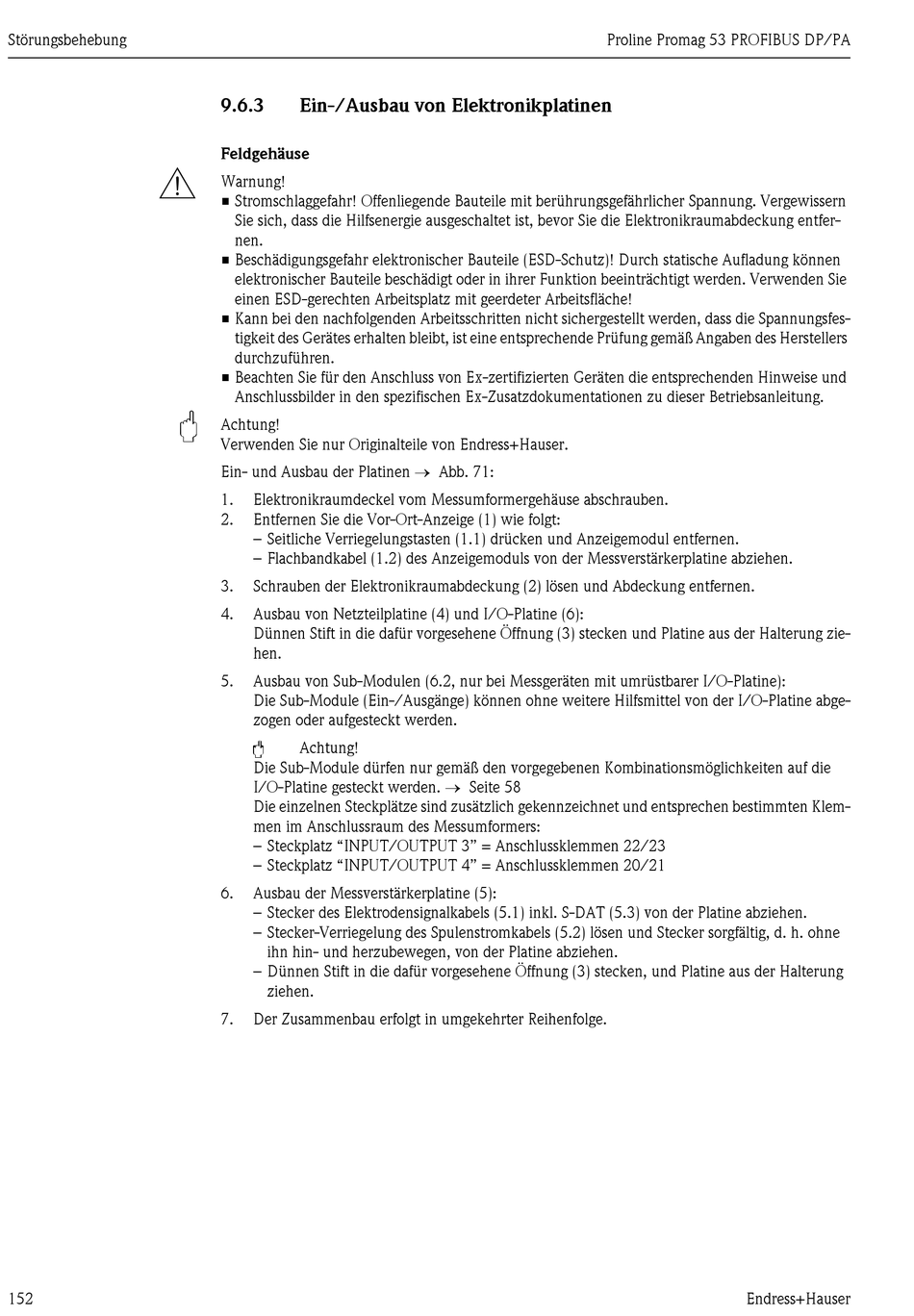

Störungsbehebung
#
"
152
9.6.3

Ein-/Ausbau von Elektronikplatinen

Feldgehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern
Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungsfes-
tigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers
durchzuführen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Ein- und Ausbau der Platinen → Abb. 71:
1. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2. Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
3. Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4. Ausbau von Netzteilplatine (4) und I/O-Platine (6):
Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken und Platine aus der Halterung zie-
hen.
5. Ausbau von Sub-Modulen (6.2, nur bei Messgeräten mit umrüstbarer I/O-Platine):
Die Sub-Module (Ein-/Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine abge-
zogen oder aufgesteckt werden.
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf die
I/O-Platine gesteckt werden. → Seite 58
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten Klem-
men im Anschlussraum des Messumformers:
– Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
– Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
6. Ausbau der Messverstärkerplatine (5):
– Stecker des Elektrodensignalkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker-Verriegelung des Spulenstromkabels (5.2) lösen und Stecker sorgfältig, d. h. ohne
ihn hin- und herzubewegen, von der Platine abziehen.
– Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken, und Platine aus der Halterung
ziehen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
