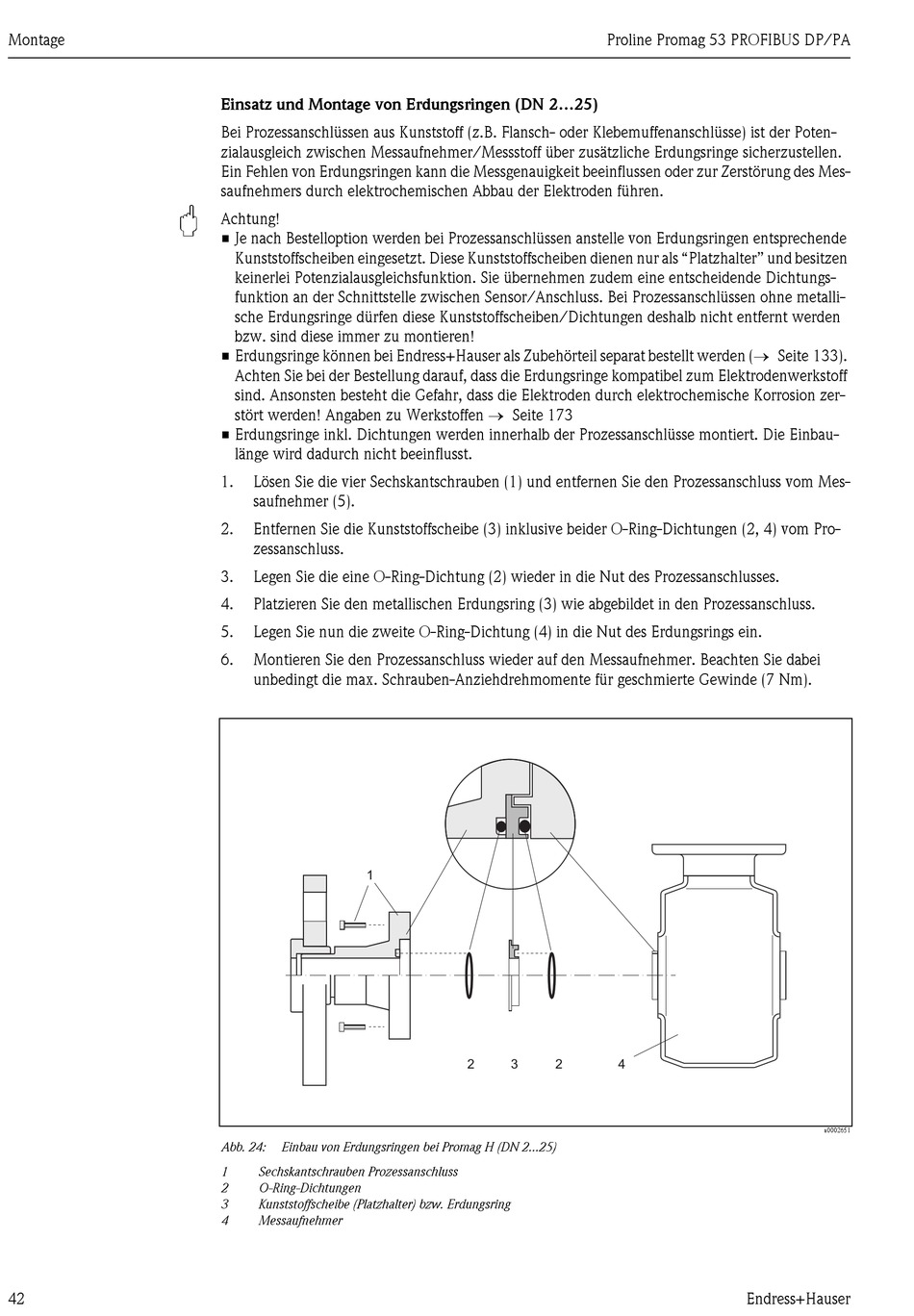

Endress+Hauser Proline Promag 53 PROFIBUS DP/PA Betriebsanleitung Seite 42

Montage
"
42
Einsatz und Montage von Erdungsringen (DN 2...25)
Bei Prozessanschlüssen aus Kunststoff (z.B. Flansch- oder Klebemuffenanschlüsse) ist der Poten-
zialausgleich zwischen Messaufnehmer/Messstoff über zusätzliche Erdungsringe sicherzustellen.
Ein Fehlen von Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zerstörung des Mes-
saufnehmers durch elektrochemischen Abbau der Elektroden führen.
Achtung!
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entsprechende
Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter" und besitzen
keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem eine entscheidende Dichtungs-
funktion an der Schnittstelle zwischen Sensor/Anschluss. Bei Prozessanschlüssen ohne metalli-
sche Erdungsringe dürfen diese Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden
bzw. sind diese immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden (→ Seite 133).
Achten Sie bei der Bestellung darauf, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff
sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zer-
stört werden! Angaben zu Werkstoffen → Seite 173
• Erdungsringe inkl. Dichtungen werden innerhalb der Prozessanschlüsse montiert. Die Einbau-
länge wird dadurch nicht beeinflusst.
1. Lösen Sie die vier Sechskantschrauben (1) und entfernen Sie den Prozessanschluss vom Mes-
saufnehmer (5).
2. Entfernen Sie die Kunststoffscheibe (3) inklusive beider O-Ring-Dichtungen (2, 4) vom Pro-
zessanschluss.
3. Legen Sie die eine O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses.
4. Platzieren Sie den metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss.
5. Legen Sie nun die zweite O-Ring-Dichtung (4) in die Nut des Erdungsrings ein.
6. Montieren Sie den Prozessanschluss wieder auf den Messaufnehmer. Beachten Sie dabei
unbedingt die max. Schrauben-Anziehdrehmomente für geschmierte Gewinde (7 Nm).
1
Abb. 24: Einbau von Erdungsringen bei Promag H (DN 2...25)
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
Proline Promag 53 PROFIBUS DP/PA
3 4
2 2
a0002651
