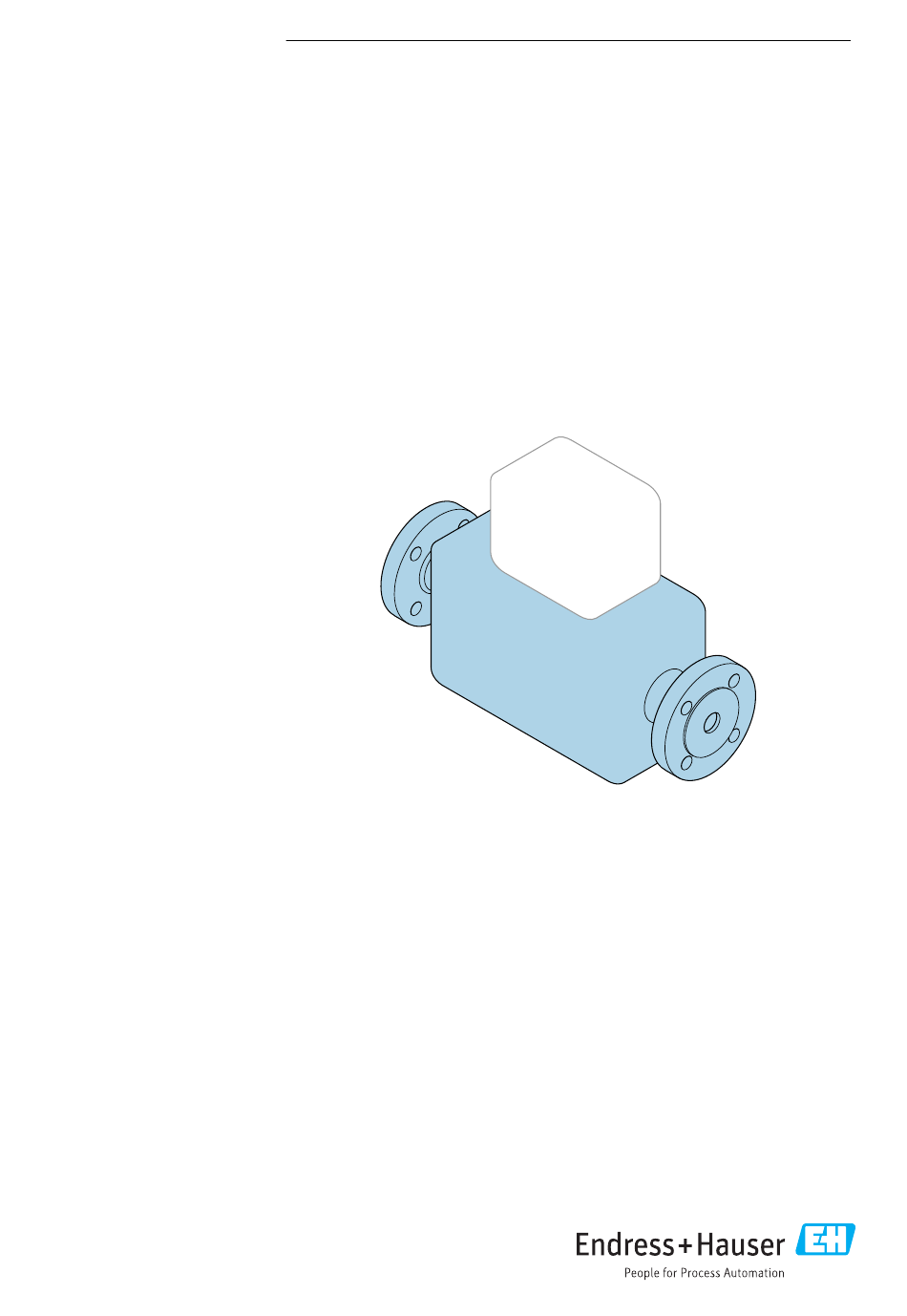

Endress+Hauser Proline Prowirl F Kurzanleitung
Durchflussmessgerät wirbeldurchfluss-messaufnehmer
Inhaltsverzeichnis
Quicklinks
KA01323D/06/DE/02.18
71423458
2018-12-03
Products
Kurzanleitung
Durchflussmessgerät
Proline Prowirl F
Wirbeldurchfluss-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Teil 1 von 2: Messaufnehmer
Umfasst Informationen zum Messaufnehmer.
Kurzanleitung Teil 2 von 2: Messumformer → 3.
Solutions
Services
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Prowirl F
Inhaltszusammenfassung für Endress+Hauser Proline Prowirl F
- Seite 1 Services KA01323D/06/DE/02.18 71423458 2018-12-03 Kurzanleitung Durchflussmessgerät Proline Prowirl F Wirbeldurchfluss-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Teil 1 von 2: Messaufnehmer Umfasst Informationen zum Messaufnehmer. Kurzanleitung Teil 2 von 2: Messumformer → 3.
- Seite 2 Durchflussmessgerät Proline Prowirl F Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Durchflussmessgerät Proline Prowirl F Kurzanleitung Durchflussmessgerät Kurzanleitung Durchflussmessgerät Das Gerät besteht aus einem Messumformer und einem Messaufnehmer. Die Inbetriebnahme dieser beiden Komponenten werden in zwei getrennten Kurzanleitungen beschrieben, die zusammen die Kurzanleitung des Durchflussmessgeräts bilden: • Kurzanleitung Teil 1: Messaufnehmer •...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Durchflussmessgerät Proline Prowirl F Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole . -
Seite 5: Hinweise Zum Dokument
Durchflussmessgerät Proline Prowirl F Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 6: Kommunikationsspezifische Symbole
Hinweise zum Dokument Durchflussmessgerät Proline Prowirl F Symbol Bedeutung Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden. -
Seite 7: Grundlegende Sicherheitshinweise
Durchflussmessgerät Proline Prowirl F Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 8: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 9: Warenannahme Und Produktidentifizierung
A0028673 abhängig) und Doku- menten vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App verfüg- bar. -
Seite 10: Produktidentifizierung
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt. -
Seite 11: Messgeräte Ohne Hebeösen
Durchflussmessgerät Proline Prowirl F Lagerung und Transport A0029252 Auf Prozessanschlüssen montierte Schutzscheiben oder -kappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr. 4.2.1 Messgeräte ohne Hebeösen WARNUNG Schwerpunkt des Messgeräts liegt über den Aufhängepunkten der Tragriemen Verletzungsgefahr durch abrutschendes Messgerät! -
Seite 12: Montage
Montage Durchflussmessgerät Proline Prowirl F Montage Montagebedingungen 5.1.1 Montageposition Montageort A0015543 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen. Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine kor- rekte Volumenflussmessung. Daher folgende Punkte beachten: Einbaulage Getrenntausfüh-... - Seite 13 Durchflussmessgerät Proline Prowirl F Montage Einbaulage Getrenntausfüh- Kompaktausführung rung 4) 5) C Horizontale Einbaulage Messumformerkopf unten A0015590 D Horizontale Einbaulage Messumformerkopf seitlich A0015592 Bei Flüssigkeiten wird empfohlen, senkrechte Rohrleitungen steigend zu durchströmen, um eine Teilfüllung der Rohrleitung zu vermeiden (Abb.
-
Seite 14: Ein- Und Auslaufstrecken
Montage Durchflussmessgerät Proline Prowirl F Druckmessung Flüssigkeit Option DB Gerät mit Absperr- armatur auf gleicher Höhe des Entnah- mestutzens A0034091 Max. zulässige Umgebungstemperatur des Messumformers beachten. Mindestabstand und Kabellänge Bestellmerkmal "Sensorausführung", Option Masse DA, DB Die Sensorausführung Masse (integrierte Druck-/Temperaturmessung) ist nur verfügbar für Messgeräte in der Kommunikationsart HART. - Seite 15 Durchflussmessgerät Proline Prowirl F Montage × 5 × DN 20 × DN 5 × DN 25 × DN 5 × DN 40 × DN 5 × DN 20 × DN 5 × DN 17 × DN + 8 × h 5 ×...
-
Seite 16: Die Funktion Einlaufstreckenkorrektur
Montage Durchflussmessgerät Proline Prowirl F Regelventil Zwei Messgeräte hintereinander bei DN ≤ 25 (1"): direkt Flansch an Flansch Zwei Messgeräte hintereinander bei DN ≥ 40 (1½"): Abstand siehe Grafik • Wenn mehrere Strömungsstörungen vorhanden sind, die längste angegebene Einlauf- strecke einhalten. -
Seite 17: Anforderungen Aus Umgebung Und Prozess
Durchflussmessgerät Proline Prowirl F Montage t = 240 °C → ρ = 4,39 kg/m v = 2,5 m/s v = 40 m/s ∆ p = 0,0085 ⋅ 965 ⋅ 2,5 = 51,3 mbar ∆ p = 0,0085 ⋅ 4,394,39 ⋅ 40 = 59,7 mbar ρ... - Seite 18 Montage Durchflussmessgerät Proline Prowirl F Getrenntausführung Messumformer Nicht explosionsgefährdeter Bereich: –40 … +80 °C (–40 … +176 °F) Ex i, Ex nA, Ex ec: –40 … +80 °C (–40 … +176 °F) Ex d: –40 … +60 °C (–40 … +140 °F) Ex d, Ex ia: –40 …...
-
Seite 19: Spezielle Montagehinweise
Durchflussmessgerät Proline Prowirl F Montage A0019212 Angabe der maximalen Isolationshöhe ‣ Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei bleibt. Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhit- zung und Unterkühlung. -
Seite 20: Messgerät Montieren
Montage Durchflussmessgerät Proline Prowirl F Die zweite Messung der Temperatur erfolgt über einen separaten Temperatursensor. Das Messgerät liest diese über eine Kommunikationsschnittstelle ein. • Bei Sattdampf-Wärmedifferenzmessungen muss das Messgerät auf der Dampfseite einge- baut werden. • Bei Wasser-Wärmedifferenzmessungen kann der das Messgerät auf der Kalt- oder auf der Warmseite eingebaut werden. -
Seite 21: Messgerät Vorbereiten
Durchflussmessgerät Proline Prowirl F Montage 5.2.2 Messgerät vorbereiten Sämtliche Reste der Transportverpackung entfernen. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. Aufkleber auf dem Elektronikraumdeckel entfernen. 5.2.3 Messaufnehmer montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje- nige von Prozessanschluss und Rohrleitung. - Seite 22 Montage Durchflussmessgerät Proline Prowirl F Demontage des Blindflansches 6 mm A0034355 Montageschrauben Blindflansch Dichtung Messaufnehmerseitige Flanschverbindung HINWEIS Beim Austausch der Dichtung nach Inbetriebnahme kann beim Öffnen der Flanschver- bindung Messstoff austreten! ‣ Sicherstellen, dass das Messgerät nicht unter Druck steht.
- Seite 23 Durchflussmessgerät Proline Prowirl F Montage Montage der Druckmesseinheit 6 mm A0035442 Wassersackrohr Druckmesszelle HINWEIS Beschädigung der Dichtung! Bei der Dichtung handelt es sich um eine Dichtung aus expandiertem Graphit. Sie kann daher nur einmal verwendet werden. Wenn eine Verschraubung gelöst wird, muss eine neue Dichtung eingebaut werden.
-
Seite 24: Montagekontrolle
Montage Durchflussmessgerät Proline Prowirl F Schrauben mit Drehmomentschlüssel in 3 Schritten anziehen. 1. 10 Nm über Kreuz 2. 15 Nm über Kreuz 3. 15 Nm umlaufend Anschluss der Druckmesseinheit A0035443 Gerätestecker Stecker für den elektrischen Anschluss der Druckmesszelle einstecken und festschrau- ben. -
Seite 25: Entsorgung
Durchflussmessgerät Proline Prowirl F Entsorgung Wurde die richtige Einbaulage für den Messaufnehmer gewählt → 12? • Gemäß Messaufnehmertyp • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-Fließ- richtung in der Rohrleitung überein → 12? Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? ... - Seite 28 www.addresses.endress.com...
