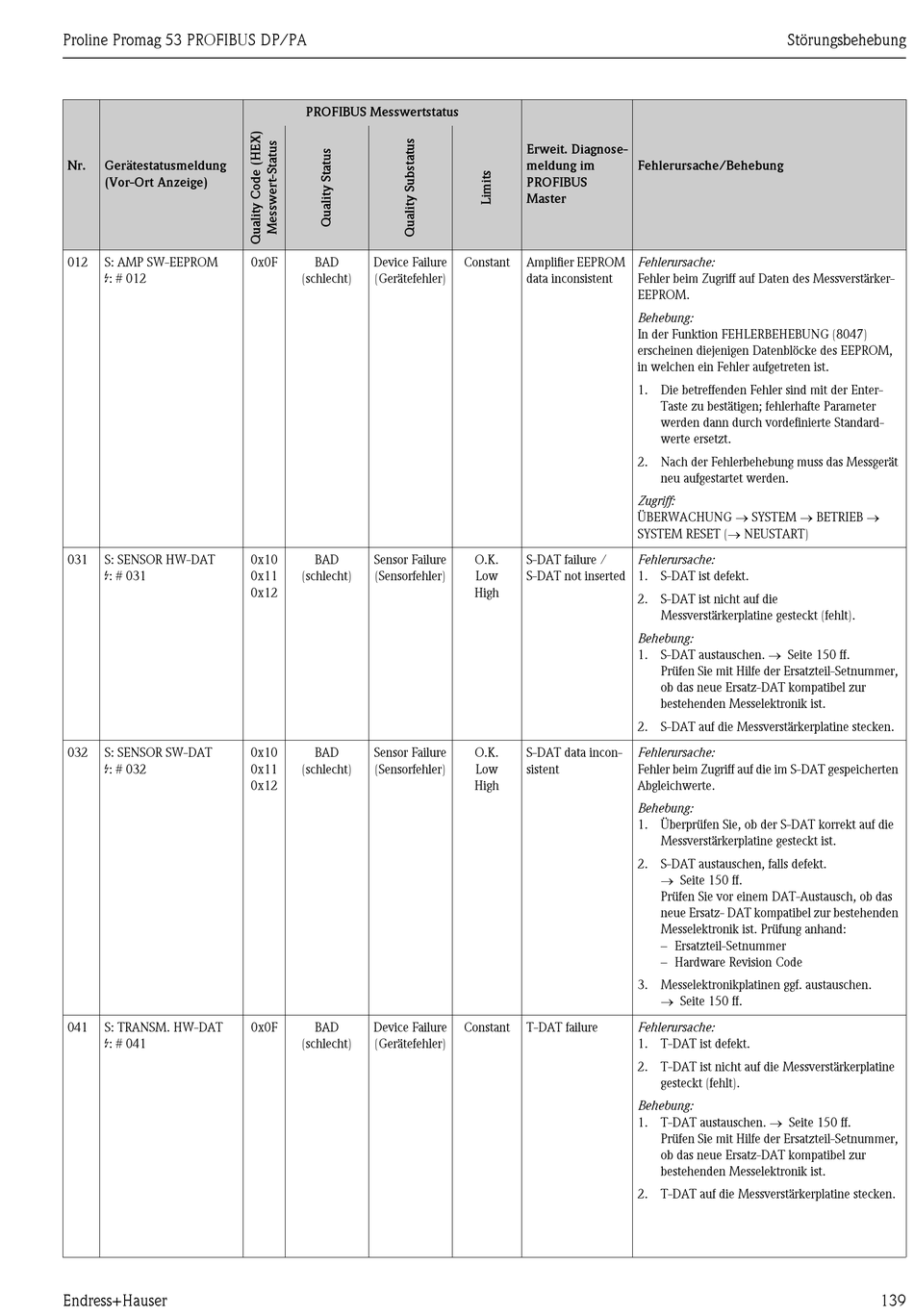

Endress+Hauser Proline Promag 53 PROFIBUS DP/PA Betriebsanleitung Seite 139

Proline Promag 53 PROFIBUS DP/PA
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
012 S: AMP SW-EEPROM
$: # 012
031 S: SENSOR HW-DAT
$: # 031
032 S: SENSOR SW-DAT
$: # 032
041 S: TRANSM. HW-DAT
$: # 041
Endress+Hauser
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x10 BAD Sensor Failure
0x11 (schlecht) (Sensorfehler)
0x12
0x10 BAD Sensor Failure
0x11 (schlecht) (Sensorfehler)
0x12
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
Constant Amplifier EEPROM
data inconsistent
O.K. S-DAT failure /
Low S-DAT not inserted
High
O.K. S-DAT data incon-
Low sistent
High
Constant T-DAT failure
Störungsbehebung
Fehlerursache/Behebung
Fehlerursache:
Fehler beim Zugriff auf Daten des Messverstärker-
EEPROM.
Behebung:
In der Funktion FEHLERBEHEBUNG (8047)
erscheinen diejenigen Datenblöcke des EEPROM,
in welchen ein Fehler aufgetreten ist.
1. Die betreffenden Fehler sind mit der Enter-
Taste zu bestätigen; fehlerhafte Parameter
werden dann durch vordefinierte Standard-
werte ersetzt.
2. Nach der Fehlerbehebung muss das Messgerät
neu aufgestartet werden.
Zugriff:
ÜBERWACHUNG → SYSTEM → BETRIEB →
SYSTEM RESET (→ NEUSTART)
Fehlerursache:
1. S-DAT ist defekt.
2. S-DAT ist nicht auf die
Messverstärkerplatine gesteckt (fehlt).
Behebung:
1. S-DAT austauschen. → Seite 150 ff.
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer,
ob das neue Ersatz-DAT kompatibel zur
bestehenden Messelektronik ist.
2. S-DAT auf die Messverstärkerplatine stecken.
Fehlerursache:
Fehler beim Zugriff auf die im S-DAT gespeicherten
Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der S-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. S-DAT austauschen, falls defekt.
→ Seite 150 ff.
Prüfen Sie vor einem DAT-Austausch, ob das
neue Ersatz- DAT kompatibel zur bestehenden
Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
→ Seite 150 ff.
Fehlerursache:
1. T-DAT ist defekt.
2. T-DAT ist nicht auf die Messverstärkerplatine
gesteckt (fehlt).
Behebung:
1. T-DAT austauschen. → Seite 150 ff.
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer,
ob das neue Ersatz-DAT kompatibel zur
bestehenden Messelektronik ist.
2. T-DAT auf die Messverstärkerplatine stecken.
