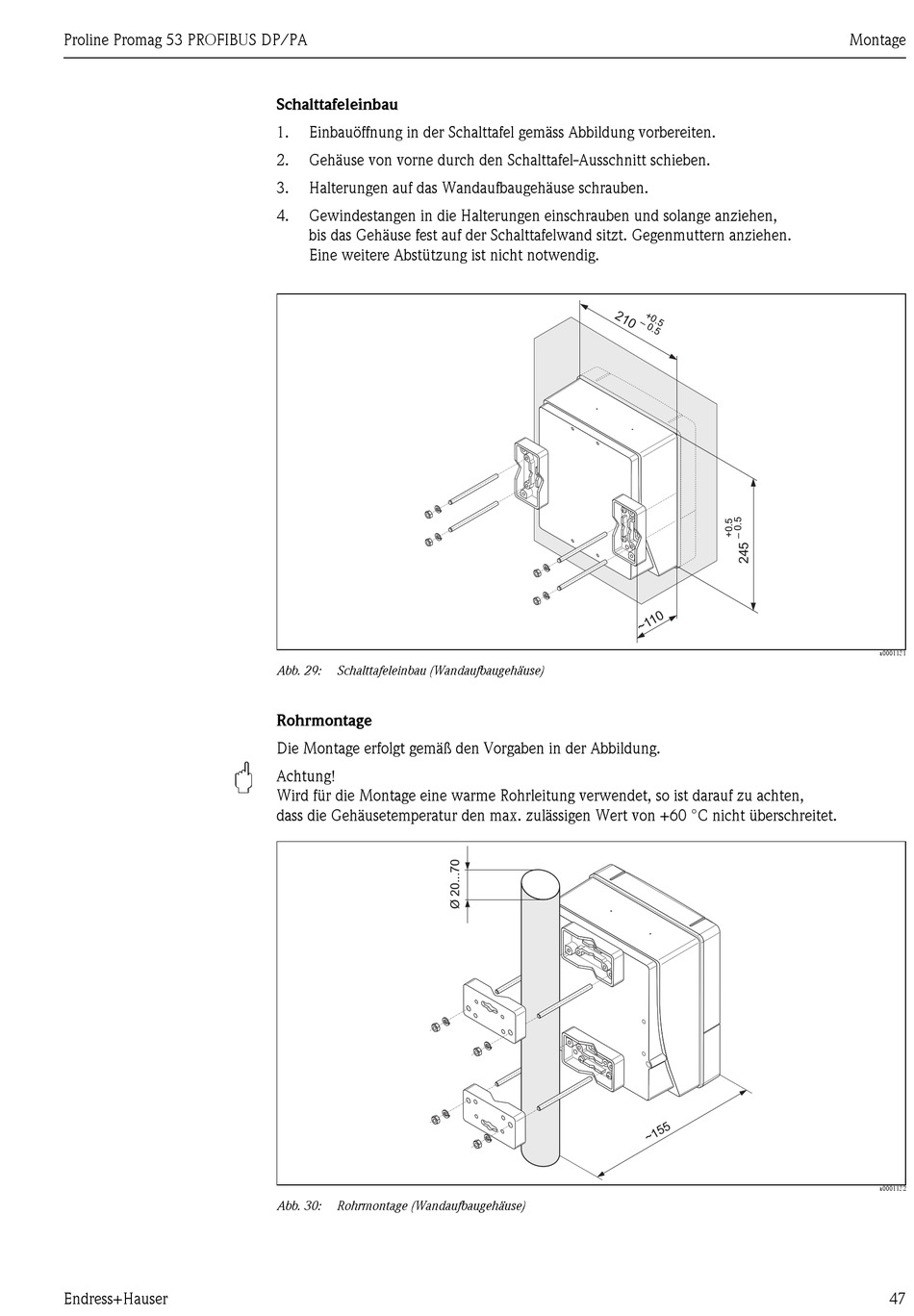

Schalttafeleinbau
1. Einbauöffnung in der Schalttafel gemäss Abbildung vorbereiten.
2. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben.
3. Halterungen auf das Wandaufbaugehäuse schrauben.
4. Gewindestangen in die Halterungen einschrauben und solange anziehen,
bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
Eine weitere Abstützung ist nicht notwendig.
Abb. 29: Schalttafeleinbau (Wandaufbaugehäuse)
Rohrmontage
Die Montage erfolgt gemäß den Vorgaben in der Abbildung.
Achtung!
Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten,
dass die Gehäusetemperatur den max. zulässigen Wert von +60 °C nicht überschreitet.
Abb. 30: Rohrmontage (Wandaufbaugehäuse)
Montage
a0001131
a0001132
