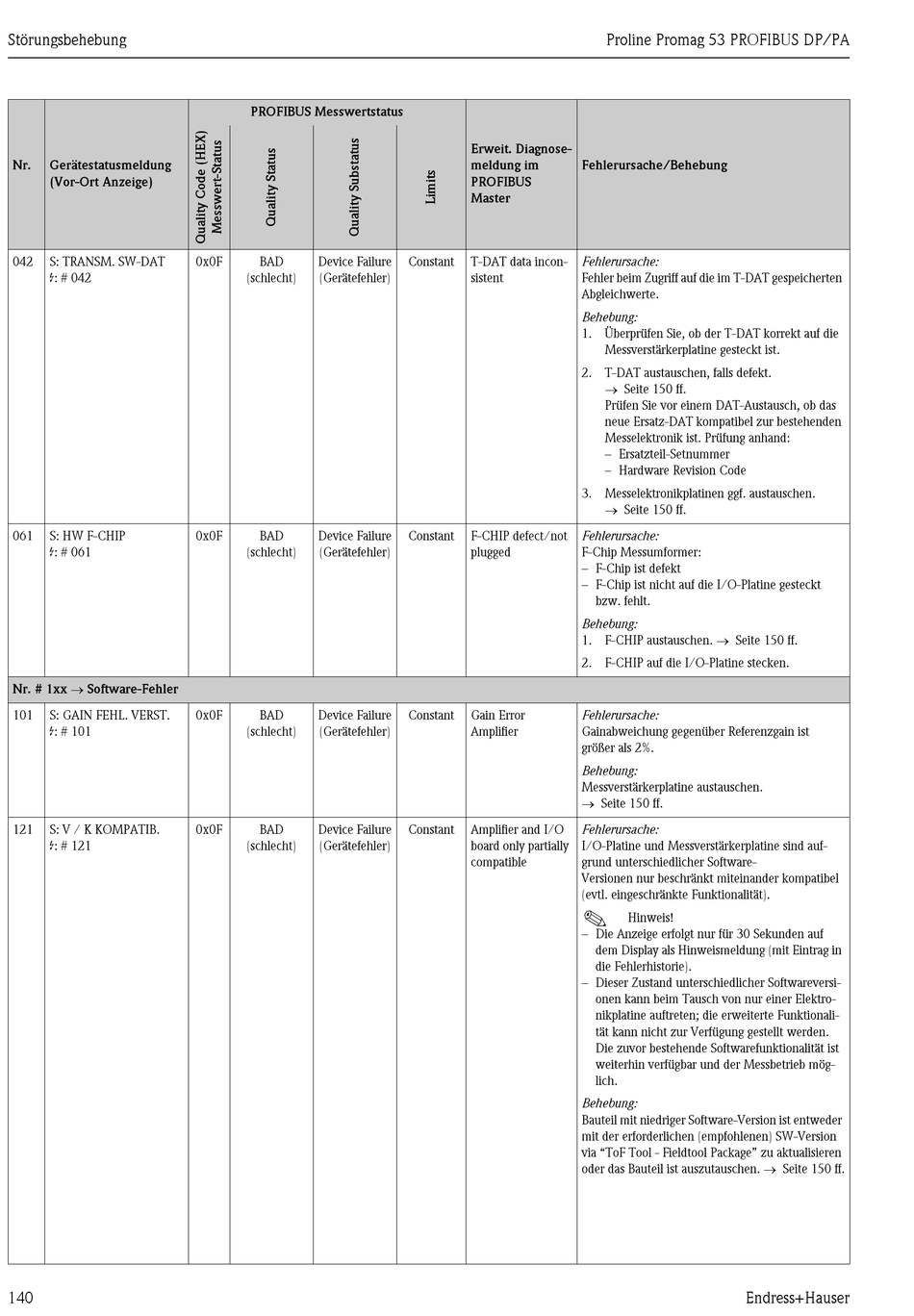

Endress+Hauser Proline Promag 53 PROFIBUS DP/PA Betriebsanleitung Seite 140

Störungsbehebung
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
042 S: TRANSM. SW-DAT
$: # 042
061 S: HW F-CHIP
$: # 061
Nr. # 1xx → Software-Fehler
101 S: GAIN FEHL. VERST.
$: # 101
121 S: V / K KOMPATIB.
$: # 121
140
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
Constant T-DAT data incon-
sistent
Constant F-CHIP defect/not
plugged
Constant Gain Error
Amplifier
Constant Amplifier and I/O
board only partially
compatible
Proline Promag 53 PROFIBUS DP/PA
Fehlerursache/Behebung
Fehlerursache:
Fehler beim Zugriff auf die im T-DAT gespeicherten
Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt.
→ Seite 150 ff.
Prüfen Sie vor einem DAT-Austausch, ob das
neue Ersatz-DAT kompatibel zur bestehenden
Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
→ Seite 150 ff.
Fehlerursache:
F-Chip Messumformer:
– F-Chip ist defekt
– F-Chip ist nicht auf die I/O-Platine gesteckt
bzw. fehlt.
Behebung:
1. F-CHIP austauschen. → Seite 150 ff.
2. F-CHIP auf die I/O-Platine stecken.
Fehlerursache:
Gainabweichung gegenüber Referenzgain ist
größer als 2%.
Behebung:
Messverstärkerplatine austauschen.
→ Seite 150 ff.
Fehlerursache:
I/O-Platine und Messverstärkerplatine sind auf-
grund unterschiedlicher Software-
Versionen nur beschränkt miteinander kompatibel
(evtl. eingeschränkte Funktionalität).
!
Hinweis!
– Die Anzeige erfolgt nur für 30 Sekunden auf
dem Display als Hinweismeldung (mit Eintrag in
die Fehlerhistorie).
– Dieser Zustand unterschiedlicher Softwareversi-
onen kann beim Tausch von nur einer Elektro-
nikplatine auftreten; die erweiterte Funktionali-
tät kann nicht zur Verfügung gestellt werden.
Die zuvor bestehende Softwarefunktionalität ist
weiterhin verfügbar und der Messbetrieb mög-
lich.
Behebung:
Bauteil mit niedriger Software-Version ist entweder
mit der erforderlichen (empfohlenen) SW-Version
via "ToF Tool - Fieldtool Package" zu aktualisieren
oder das Bauteil ist auszutauschen. → Seite 150 ff.
