Messgenauigkeit
Gemäß DIN EN 29104 und VDI/VDE 2641:
• Messstofftemperatur: +28 °C ± 2 K
• Umgebungstemperatur: +22 °C ± 2 K
• Warmlaufzeit: 30 Minuten
Einbau:
• Einlaufstrecke > 10 x DN
• Auslaufstrecke > 5 x DN
• Messaufnehmer und Messumformer sind geerdet.
• Der Messaufnehmer ist zentriert in die Rohrleitung eingebaut.
Impulsausgang:
± 0,2% v.M. ± 2 mm/s (v.M. = vom Messwert)
Stromausgang:
zusätzlich typisch ± 5 µA
Hinweis!
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Ein-
fluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0
1

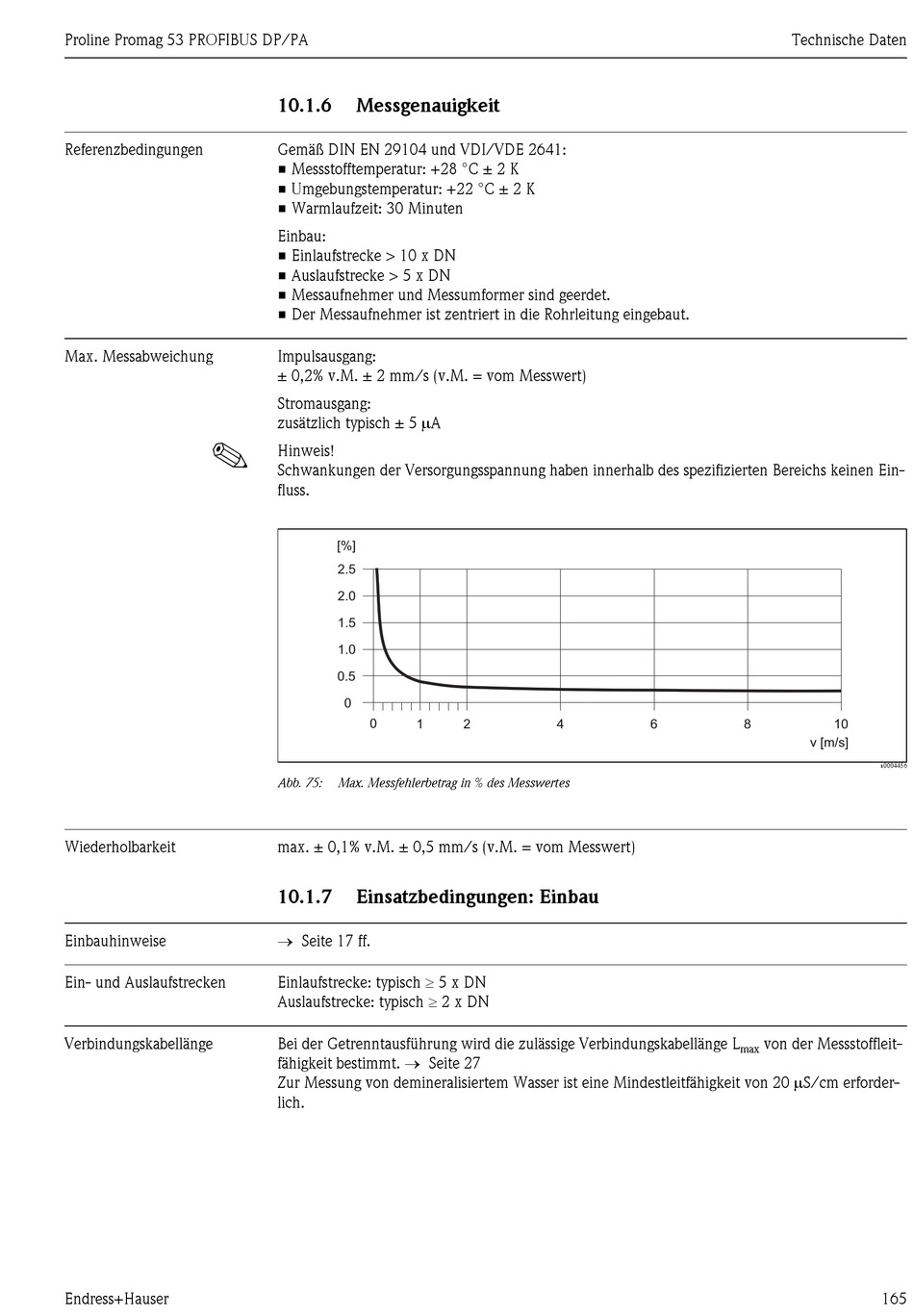

Abb. 75:
Max. Messfehlerbetrag in % des Messwertes
max. ± 0,1% v.M. ± 0,5 mm/s (v.M. = vom Messwert)
10.1.7
Einsatzbedingungen: Einbau
→ Seite 17 ff.
Einlaufstrecke: typisch ≥ 5 x DN
Auslaufstrecke: typisch ≥ 2 x DN
Bei der Getrenntausführung wird die zulässige Verbindungskabellänge L
fähigkeit bestimmt. → Seite 27
Zur Messung von demineralisiertem Wasser ist eine Mindestleitfähigkeit von 20 µS/cm erforder-
lich.
2
4
Technische Daten
6
8
v [m/s]
von der Messstoffleit-
max
10
a0004456
165
