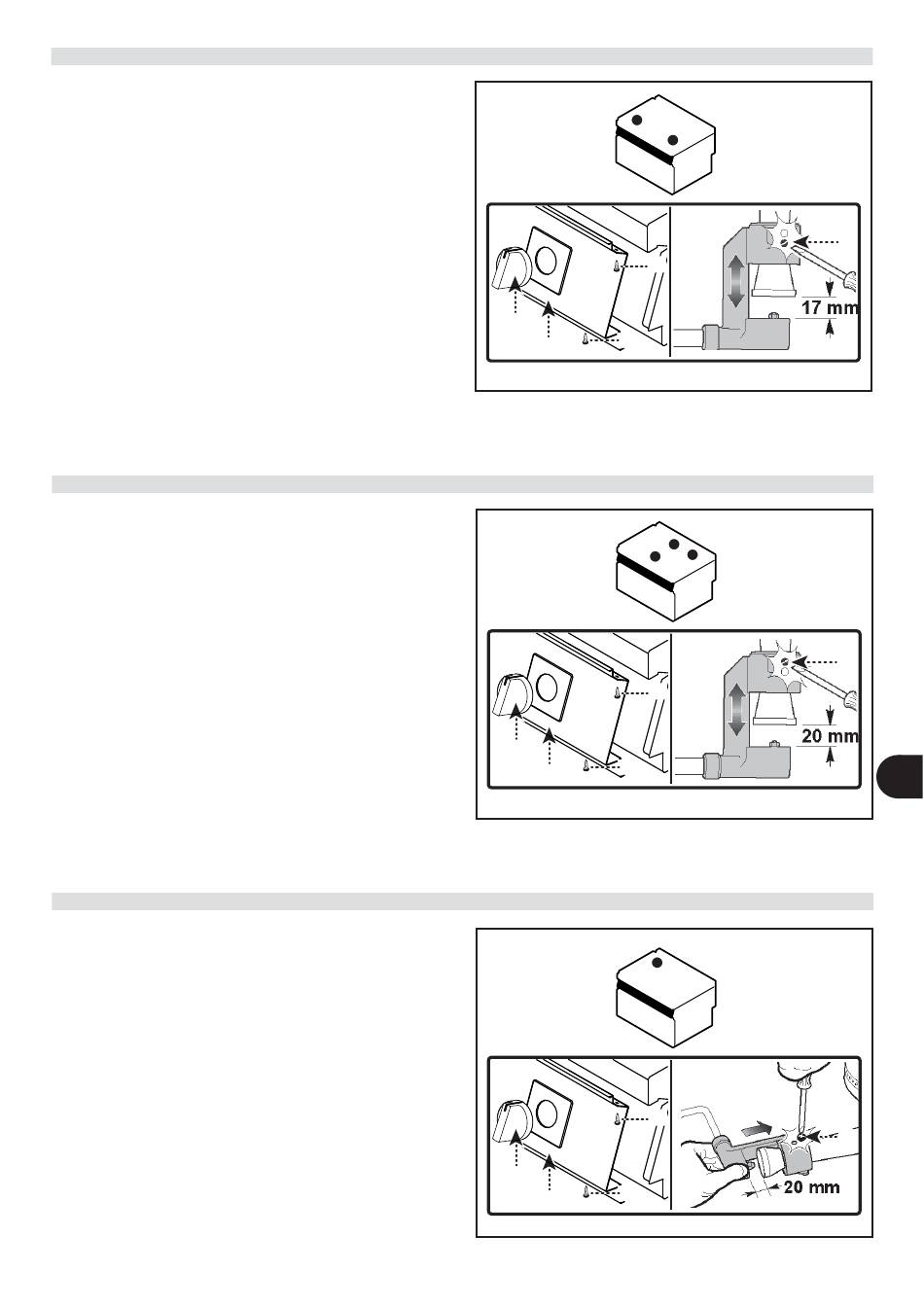

REGOLAZIONE ARIA PRIMARIA BRUCIATORE DI PIANO (4 KW)

Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
1)
Sfi lare le manopole (A).
2)
Svitare le viti (C) e smontare il cruscotto (B).
3)
Allentare la vite (D).
4)
Regolare la posizione del supporto bruciatore
5)
(E) ad una distanza di 17 mm e avvitare la vite
(D).
Rimontare il cruscotto (B) e la manopola (A) ad
6)
operazione ultimata.

REGOLAZIONE ARIA PRIMARIA BRUCIATORE DI PIANO (7 KW)

Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
1)
Sfi lare le manopole (A).
2)
Svitare le viti (C) e smontare il cruscotto (B).
3)
Allentare la vite (D).
4)
Regolare la posizione del supporto bruciatore
5)
(E) ad una distanza di 20 mm e avvitare la vite
(D).
Rimontare il cruscotto (B) e la manopola (A) ad
6)
operazione ultimata.

REGOLAZIONE ARIA PRIMARIA BRUCIATORE DI PIANO (10 KW)

Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
1)
Sfi lare le manopole (A).
2)
Svitare le viti (C) e smontare il cruscotto (B).
3)
Allentare la vite (D).
4)
Regolare la posizione del supporto bruciatore
5)
(E) ad una distanza di 20 mm e avvitare la vite
(D).
Rimontare il cruscotto (B) e la manopola (A) ad
6)
operazione ultimata.
