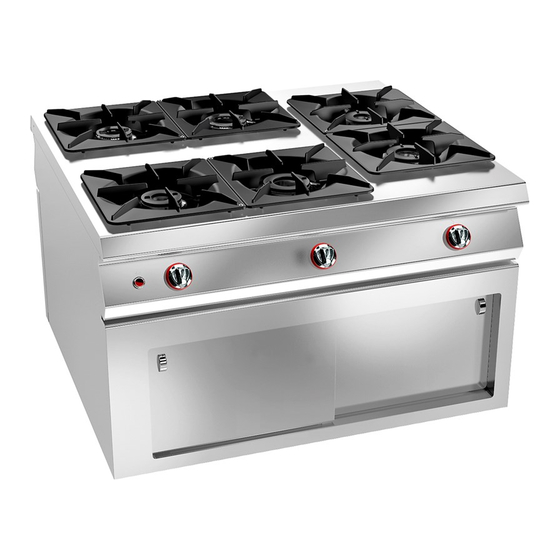

Angelo Po 12WFAAA Bedien- Und Installationshandbuch
Gasherd mit offenen flammen + wärmeschrank
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
CUCINA FUOCHI APERTI + ARMADIO CALDO
OPEN BURNER RANGE + HOT CUPBOARD
GASHERD MIT OFFENEN FLAMMEN + WÄRMESCHRANK
CUISINIÈRE FEUX VIFS + ARMOIRE CHAUDE
COCINA FUEGOS ABIERTOS + ARMARIO CALIENTE
MANUALE D'USO E INSTALLAZIONE
USE AND INSTALLATION MANUAL
BEDIEN- UND INSTALLATIONSHANDBUCH
MANUEL D'UTILISATION ET D'INSTALLATION
MANUAL DE USO E INSTALACIÓN
12WFAAA
12WFAAN
Italiano
English
Deutsch
Français
Español
Ed. 0
01/2012
3036691
IT
GB
DE
FR
ES
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Angelo Po 12WFAAA
Inhaltszusammenfassung für Angelo Po 12WFAAA
- Seite 1 CUCINA FUOCHI APERTI + ARMADIO CALDO OPEN BURNER RANGE + HOT CUPBOARD 12WFAAA GASHERD MIT OFFENEN FLAMMEN + WÄRMESCHRANK 12WFAAN CUISINIÈRE FEUX VIFS + ARMOIRE CHAUDE COCINA FUEGOS ABIERTOS + ARMARIO CALIENTE MANUALE D’USO E INSTALLAZIONE USE AND INSTALLATION MANUAL BEDIEN- UND INSTALLATIONSHANDBUCH MANUEL D’UTILISATION ET D’INSTALLATION...
- Seite 47 INHALTSVERZEICHNIS Ref. Kapitel Seite 1 ALLGEMEINES..............3 2 TECHNISCHE INFORMATIONEN........4 3 SICHERHEIT ..............7 1. TEIL 4 GEBRAUCH UND BETRIEB..........8 5 WARTUNG................ 11 6 DEFEKTE................13 7 HANDHABUNG UND INSTALLATION ......14 8 EINSTELLUNGEN ............19 2. TEIL 9 AUSTAUSCH VON BAUTEILE .........
- Seite 48 Primärluft des Schmierung des Gashahns, 20 Typenschild für Hersteller und Gerät, 3 Kochstellenbrenners (10 kw), Sicherheitshinweise und Umstellung der Gasversorgung, 17 Einstellung, 20 Informationen, 6 Primärluft des Kochstellenbrenners Sicherheitsvorrichtungen, 5 Verpackung und Auspacken, 14 (7 kw), Einstellung, 20 Sicherheitsvorschriften, 7 Wartung, Empfehlungen für die, 11 Stromanschluss, 18 Raumbelüftung, 15...
-
Seite 49: Allgemeines
ALLGEMEINES INFORMATIONEN FÜR DEN LESER Konsultieren Sie das Sachregister, das am Anfang des 2. Teil: Diese Informationen wenden sich an Handbuchs zu finden ist, um leichter unter bestimmten eine bestimmte Zielgruppe. Sie sind für erfahre- Themen von besonderem Interesse nachschlagen zu ne Bediener bestimmt, die für Handhabung, können. -
Seite 50: Kundendienst Anfordern
Typenschild Leistungsaufnahme (W) Gerätemodell Abnahmespannungsanzeige Art der Anpassung Testgasschild Angabe des Herstellers Gastyp Seriennummer Gasdruck Schutzgrad Der Installateur muss das geeignete Schild (A) aus- CE-Zeichen für Konformität wählen, neben dem Schild für das Benutzerland Bezugsnormen aufbringen und mit dem Kennzeichen für die betref- Kennzahl der CE-Zertifizierung fende Kategorie versehen (Typ A = Standardabzug Produktfamilie... -
Seite 51: Technische Daten
Hauptorgane A)Kochmulde: aus Edelstahl. B)Kochstellenbrenner: aus emailliertem Gussei- sen, Heizleistung von Größe abhängig C)Piezozündung: zum Zünden der Kochstellen- brenner. D)Schalter der Kochstellenbrenner: zum Einstel- len der Heizleistung der Kochstellenbrenner Schalter Heizkwiderstand: zur Einschaltung, Ausschaltung und Regelung des Heizwiderstands. E)Kontrollleuchte Stromzufuhr: signalisiert die Einschaltung des Heizwiderstands. -
Seite 52: Sicherheitshinweise Und Informationen
SICHERHEITSHINWEISE UND INFORMATIONEN Die Abbildung zeigt die Anordnung der aufgekleb- ten Sicherheitshinweise. A)Typenschild mit Angabe des Herstellers und der Gerätekenndaten. B)Allgemeine Gefahr: Vor Ausführung irgendeines Eingriffs zuerst das Handbuch aufmerksam lesen. C)Allgemeine Gefahr: Beim Waschen des Geräts den Wasserstrahl nicht direkt auf die inneren Tei- le richten. -
Seite 53: Sicherheit
SICHERHEIT SICHERHEITSVORSCHRIFTEN Der Hersteller hat bei Entwicklung und Fertigung Sämtliche Wartungsarbeiten, die präzise Fach- dieses Produkts besondere Sorgfalt auf Aspekte kenntnisse oder besondere Fähigkeiten erfordern, verwendet, die eine Gefahr für die Sicherheit und dürfen ausschließlich von qualifiziertem Personal die Gesundheit der Personen, die dieses Gerät mit nachweislicher Erfahrung in diesem speziellen handhaben, hervorrufen können. -
Seite 54: Gebrauch Und Betrieb
GEBRAUCH UND BETRIEB EMPFEHLUNGEN FÜR DEN GEBRAUCH Wichtig Das Auftreten von Unfällen bei der Verwen- zu machen. Beschränken Sie sich auf die dung von Geräten hängt von vielen Faktoren Hersteller vorgesehenen Verwen- ab, die nicht immer zu vermeiden und zu dungszwecke, ohne Änderungen an den steuern sind. -
Seite 55: Ein- Und Ausschalten Der Kochstellenbrenner
EIN- UND AUSSCHALTEN DER KOCHSTELLENBRENNER Zündung 1 - Öffnen Sie den Gashahn. 2 - Schalter (B) niederdrücken und entgegen dem Uhrzeigersinn drehen (Pos. 1); gleichzeitig die Ta- ste (A) zum Zünden des Zündflammenbrenners gedrückt halten. 3 - Halten Sie den Bedienknebel etwa 15 Sekunden lang gedrückt, damit das Thermoelement in Aktion treten kann. -
Seite 56: Rücksetzen Des Geräts
Temperatur °C Zeit in Minuten 1’ 2’ 3’ 4’ 5’ 6’ 8’ 10’ 12’ 3 - Den Schalter (C) auf die gewünschte Haltetem- 5 - Mit dem Trennschalter den Anschluss an das peratur drehen. Hauptstromnetz herstellen. Abschaltung 4 - Den Schalter (C) in die Stellung 0 drehen, um die Heizwiderstände auszuschalten. -
Seite 57: Wartung
WARTUNG EMPFEHLUNGEN FÜR DIE WARTUNG Sorgen Sie dafür, dass das Gerät im Zustand maxi- Folgende Elemente sind nach jedem Einsatz und maler Leistungsfähigkeit bleibt, indem Sie die vom bei Bedarf zu reinigen: Hersteller vorgesehenen planmäßigen Wartungs- – Die Kochmulde (siehe S. 12); arbeiten ausführen. -
Seite 58: Reinigung Der Kochmulde, Brenner Und Zubehörteile
REINIGUNG DER KOCHMULDE, BRENNER UND ZUBEHÖRTEILE Für diesen Vorgang in der angegebenen Weise verfahren. 1 - Brennerdeckel (A) und Brenner (B) ausbauen. 2 - Den Brenner und den Brennerdeckel gründlich rei- nigen und sicherstellen, dass die Löcher des Bren- nerdeckels nicht verstopft sind. 3 - Regelmäßig das Zündloch im Brenner reinigen. -
Seite 59: Defekte
DEFEKTE FEHLERSUCHE Vor der Inbetriebnahme wurde das Gerät einem me können vom Benutzer selbst behoben werden; vorläufigen Testlauf unterzogen. Die im Folgenden alle anderen erfordern präzise Fachkenntnisse aufgeführten Informationen sollen Ihnen dabei hel- oder besondere Fähigkeiten und dürfen daher aus- fen, eventuelle Anomalien oder Funktionsstörun- schließlich von qualifiziertem Personal mit nach- gen, die während des Betriebs auftreten können,... -
Seite 60: Handhabung Und Installation
HANDHABUNG UND INSTALLATION EMPFEHLUNGEN FÜR DIE INSTALLATION UND HANDHABUNG Wichtig Beachten Sie die Hinweise des Herstellers, die sierte Person wird bei Bedarf einen "Sicher- direkt auf der Verpackung, auf dem Gerät heitsplan" aufstellen müssen, selbst oder in der Gebrauchsanweisung zu fin- Unversehrtheit der direkt an dem Vorgang be- den sind, wenn Sie das Gerät handhaben und teiligten Personen zu gewährleisten. -
Seite 61: Installation Des Geräts
INSTALLATION DES GERÄTS Es müssen sämtliche Phasen der Installation, schon von der Umsetzung des allgemeinen Projekts an, berücksich- tigt werden. Die für diese Operationen autorisierte Person wird vor Einleitung dieser Phasen den Installationsstandort bestimmen und bei Bedarf einen "Sicherheitsplan" aufstel- len, um die Unversehrtheit der direkt am Vorgang beteilig- ten Personen zu gewährleisten und die gesetzlichen Bestimmungen zu befolgen. -
Seite 62: Nivellieren
NIVELLIEREN Regulieren Sie die Füße (A), um das Gerät wasser- waagengerecht aufzustellen. IDM-39612101300.tif MONTAGE BEI REIHENAUFSTELLUNG Verfahren Sie folgenderma- ßen, um Geräte (nebenein- ander) in einer Reihe aufzustellen. 1 - Den Schalter (A) abziehen. 2 - Die Schrauben (C) ausschrauben und die Blenden (B) ausbauen. -
Seite 63: Gasanschluss
GASANSCHLUSS Wichtig Diese Arbeit darf nur von zugelassenen und erfahrenen Fachleuten ausgeführt wer- den. Der Anschluss muss fachgerecht und vorschriftsmäßig ausgeführt werden und allen einschlägigen gesetzlichen Bestim- mungen entsprechen. Nach Ausführung des Anschlusses muss vor der Inbetrieb- nahme des Geräts durch eine allgemeine Kontrolle sichergestellt werden, dass nir- gends Gas austritt. - Seite 64 STROMANSCHLUSS Wichtig 2 - Den Schalter (B) abziehen. 3 - Drehen Sie die Schrauben (C) heraus und Der Anschluss muss von autorisiertem Fachpersonal in Einklang mit den einschlä- montieren Sie die Blende (D) ab. gigen gesetzlichen Bestimmungen und un- 4 - Den Trennschalter (A) nach den Angaben in Verwendung geeignetem der Abbildung und im Schaltplan am Ende des...
-
Seite 65: Einstellungen
7 - Stellen Sie sicher, dass kein Gas austritt. Nach Abschluss des Testlaufs ist der Benutzer ge- 8 - Eine Funktionsprüfung der Sicherheitseinrich- gebenenfalls auf angemessene Weise in den Ge- tungen vornehmen. brauch des Gerätes einzuweisen, um sämtliche 9 - Überprüfen Sie, dass die Typenschilder mit den Kenntnisse zu erwerben, die zur Inbetriebnahme Aufklebern bezüglich des im Benutzerland ver- des Gerätes unter Sicherheitsbedingungen gemäß... -
Seite 66: Einstellung Der Primärluft Des Kochstellenbrenners (7 Kw)
EINSTELLUNG DER PRIMÄRLUFT DES KOCHSTELLENBRENNERS (7 KW) Für diesen Vorgang in der angegebenen Weise verfah- ren. 1 - Schließen Sie den Gaszufuhrhahn 2 - Den Schalter (A) abziehen. 3 - Die Schrauben (C) ausschrauben und die Blenden (B) ausbauen. 4 - Die Schraube (D) entfernen. 5 - Die Stellung der Brennerhalterung (E) auf einen Abstand von 20 mm einstellen und die Schraube (D) anziehen. -
Seite 67: Austausch Von Bauteile
AUSTAUSCH VON BAUTEILE HINWEISE ZUM AUSTAUSCH VON TEILEN Vor Ausführung eines Austauschs alle vorgesehe- trächtigen könnten. Zum Ersetzen von verschlisse- nen Sicherheitseinrichtungen einschalten und in nen Komponenten ausschließlich Erwägung ziehen, ob eine angemessene Unterrich- Originalersatzteile verwenden. Für Schäden an tung des ausführenden Personals und der in der Personen oder Komponenten aufgrund der Ver- Nähe tätigen Personen erforderlich ist. -
Seite 68: Entsorgung Des Geräts
AUSTAUSCH DER DÜSE DES ZÜNDFLAMMENBRENNERS DES KOCHSTELLENBRENNERS Für diesen Vorgang in der angegebenen Weise verfahren. 1 - Schließen Sie den Gaszufuhrhahn 2 - Den Schalter (A) abziehen. 3 - Die Schrauben (C) ausschrauben und die Blen- den (B) ausbauen. 4 - Den Schlauch (D) ausbauen. 5 - Nehmen Sie die Düse (E) heraus und ersetzen Sie sie mit dem für den betreffenden Gastyp geeigneten Bauteil (siehe Tabelle am Ende des... - Seite 117 Tabella iniettori bruciatore di piano ø110 - Table of top burner injectors ø110 - Tabelle: Düsen für Kochstellenbrenner ø110 Tableau des injecteurs du brûleur fourneau ø110 - Tabla inyectores quemador de plano ø110 ø (8) pen mbar Qn max p (3) mbar ø...
- Seite 119 Tabella iniettori bruciatore di piano ø130 - Table of top burner injectors ø130 - Tabelle: Düsen für Kochstellenbrenner ø130 Tableau des injecteurs du brûleur fourneau ø130 - Tabla inyectores quemador de plano ø130 pen mbar Qn max p (3) mbar ø...
