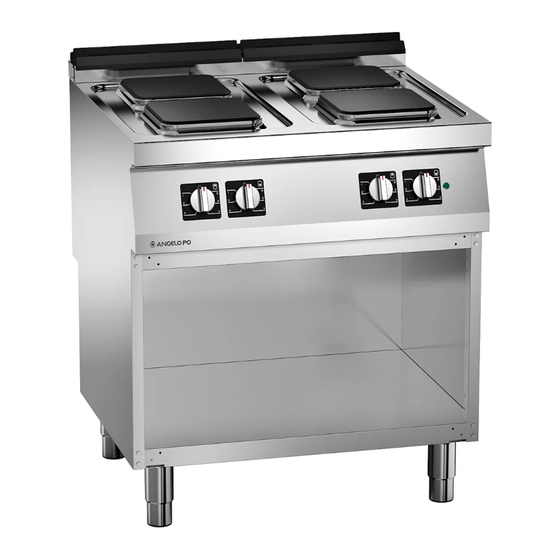

Angelo Po 0S1PE4C Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Angelo Po Anleitungen
  4. Herde
  5. 0S1PE4C
  6. Bedienungsanleitung

Angelo Po 0S1PE4C Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

Diese Anleitung herunterladen
Leggere attentamente le istruzioni prima di installare e utilizzare l'apparecchiatura.
Read the instructions carefully before installing and using the appliance.
Vor der Installation und Nutzung des Geräts müssen die Anleitungen aufmerksam durchgelesen werden.
Lire attentivement les instructions avant d'installer et d'utiliser l'appareil.
Léanse atentamente las instrucciones antes de instalar y utilizar el aparato.
Il mancato rispetto delle istruzioni fa decadere la garanzia del fabbricante.
In the event of failure to comply with the instructions, the manufacturer's warranty shall cease to apply.
Die Missachtung der Anleitungen hat den Verfall der vom Hersteller gewährten Garantie zur Folge.
Le non respect des instructions entraîne l'invalidation de la garantie du fabricant.
La inobservancia de las instrucciones provoca la invalidación de la garantía otorgada por el fabricante.
PIASTRE ELETTRICHE
ELECTRIC PLATES
PLATTEN-ELEKTROKOCHHERD
PLAQUES ÉLECTRIQUES
PLANCHAS ELÉCTRICAS
ISTRUZIONI PER L'UTILIZZATORE
0S1PE4C - 1S1PE4C - 0S0PE4
1S0PE4 - 0S0PE2 - 1S0PE2
1S1PE2 - 0S1PE4 - 1S1PE4
USE MANUAL
BEDIENSHANDBUCH
MANUEL D'UTILISATION
MANUAL DE USO
Italiano
GB
English
DE
Deutsch
FR
Français
ES
Español
Rev.1 07/2021
3395230
IT

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Angelo Po 0S1PE4C

Inhaltszusammenfassung für Angelo Po 0S1PE4C

  • Seite 1 Le non respect des instructions entraîne l’invalidation de la garantie du fabricant. La inobservancia de las instrucciones provoca la invalidación de la garantía otorgada por el fabricante. PIASTRE ELETTRICHE ELECTRIC PLATES 0S1PE4C - 1S1PE4C - 0S0PE4 PLATTEN-ELEKTROKOCHHERD 1S0PE4 - 0S0PE2 - 1S0PE2 PLAQUES ÉLECTRIQUES 1S1PE2 - 0S1PE4 - 1S1PE4 PLANCHAS ELÉCTRICAS...

  • Seite 3: Inhaltsverzeichnis

    ITALIANO SOMMARIO SICUREZZA ........... . 2 SEGNALE DI PERICOLO .

  • Seite 4: Sicurezza

    ITALIANO SICUREZZA SICUREZZA SEGNALE DI PERICOLO Per evidenziare alcune parti di testo di rilevante importanza o per indicare alcune specifi che importanti, sono stati adottati alcuni simboli il cui signifi cato viene di seguito descritto. Segnale di pericolo Signifi cato Serve per avvertire del potenziale pericolo di lesioni.

  • Seite 5: Dispositivi Di Sicurezza

    SICUREZZA ITALIANO DISPOSITIVI DI SICUREZZA Anche se l’apparecchiatura è completa di tutti i AVVERTENZA: L’intervento del ter- dispositivi di sicurezza, in fase di installazione e mostato a ripristino automatico non è se- allacciamento essi dovranno, se necessario, es- gnalato da alcun dispositivo di segnalazio- sere integrati con altri in modo da rispettare le leggi vigenti in materia.

  • Seite 6: Pericoli E Disposizioni Di Sicurezza Durante Il Trasporto

    ITALIANO SICUREZZA PERICOLI E DISPOSIZIONI DI SICUREZZA DURANTE IL TRASPORTO Durante il trasporto dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: ► Fonte di pericolo: Spostamento di carichi pesanti Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza...

  • Seite 7: Pericoli E Disposizioni Di Sicurezza In Fase Di Montaggio

    SICUREZZA ITALIANO PERICOLI E DISPOSIZIONI DI SICUREZZA IN FASE DI MONTAGGIO Durante il montaggio dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: Fonte di pericolo: Spostamento di carichi pesanti Dove o in quali situazioni Dispositivo di Pericolo Contromisure si presenta il pericolo? sicurezza...

  • Seite 8: Dispositivo Di Sicurezza

    ITALIANO SICUREZZA NOTA: Da considerare solo in caso di apparecchiature con alimentazione elettrica. ► Fonte di pericolo: Corrente elettrica Dove o in quali situazioni Dispositivo Pericolo Contromisure si presenta il pericolo? di sicurezza Pericolo di scossa • Sotto i pannelli di prote- •...

  • Seite 9: Pericoli E Disposizioni Di Sicurezza Durante L'uso

    SICUREZZA ITALIANO PERICOLI E DISPOSIZIONI DI SICUREZZA DURANTE L’USO Durante l’uso dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contro- misure prescritte: ► Fonte di pericolo: natura termica Dove o in quali situazioni Dispositivo Pericolo Contromisure si presenta il pericolo? di sicurezza Materiale infi am- In caso di ostruzione del...

  • Seite 10: Pericoli E Disposizioni Di Sicurezza In Fase Di Manutenzione

    ITALIANO SICUREZZA PERICOLI E DISPOSIZIONI DI SICUREZZA IN FASE DI MANUTENZIONE Durante la manutenzione dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: ► Fonte di pericolo: Meccanica dell’apparecchiatura Dove o in quali situazioni Dispositivo Pericolo Contromisure si presenta il pericolo? di sicurezza Pericolo da lesioni In caso di maneggiamento...
  • Seite 11 SICUREZZA ITALIANO Dove o in quali situazioni Dispositivo Pericolo Contromisure si presenta il pericolo? di sicurezza Pericolo di scossa • Sotto i pannelli di prote- • Evitare che l’apparecchiatu- • Pannelli di ra possa essere messa sotto elettrica da com- zione protezione tensione in modo acciden-...
  • Seite 12 ITALIANO SICUREZZA PERICOLI E DISPOSIZIONI DI SICUREZZA IN FASE DI DISMISSIONE DELL’APPARECCHIATURA Durante la dismissione dell’apparecchiatura, fare attenzione ai seguenti pericoli e provvedere alle contromisure prescritte: ► Fonte di pericolo: Corrente elettrica Dove o in quali situazioni Dispositivo Pericolo Contromisure si presenta il pericolo? di sicurezza Pericolo di scossa...

  • Seite 13: Equipaggiamento Di Protezione Personale

    SICUREZZA ITALIANO EQUIPAGGIAMENTO DI PROTEZIONE PERSONALE ► Trasporto e installazione Durante il trasporto e il posizionamento dell’apparecchiatura, indossare il seguente equipaggia- mento di protezione personale: Attività Strumenti utilizzati Equipaggiamento di protezione • Trasporto all’interno Mezzo di sollevamento • Guanti di protezione dell’azienda adeguato •...

  • Seite 14: Informazioni Generali

    ITALIANO INFORMAZIONI GENERALI INFORMAZIONI GENERALI ISTRUZIONI E AVVERTENZE PER IL LETTORE Per rintracciare facilmente gli argomenti speci- Questo manuale contiene tutte le informazioni fi ci di interesse, consultare l’indice analitico po- necessarie ai destinatari eterogenei, cioè gli stoall’inizio del manuale. utilizzatori dell’apparecchiatura.

  • Seite 15: Modalità Di Richiesta Assistenza

    MODALITÀ DI RICHIESTA ASSISTENZA Per qualsiasi esigenza rivolgersi alle agenzie Per ogni richiesta di assistenza tecnica, indicare o alla sede centrale Angelo Po i cui riferimenti i dati riportati sulla targhetta di identifi cazione sono riportati nella sezione contatti del sito in- ed il tipo di difetto riscontrato.

  • Seite 16: Accessori A Richiesta

    ITALIANO INFORMAZIONI TECNICHE ACCESSORI A RICHIESTA A richiesta l’apparecchiatura può essere corre- data dei seguenti accessori (vedi “catalogo ge- nerale”). ISTRUZIONI E AVVERTENZE PER LA SICUREZZA – Il Fabbricante, in fase di progettazione e co- – Non manomettere, non eludere, non elimi- struzione, ha posto particolare attenzione agli nare o bypassare i dispositivi di sicurezza in- aspetti che possono provocare rischi alla sicu-...

  • Seite 17: Uso E Funzionamento

    USO E FUNZIONAMENTO ITALIANO USO E FUNZIONAMENTO ISTRUZIONI E AVVERTENZE PER L’USO E IL FUNZIONAMENTO NOTA: Leggere attentamente I pericoli AVVERTENZA: Non ostruire il ca- citati nel par. “Pericoli e disposizioni di sicu- mino per evitare l’aumento eccessivo della rezza durante l’uso” a pag. 8. temperatura dei componenti e prodotti di combustione superiori ai limiti ammessi.

  • Seite 18: Descrizione Comandi

    ITALIANO USO E FUNZIONAMENTO DESCRIZIONE COMANDI Manopola comando piastre: serve per atti- Indice piastra anteriore vare, disattivare e regolare le piastre di riscal- Indice piastra posteriore damento. Spia rete (verde): accesa, segnala l’attivazio- Indice spegnimento ne dell’alimentazione elettrica. Indice potenza ACCENSIONE E SPEGNIMENTO APPARECCHIATURA Accensione Alla prima accensione eseguire una fase di pre-...

  • Seite 19: Inattività Prolungata Dell'apparecchiatura

    USO E FUNZIONAMENTO ITALIANO INATTIVITÀ PROLUNGATA DELL’APPARECCHIATURA In caso di inattività prolungata, oltre a scolle- Pulire accuratamente l’apparecchiatura e le gare tutte le linee di alimentazione, è neces- zone limitrofe. sario eff ettuare una pulizia accurata di tutte le Cospargere con un velo d’olio alimentare le parti interne ed esterne dell’apparecchiatura superfi ci in acciaio inox.

  • Seite 20: Manutenzione

    ITALIANO MANUTENZIONE MANUTENZIONE ISTRUZIONI ED AVVERTENZE PER LA MANUTENZIONE NOTA: Leggere attentamente i perico- Assicurarsi, inoltre, che, durante l’interven- li citati nel par. “Pericoli e disposizioni di si- to di manutenzione, l’operatore sia sempre curezza in fase di manutenzione” a pag. 9. in grado di poter controllare che la spina sia disinserita dalla presa di corrente.

  • Seite 21: Pulizia Piastra

    MANUTENZIONE ITALIANO – Durante il lavaggio dell’apparecchiatura non – Pulire accuratamente gli elementi che vengo- dirigere getti d’acqua e/o di vapore in pres- no a contatto direttamente o indirettamente sione sulle parti interne dell’apparecchiatura. con gli alimenti e tutte le zone limitrofe. Se si considera che l’apparecchiatura è...

  • Seite 22: Guasti

    è stata preventivamente collaudata. Le in- Per qualsiasi esigenza rivolgersi alle agen- formazioni di seguito riportate hanno lo sco- zie o alla sede centrale Angelo Po i cui rife- po di aiutare l’identifi cazione e correzione di rimenti sono riportati nella sezione contatti eventuali anomalie e disfunzioni che potreb- del sito internet http:// www.angelopo.com.
  • Seite 23 ENGLISH SUMMARY SAFETY ............2 HAZARD SIGN .

  • Seite 24: Safety

    ENGLISH SAFETY SAFETY HAZARD SIGN A number of symbols have been used to highlight key sections of the text or important spec- ifi cations. Their meaning is described below. Hazard sign Meaning It warns of the potential risk of injury. Adhere to all the warn- ings indicated by this symbol to avoid the risk of potential injury or death.

  • Seite 25: Safety Devices

    SAFETY ENGLISH SAFETY DEVICES Even though the appliance is complete with all WARNING:There are no indicator de- safety devices, during the installation and con- vices to signal the tripping of the automatic nection procedures it may be necessary to sup- reset thermostat.

  • Seite 26: Hazards And Safety Provisions During Transport

    ENGLISH SAFETY HAZARDS AND SAFETY PROVISIONS DURING TRANSPORT During transport of the appliance, watch out for the following hazards and provide for the coun- termeasures indicated below: ► Source of hazard: Handling of heavy loads Where or in which situations Hazard Countermeasures Safety device...

  • Seite 27: Hazards And Safety Provisions During Assembly

    SAFETY ENGLISH HAZARDS AND SAFETY PROVISIONS DURING ASSEMBLY When assembling the appliance, watch out for the following hazards and provide for the counter- measures indicated below: Source of hazard: Handling of heavy loads Where or in which situations Hazard Countermeasures Safety device does the hazard occur? Risk of injury...

  • Seite 28: Safety Device

    ENGLISH SAFETY NOTE: Only applies to electrical appliances. ► Source of hazard: Electric power Safety de- Where or in which situations Hazard Countermeasures does the hazard occur? vice Risk of electric • Under protective panels • Operations to the electric •...

  • Seite 29: Hazards And Safety Provisions During Use

    SAFETY ENGLISH HAZARDS AND SAFETY PROVISIONS DURING USE When using the appliance, watch out for the following hazards and provide for the countermea- sures indicated below: ► Source of hazard: heat Where or in which situations Hazard Countermeasures Safety device does the hazard occur? Flammable ma- In case of blocked fl ue...

  • Seite 30: Hazards And Safety Provisions During Servicing

    ENGLISH SAFETY HAZARDS AND SAFETY PROVISIONS DURING SERVICING During servicing, watch out for the following hazards and provide for the countermeasures indi- cated below: ► Source of hazard: Appliance mechanics Safety Where or in which situations Hazard Countermeasures does the hazard occur? device Risk of cutting due When handling sheet-met-...
  • Seite 31 SAFETY ENGLISH Where or in which situations Hazard Countermeasures Safety device does the hazard occur? Risk of electric • Under protective panels • Prevent the appliance from • Protection shock caused by being powered accidental- panels • Under the control panel live components •...

  • Seite 32: Hazards And Safety Provisions During Appliance Decommissioning

    ENGLISH SAFETY HAZARDS AND SAFETY PROVISIONS DURING APPLIANCE DECOMMISSIONING When decommissioning the appliance, watch out for the following hazards and provide for the countermeasures indicated below: ► Source of hazard: Electric power Safety Where or in which situations Hazard Countermeasures does the hazard occur? device Risk...

  • Seite 33: Personal Protective Equipment

    SAFETY ENGLISH PERSONAL PROTECTIVE EQUIPMENT ► Transport and installation When transporting and placing the appliance, wear the following PPE: Activity Tools used Protective equipment • Transport within the Suitable lifting device • Protective gloves company • Protective shoes • Safety helmet (e.g. for suspended •...

  • Seite 34: General Information

    ENGLISH GENERAL INFORMATION GENERAL INFORMATION INSTRUCTIONS AND WARNINGS FOR THE READER To fi nd the specifi c topics of interest quickly, re- This manual contains all required information fer to the index at the beginning of the manual. for diff erent types of recipients, i.e. users of the appliance.

  • Seite 35: Service Request Procedure

    (see picture). in business activities such as bakeries, butcher’s 0S1PE4C - 0S0PE4 - 0S0PE2 - 0S1PE4 1S1PE4C - 1S0PE4 - 1S0PE2 - 1S1PE4 - 1S1PE2 Main parts Cooking plate: in cast iron.

  • Seite 36: Optional Accessories

    ENGLISH TECHNICAL INFORMATION OPTIONAL ACCESSORIES The following accessories may be installed on the appliance on request (see the “general cata- logue”). SAFETY INSTRUCTIONS AND WARNINGS – During design and construction, the Manu- – Never tamper with, elude, eliminate or bypass facturer has paid special attention to factors the safety devices installed.

  • Seite 37: Use And Operation

    USE AND OPERATION ENGLISH USE AND OPERATION INSTRUCTIONS AND WARNINGS FOR USE AND OPERATION NOTA: Carefully read the hazards WARNING:Do not obstruct the fl ue to mentioned in section “Hazards and safety prevent the temperature of the combustion provisions during use” on page 8. components and products from increasing excessively over the admissible limits.

  • Seite 38: Description Of Controls

    ENGLISH TECHNICAL INFORMATION DESCRIPTION OF CONTROLS Plate control knob: to turn on and off , and Front plate marker regulate the heating plates. Rear plate marker Off indicator Mains indicator light (green): it lights up to Power indicator indicate that the power supply is on. SWITCHING THE APPLIANCE ON AND OFF Switching on the appliance At fi rst switch-on, preheat the plates at maxi-...

  • Seite 39: Long Periods Of Shut-Down

    TECHNICAL INFORMATION ENGLISH LONG PERIODS OF SHUT-DOWN In case of lengthy downtimes, as well as dis- Clean the appliance and the surrounding ar- connecting all supply lines it is also essential to eas thoroughly. clean all internal and external parts of the ap- Spread a fi lm of edible oil over the stainless pliance and the surrounding environment thor- steel surfaces.

  • Seite 40: Servicing

    ENGLISH SERVICING SERVICING SERVICING INSTRUCTIONS AND WARNINGS NOTE: Carefully read the hazards men- Also make sure that, during the servic- tioned in section “Hazards and safety provi- ing procedure, the operator is always able sions during servicing” on page 9. to check whether the plug is disconnected from the power outlet.

  • Seite 41: Cleaning The Plate

    SERVICING ENGLISH – When washing the appliance, do not point – After use, clean the accessories with a suitable pressurised water and/or steam jets at inter- grease-remover product. We recommend nal parts. washing them in the dishwasher. Since the appliance is used for preparing foods WARNING: Never use products con- for human consumption, special care must be paid to everything relating to hygiene, and the...

  • Seite 42: Faults

    NOTE: The appliance has been tested before com- missioning. The information provided below For any need, please contact Angelo Po’s is intended to help identify and correct any agents or headquarters, which can be found anomalies and malfunctions which might oc- in the contacts section of the website www.
  • Seite 43 DEUTSCH INHALT SICHERHEIT ........... . 2 GEFAHRENSIGNAL .
