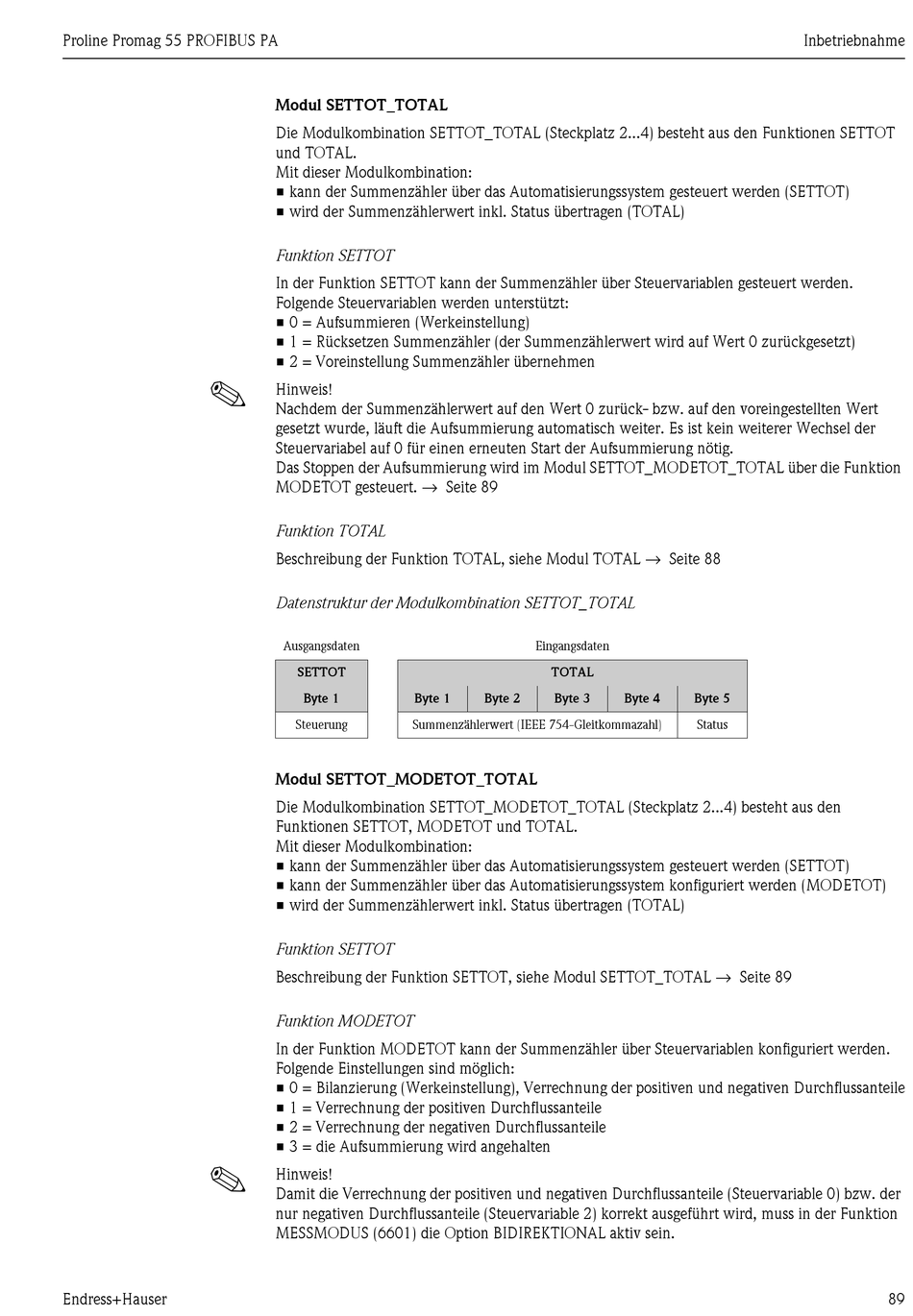

Modul SETTOT_TOTAL
Die Modulkombination SETTOT_TOTAL (Steckplatz 2...4) besteht aus den Funktionen SETTOT
und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Folgende Steuervariablen werden unterstützt:
• 0 = Aufsummieren (Werkeinstellung)
• 1 = Rücksetzen Summenzähler (der Summenzählerwert wird auf Wert 0 zurückgesetzt)
• 2 = Voreinstellung Summenzähler übernehmen
Hinweis!
Nachdem der Summenzählerwert auf den Wert 0 zurück- bzw. auf den voreingestellten Wert
gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer Wechsel der
Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
Das Stoppen der Aufsummierung wird im Modul SETTOT_MODETOT_TOTAL über die Funktion
MODETOT gesteuert. → Seite 89
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL → Seite 88
Datenstruktur der Modulkombination SETTOT_TOTAL
Ausgangsdaten
SETTOT
Byte 1 Byte 1
Steuerung Summenzählerwert (IEEE 754-Gleitkommazahl)
Modul SETTOT_MODETOT_TOTAL
Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 2...4) besteht aus den
Funktionen SETTOT, MODETOT und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• kann der Summenzähler über das Automatisierungssystem konfiguriert werden (MODETOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
Beschreibung der Funktion SETTOT, siehe Modul SETTOT_TOTAL → Seite 89
Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert werden.
Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflussanteile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (Steuervariable 0) bzw. der
nur negativen Durchflussanteile (Steuervariable 2) korrekt ausgeführt wird, muss in der Funktion
MESSMODUS (6601) die Option BIDIREKTIONAL aktiv sein.
Eingangsdaten
TOTAL
Byte 2 Byte 3 Byte 4
Inbetriebnahme
Byte 5
Status
