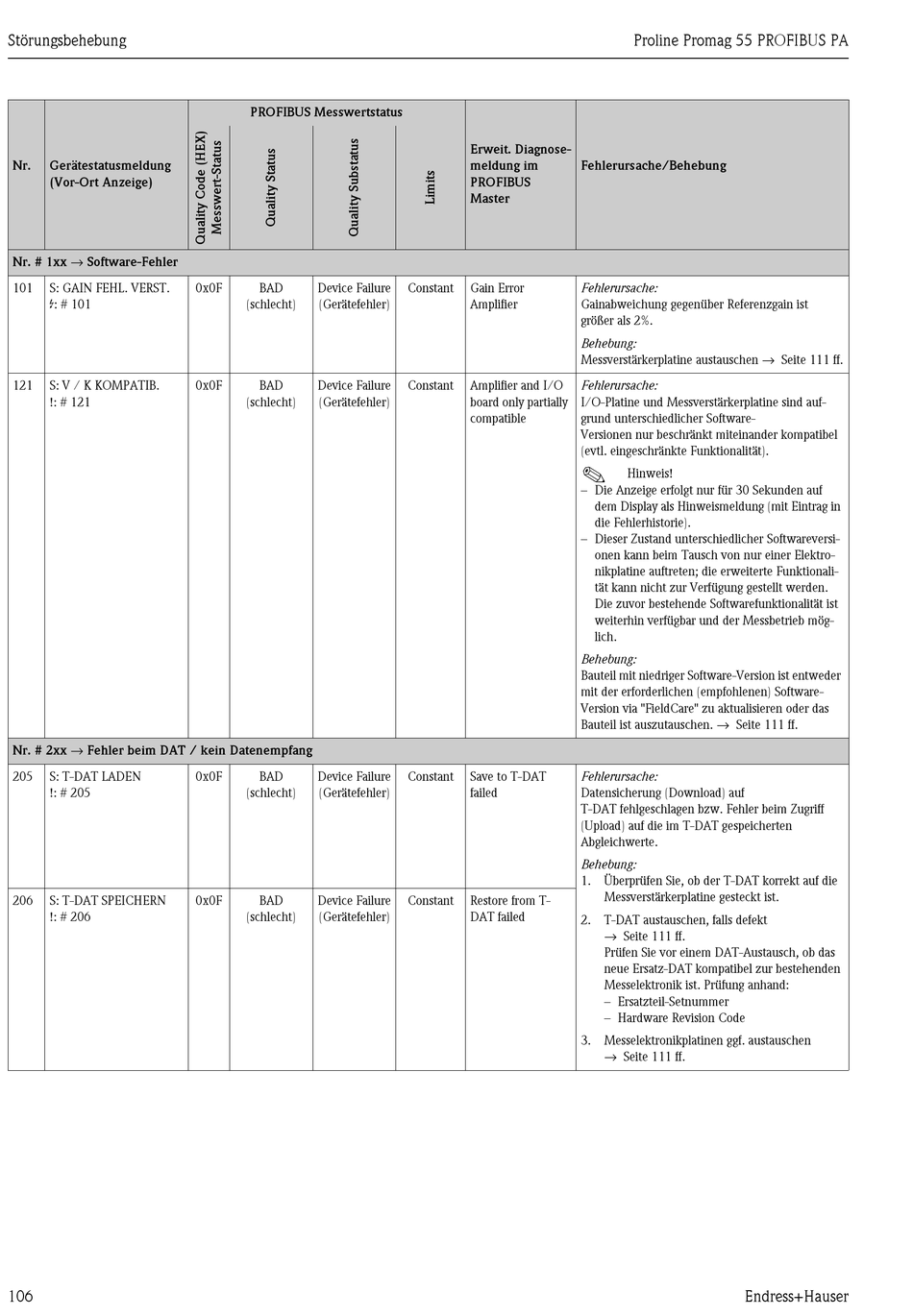

Endress+Hauser Proline Promag 55 PROFIBUS PA Betriebsanleitung Seite 106

Störungsbehebung
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
Nr. # 1xx → Software-Fehler
101 S: GAIN FEHL. VERST.
$: # 101
121 S: V / K KOMPATIB.
!: # 121
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
205 S: T-DAT LADEN
!: # 205
206 S: T-DAT SPEICHERN
!: # 206
106
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
Constant Gain Error
Amplifier
Constant Amplifier and I/O
board only partially
compatible
Constant Save to T-DAT
failed
Constant Restore from T-
DAT failed
Proline Promag 55 PROFIBUS PA
Fehlerursache/Behebung
Fehlerursache:
Gainabweichung gegenüber Referenzgain ist
größer als 2%.
Behebung:
Messverstärkerplatine austauschen → Seite 111 ff.
Fehlerursache:
I/O-Platine und Messverstärkerplatine sind auf-
grund unterschiedlicher Software-
Versionen nur beschränkt miteinander kompatibel
(evtl. eingeschränkte Funktionalität).
!
Hinweis!
– Die Anzeige erfolgt nur für 30 Sekunden auf
dem Display als Hinweismeldung (mit Eintrag in
die Fehlerhistorie).
– Dieser Zustand unterschiedlicher Softwareversi-
onen kann beim Tausch von nur einer Elektro-
nikplatine auftreten; die erweiterte Funktionali-
tät kann nicht zur Verfügung gestellt werden.
Die zuvor bestehende Softwarefunktionalität ist
weiterhin verfügbar und der Messbetrieb mög-
lich.
Behebung:
Bauteil mit niedriger Software-Version ist entweder
mit der erforderlichen (empfohlenen) Software-
Version via "FieldCare" zu aktualisieren oder das
Bauteil ist auszutauschen. → Seite 111 ff.
Fehlerursache:
Datensicherung (Download) auf
T-DAT fehlgeschlagen bzw. Fehler beim Zugriff
(Upload) auf die im T-DAT gespeicherten
Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt
→ Seite 111 ff.
Prüfen Sie vor einem DAT-Austausch, ob das
neue Ersatz-DAT kompatibel zur bestehenden
Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen
→ Seite 111 ff.
