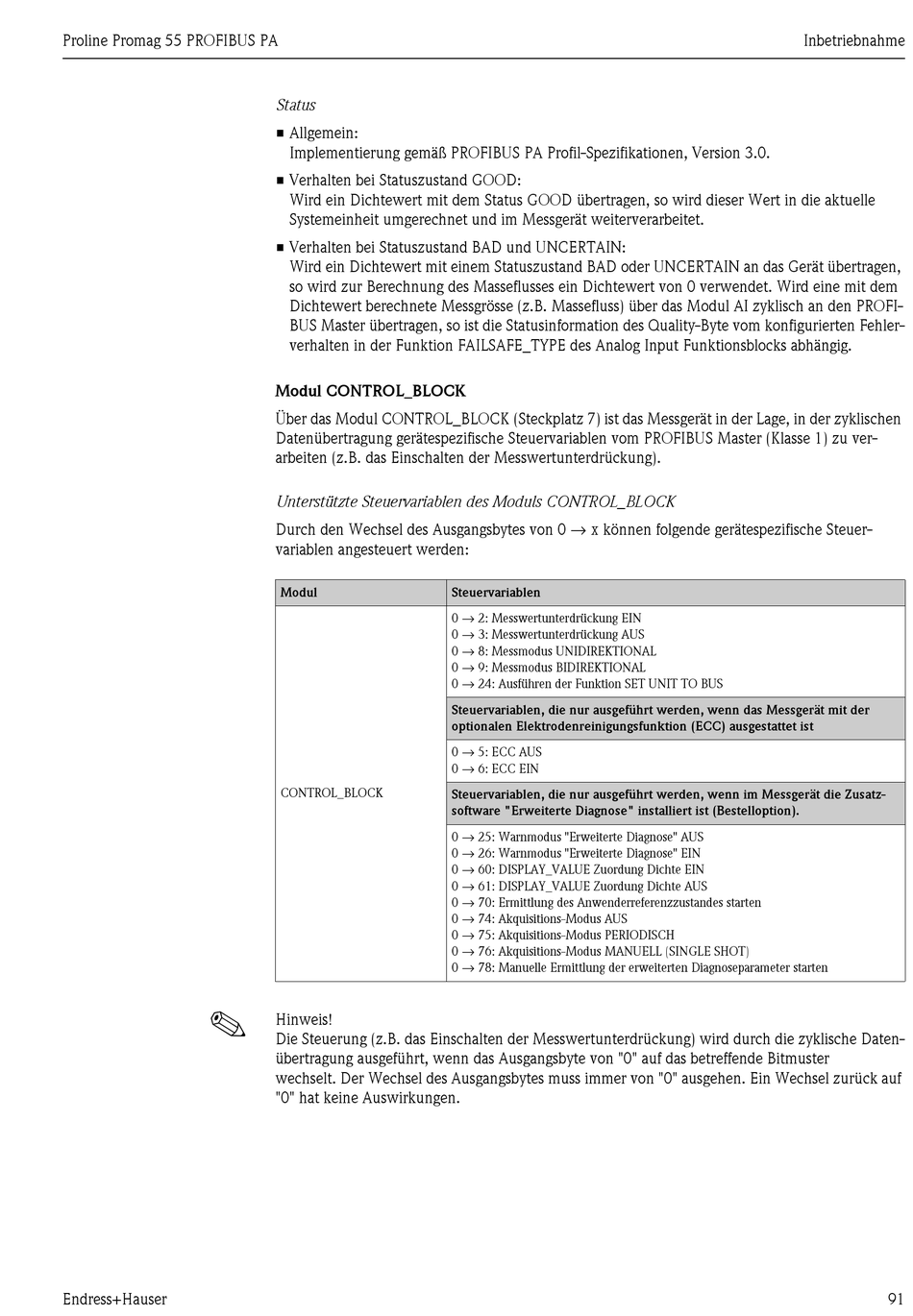

Endress+Hauser Proline Promag 55 PROFIBUS PA Betriebsanleitung Seite 91

Proline Promag 55 PROFIBUS PA
!
Endress+Hauser
Status
• Allgemein:
Implementierung gemäß PROFIBUS PA Profil-Spezifikationen, Version 3.0.
• Verhalten bei Statuszustand GOOD:
Wird ein Dichtewert mit dem Status GOOD übertragen, so wird dieser Wert in die aktuelle
Systemeinheit umgerechnet und im Messgerät weiterverarbeitet.
• Verhalten bei Statuszustand BAD und UNCERTAIN:
Wird ein Dichtewert mit einem Statuszustand BAD oder UNCERTAIN an das Gerät übertragen,
so wird zur Berechnung des Masseflusses ein Dichtewert von 0 verwendet. Wird eine mit dem
Dichtewert berechnete Messgrösse (z.B. Massefluss) über das Modul AI zyklisch an den PROFI-
BUS Master übertragen, so ist die Statusinformation des Quality-Byte vom konfigurierten Fehler-
verhalten in der Funktion FAILSAFE_TYPE des Analog Input Funktionsblocks abhängig.
Modul CONTROL_BLOCK
Über das Modul CONTROL_BLOCK (Steckplatz 7) ist das Messgerät in der Lage, in der zyklischen
Datenübertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse 1) zu ver-
arbeiten (z.B. das Einschalten der Messwertunterdrückung).
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0 → x können folgende gerätespezifische Steuer-
variablen angesteuert werden:
Modul
CONTROL_BLOCK
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten-
übertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmuster
wechselt. Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel zurück auf
"0" hat keine Auswirkungen.
Steuervariablen
0 → 2: Messwertunterdrückung EIN
0 → 3: Messwertunterdrückung AUS
0 → 8: Messmodus UNIDIREKTIONAL
0 → 9: Messmodus BIDIREKTIONAL
0 → 24: Ausführen der Funktion SET UNIT TO BUS
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät mit der
optionalen Elektrodenreinigungsfunktion (ECC) ausgestattet ist
0 → 5: ECC AUS
0 → 6: ECC EIN
Steuervariablen, die nur ausgeführt werden, wenn im Messgerät die Zusatz-
software "Erweiterte Diagnose" installiert ist (Bestelloption).
0 → 25: Warnmodus "Erweiterte Diagnose" AUS
0 → 26: Warnmodus "Erweiterte Diagnose" EIN
0 → 60: DISPLAY_VALUE Zuordung Dichte EIN
0 → 61: DISPLAY_VALUE Zuordung Dichte AUS
0 → 70: Ermittlung des Anwenderreferenzzustandes starten
0 → 74: Akquisitions-Modus AUS
0 → 75: Akquisitions-Modus PERIODISCH
0 → 76: Akquisitions-Modus MANUELL (SINGLE SHOT)
0 → 78: Manuelle Ermittlung der erweiterten Diagnoseparameter starten
Inbetriebnahme
