Proline Promag 55 PROFIBUS PA
Endress+Hauser
3.3.3
Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
1.
Lösen Sie beide Befestigungsschrauben.
2.
Bajonettverschluss bis zum Anschlag drehen.
3.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4.
Messumformergehäuse in die gewünschte Lage drehen (max. 2 x 90° in jede Richtung).
5.
Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6.
Beide Befestigungsschrauben fest anziehen.
2
1

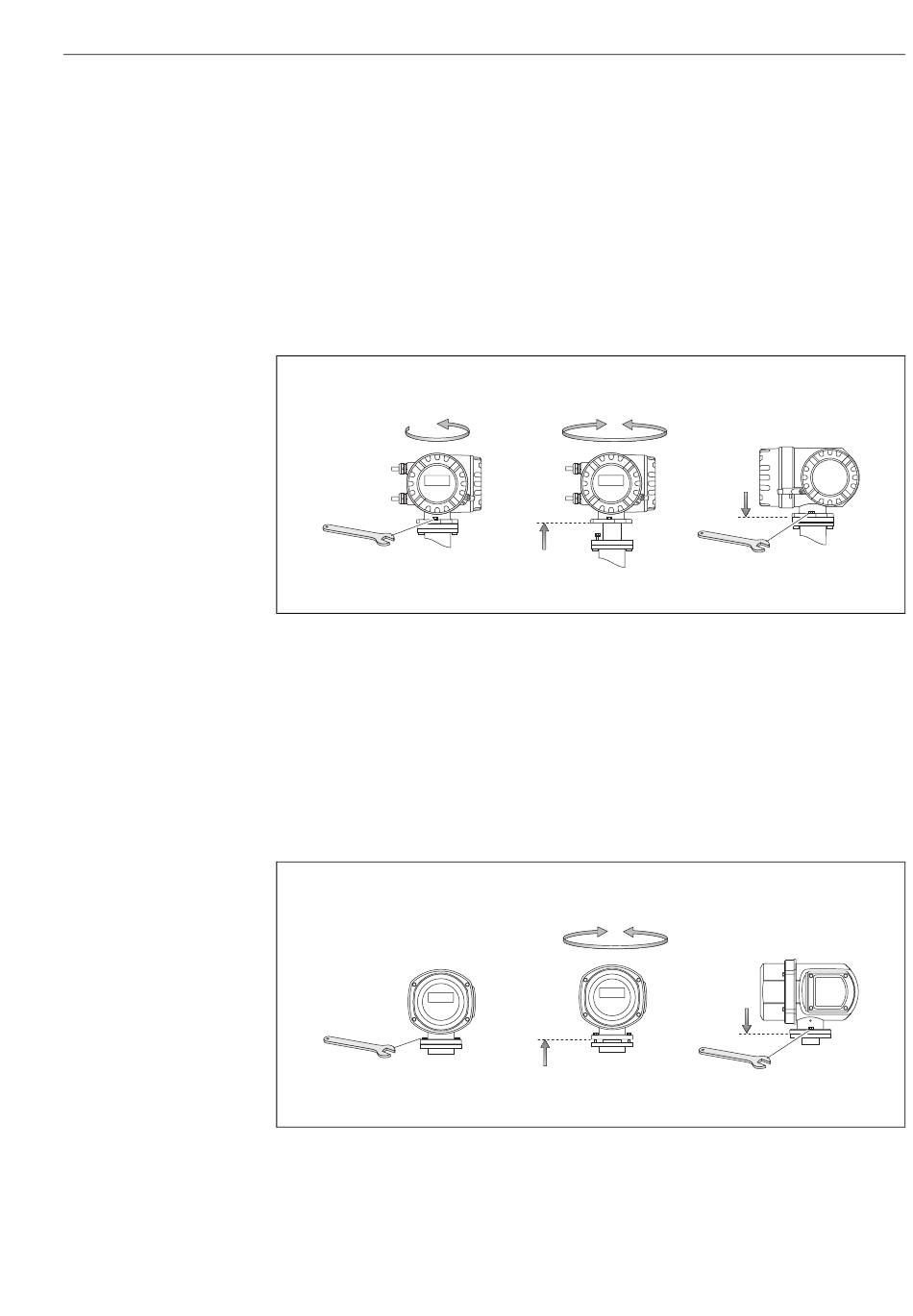

Abb. 24:
Drehen des Messumformergehäuses (Aluminimum-Feldgehäuse)
Edelstahl-Feldgehäuse drehen
1.
Lösen Sie beide Befestigungsschrauben.
2.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
3.
Messumformergehäuse in die gewünschte Lage drehen (max. 2 x 90° in jede Richtung).
4.
Gehäuse wieder aufsetzen.
5.
Beide Befestigungsschrauben fest anziehen.
1
Abb. 25:
Drehen des Messumformergehäuses (Edelstahl-Feldgehäuse)
4
3
3
2
Montage
5
6
4
5
a0004302
a0004303
33
