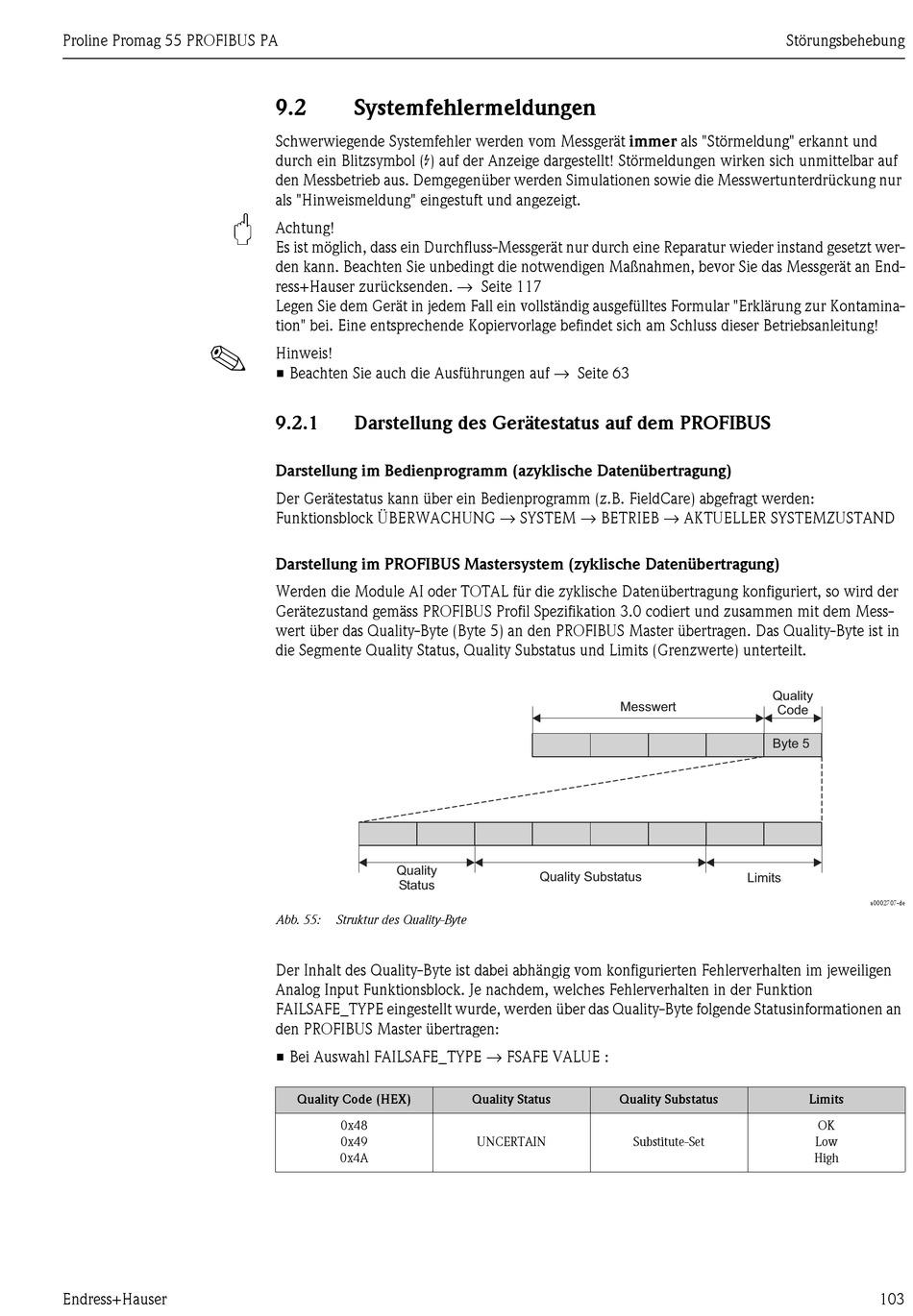

9.2

Systemfehlermeldungen

Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
den Messbetrieb aus. Demgegenüber werden Simulationen sowie die Messwertunterdrückung nur
als "Hinweismeldung" eingestuft und angezeigt.
"
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das Messgerät an End-
ress+Hauser zurücksenden. → Seite 117
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
• Beachten Sie auch die Ausführungen auf → Seite 63
9.2.1 Darstellung des Gerätestatus auf dem PROFIBUS
Darstellung im Bedienprogramm (azyklische Datenübertragung)
Der Gerätestatus kann über ein Bedienprogramm (z.B. FieldCare) abgefragt werden:
Funktionsblock ÜBERWACHUNG → SYSTEM → BETRIEB → AKTUELLER SYSTEMZUSTAND
Darstellung im PROFIBUS Mastersystem (zyklische Datenübertragung)
Werden die Module AI oder TOTAL für die zyklische Datenübertragung konfiguriert, so wird der
Gerätezustand gemäss PROFIBUS Profil Spezifikation 3.0 codiert und zusammen mit dem Mess-
wert über das Quality-Byte (Byte 5) an den PROFIBUS Master übertragen. Das Quality-Byte ist in
die Segmente Quality Status, Quality Substatus und Limits (Grenzwerte) unterteilt.
Quality
Status
Abb. 55: Struktur des Quality-Byte
Der Inhalt des Quality-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen
Analog Input Funktionsblock. Je nachdem, welches Fehlerverhalten in der Funktion
FAILSAFE_TYPE eingestellt wurde, werden über das Quality-Byte folgende Statusinformationen an
den PROFIBUS Master übertragen:
• Bei Auswahl FAILSAFE_TYPE → FSAFE VALUE :
Quality Code (HEX)
0x48
0x49
0x4A
Messwert
Quality Substatus
Quality Status Quality Substatus
UNCERTAIN Substitute-Set
Störungsbehebung
Quality
Code
Byte 5
Limits
a0002707-de
Limits
OK
Low
High
