Vormontierte Erdungskabel für DN ≤ 300 (Bestelloption)
Optional können auch Erdungskabel geliefert werden, die am Messaufnehmerflansch bereits vor-
montiert sind. Die Befestigung und elektrische Verbindung solcher Erdungskabel mit der Rohrlei-
tung ist auf unterschiedliche Art und Weise möglich:
• Mithilfe einer Schraube auf der Seite des Rohrleitungsflansches (a)
• Mithilfe der Flanschschrauben (b)
• Mithilfe einer um die Rohrleitung montierten Rohrschelle (c)
c

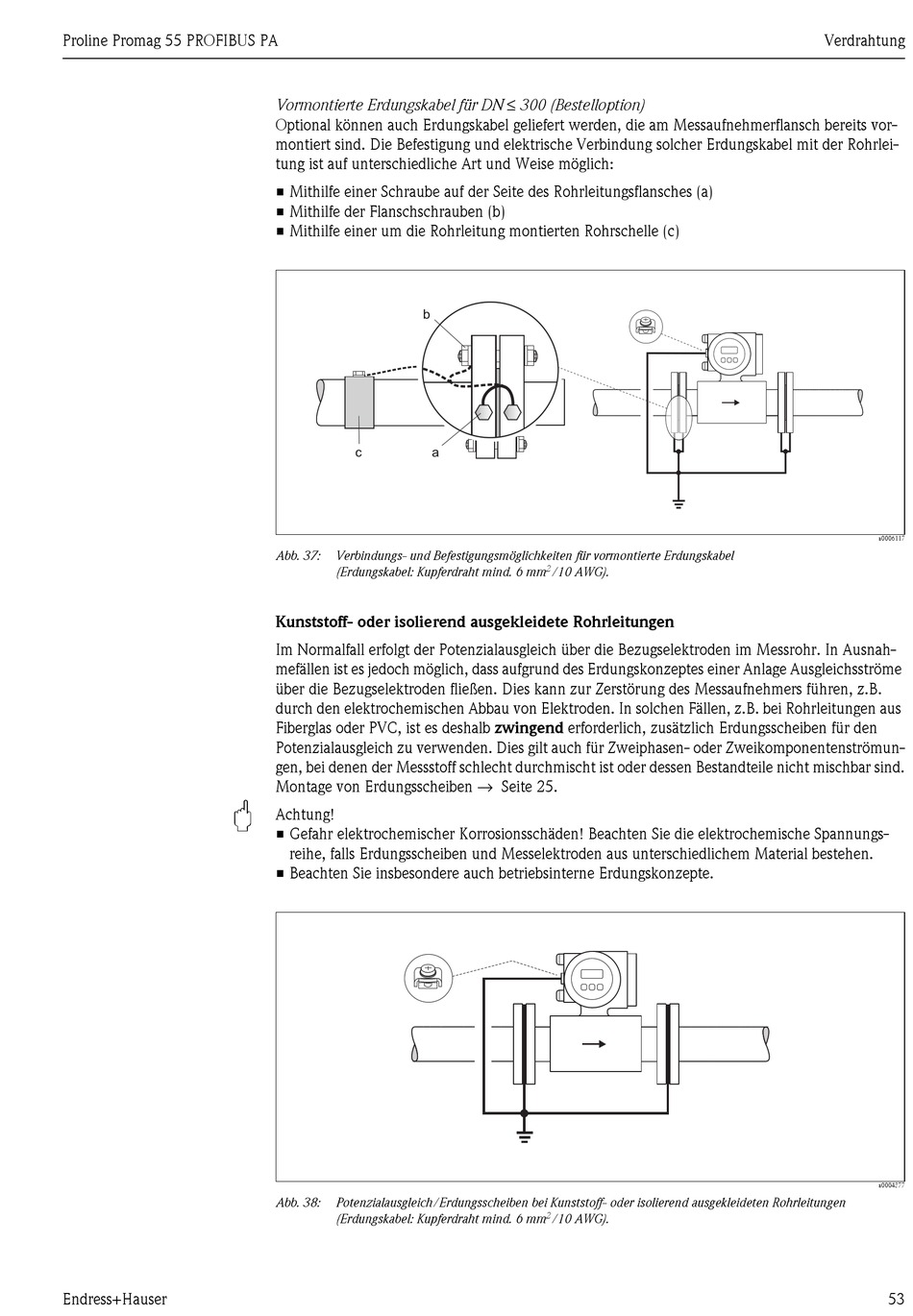

Abb. 37: Verbindungs- und Befestigungsmöglichkeiten für vormontierte Erdungskabel
(Erdungskabel: Kupferdraht mind. 6 mm

Kunststoff- oder isolierend ausgekleidete Rohrleitungen

Im Normalfall erfolgt der Potenzialausgleich über die Bezugselektroden im Messrohr. In Ausnah-
mefällen ist es jedoch möglich, dass aufgrund des Erdungskonzeptes einer Anlage Ausgleichsströme
über die Bezugselektroden fließen. Dies kann zur Zerstörung des Messaufnehmers führen, z.B.
durch den elektrochemischen Abbau von Elektroden. In solchen Fällen, z.B. bei Rohrleitungen aus
Fiberglas oder PVC, ist es deshalb zwingend erforderlich, zusätzlich Erdungsscheiben für den
Potenzialausgleich zu verwenden. Dies gilt auch für Zweiphasen- oder Zweikomponentenströmun-
gen, bei denen der Messstoff schlecht durchmischt ist oder dessen Bestandteile nicht mischbar sind.
Montage von Erdungsscheiben → Seite 25.
"
Achtung!
• Gefahr elektrochemischer Korrosionsschäden! Beachten Sie die elektrochemische Spannungs-
reihe, falls Erdungsscheiben und Messelektroden aus unterschiedlichem Material bestehen.
• Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte.
Abb. 38: Potenzialausgleich/Erdungsscheiben bei Kunststoff- oder isolierend ausgekleideten Rohrleitungen
(Erdungskabel: Kupferdraht mind. 6 mm
b
a
2
/10 AWG).
2
/10 AWG).
