Verdrahtung
!
54

Rohrleitungen mit Kathodenschutzeinrichtungen

In solchen Fällen ist das Messgerät potenzialfrei in die Rohrleitung einzubauen:
• Achten Sie bei der Installation darauf, dass die Teilstücke der Rohrleitung elektrisch miteinander
verbunden sind (Kupferdraht, 6 mm
• Achten Sie beim Einsatz von Erdungsscheiben in Kunststoff- oder isolierend ausgekleideten Rohr-
leitungen darauf, dass diese elektrisch miteinander verbunden sind (Kupferdraht, 6 mm
• Vergewissern Sie sich, dass durch das verwendete Montagematerial keine leitende Verbindung
zwischen Rohrleitung und Messgerät entsteht, und das Montagematerial dem verwendeten
Schrauben-Anziehdrehmoment bei der Montage standhält.
• Überprüfen Sie die galvanische Trennung mit einem Isolationstester (Personen-/Berührungs-
schutz).
• Beachten Sie auch die einschlägigen Vorschriften für die potenzialfreie Installation.
Hinweis!
Bei der Getrenntausführung muss nicht nur der Messaufnehmer, sondern auch der Messumformer
potenzialfrei installiert werden.

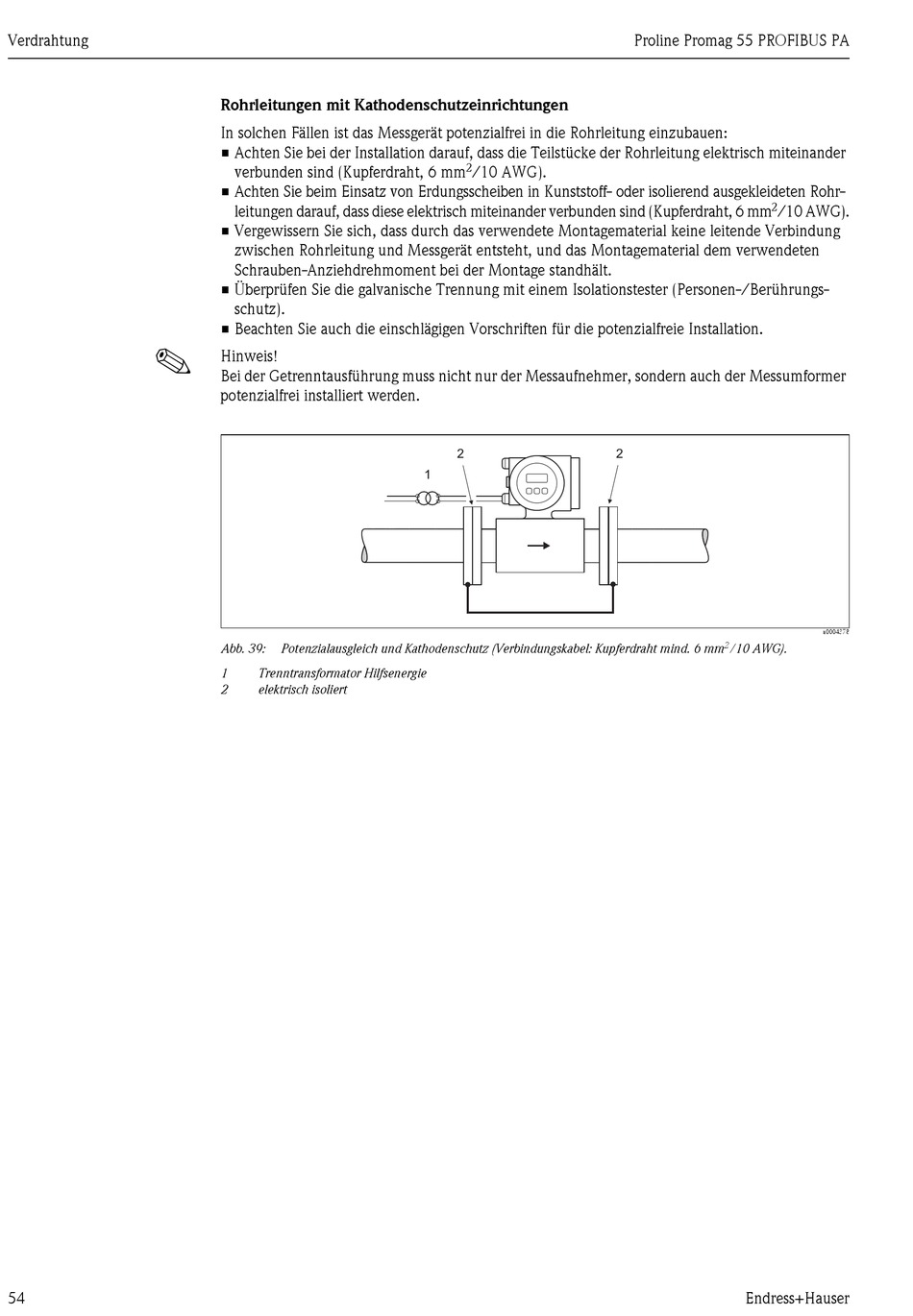

Abb. 39: Potenzialausgleich und Kathodenschutz (Verbindungskabel: Kupferdraht mind. 6 mm
1 Trenntransformator Hilfsenergie
2 elektrisch isoliert
2
/10 AWG).
2
1
Proline Promag 55 PROFIBUS PA
2
/10 AWG).
2
2
/10 AWG).
Endress+Hauser
a0004378
