Prowirl 77 PROFIBUS-PA

5 Kommunikation

5.1 PROFIBUS-PA-Schnittstelle

Commuwin II
Nicht-Ex-Bereich
Ex-Bereich
Hinweis!
Zusätzliche Projektierungsangaben über den Feldbus PROFIBUS-PA Profile 2.0
entnehmen Sie der Betriebsanleitung BA 198F/00/de "Feldnahe Kommunikation
PROFIBUS-DP/-PA: Leitfaden zur Projektierung und Inbetriebnahme".

Allgemein

Prowirl 77 (Ausführung PROFIBUS-PA) hat eine PROFIBUS-PA-Schnittstelle nach der
Feldbusnorm PROFIBUS-DP, EN 50170 Volumen 2.
Dies bedeutet, er ist in der Lage mit den Prozessleitsystemen Daten auszutauschen,
welche diese Norm erfüllen. Die Integration in ein Leitsystem muss entsprechend
der Spezifikation für PROFIBUS-PA Profile erfolgen.
Kommunikationspartner
In einem Steuerungssystem fungiert Prowirl 77 immer als Slave und kann somit je
nach Art der Anwendung Daten mit einem bzw. mehreren Mastern austauschen.
Master kann ein Prozessleitsystem, eine SPS oder ein PC mit einer PROFIBUS-DP
Kommunikationseinsteckkarte sein.
Hinweis!
Beachten Sie bei der Projektierung, dass der Basisstrom des Prowirl 77 12 mA
beträgt.
Achtung!
Um Rückwirkungen von schwerwiegenden Störungen des Gerätes (z.B. Kurzschluss)
auf das PROFIBUS-PA Segment zu verhindern, ist die IEC 61158-2 Schnittstelle mit
einer Schmelzsicherung ausgestattet. Nach Ansprechen der Sicherung ist das Gerät
dauerhaft vom Bus getrennt. In diesem Fall muss die Elektronik ausgetauscht werden.
Endress+Hauser
SPS
Prozessleitsystem
RS 485
31,25 kbit/s
IEC 1158-2
31,25 kbit/s
PROFIBUS PA
Buskoppler
IEC 1158-2

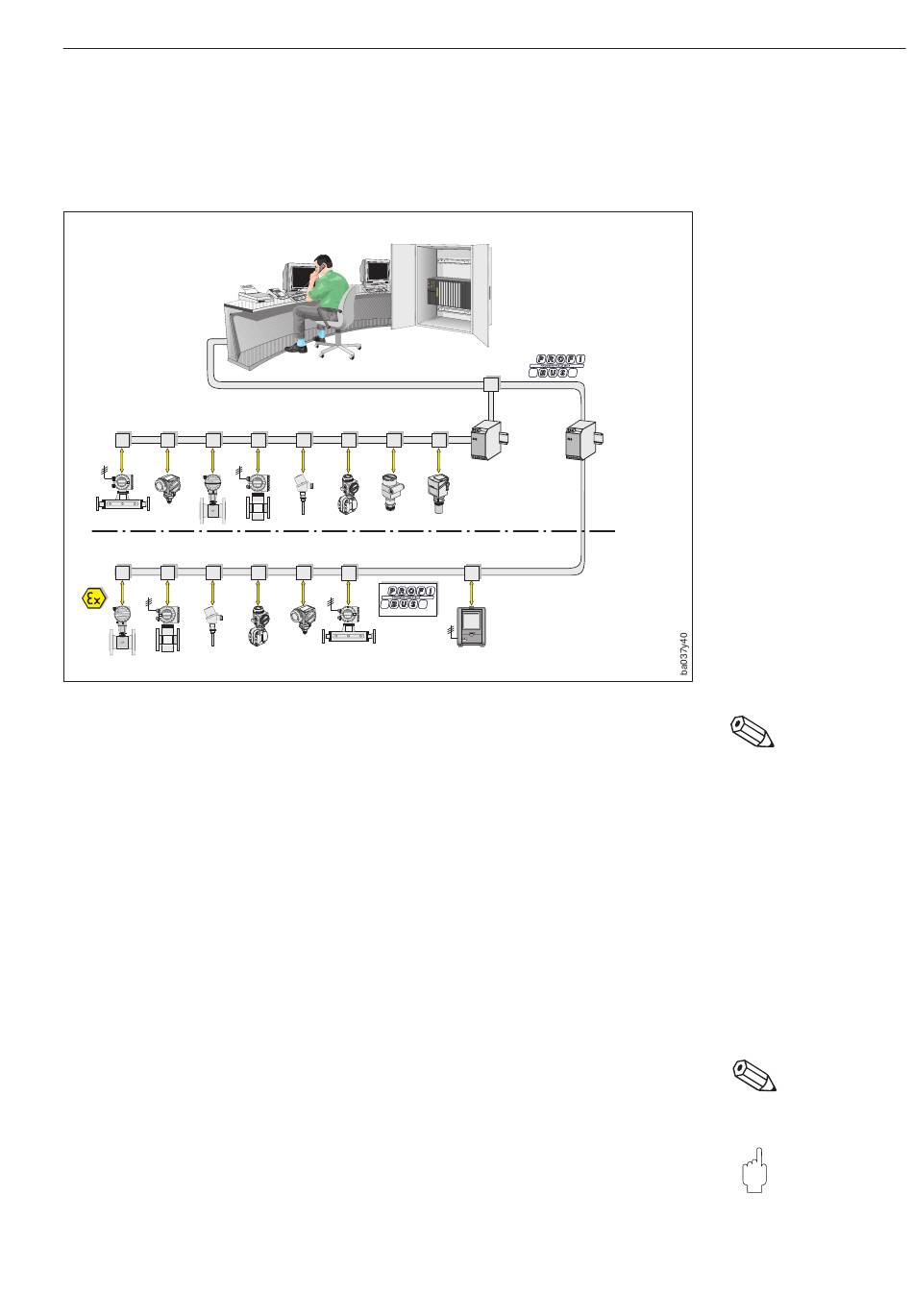

Abb. 12
Prinzipbild PROFIBUS-PA
Hinweis!
Hinweis!
Achtung!
5 Kommunikation
