Montage
"
18

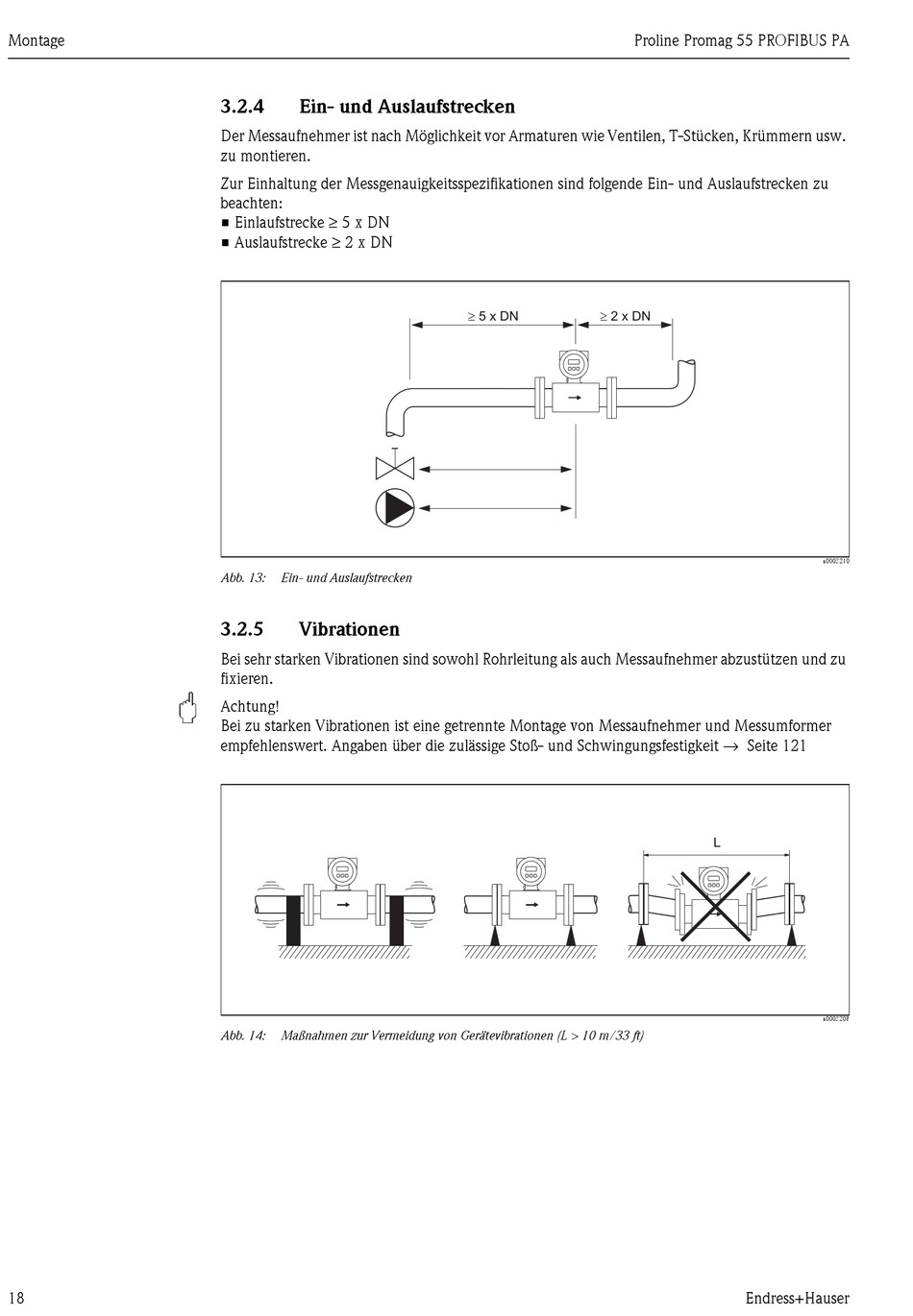

3.2.4

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw.
zu montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu
beachten:
• Einlaufstrecke ≥ 5 x DN
• Auslaufstrecke ≥ 2 x DN
Abb. 13: Ein- und Auslaufstrecken
3.2.5

Vibrationen

Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu
fixieren.
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer
empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit → Seite 121
Abb. 14: Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m/33 ft)
Proline Promag 55 PROFIBUS PA
³
³ 2 x DN
5 x DN
a0003210
L
a0003208
