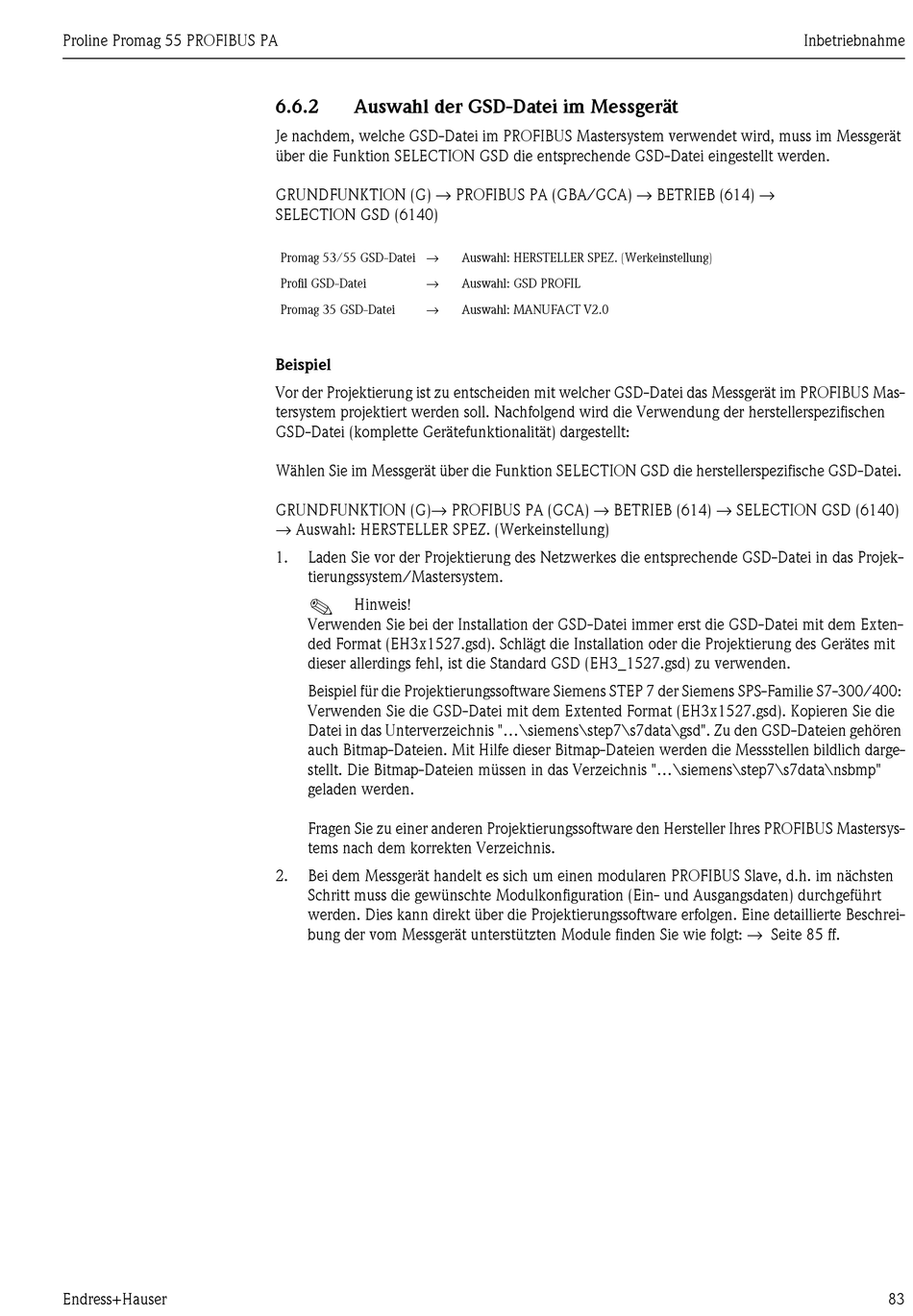

6.6.2 Auswahl der GSD-Datei im Messgerät
Je nachdem, welche GSD-Datei im PROFIBUS Mastersystem verwendet wird, muss im Messgerät
über die Funktion SELECTION GSD die entsprechende GSD-Datei eingestellt werden.
GRUNDFUNKTION (G) → PROFIBUS PA (GBA/GCA) → BETRIEB (614) →
SELECTION GSD (6140)
Promag 53/55 GSD-Datei →
→
Profil GSD-Datei
→
Promag 35 GSD-Datei
Beispiel
Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS Mas-
tersystem projektiert werden soll. Nachfolgend wird die Verwendung der herstellerspezifischen
GSD-Datei (komplette Gerätefunktionalität) dargestellt:
Wählen Sie im Messgerät über die Funktion SELECTION GSD die herstellerspezifische GSD-Datei.
GRUNDFUNKTION (G)→ PROFIBUS PA (GCA) → BETRIEB (614) → SELECTION GSD (6140)
→ Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
1. Laden Sie vor der Projektierung des Netzwerkes die entsprechende GSD-Datei in das Projek-
tierungssystem/Mastersystem.
!
Hinweis!
Verwenden Sie bei der Installation der GSD-Datei immer erst die GSD-Datei mit dem Exten-
ded Format (EH3x1527.gsd). Schlägt die Installation oder die Projektierung des Gerätes mit
dieser allerdings fehl, ist die Standard GSD (EH3_1527.gsd) zu verwenden.
Beispiel für die Projektierungssoftware Siemens STEP 7 der Siemens SPS-Familie S7-300/400:
Verwenden Sie die GSD-Datei mit dem Extented Format (EH3x1527.gsd). Kopieren Sie die
Datei in das Unterverzeichnis "...\siemens\step7\s7data\gsd". Zu den GSD-Dateien gehören
auch Bitmap-Dateien. Mit Hilfe dieser Bitmap-Dateien werden die Messstellen bildlich darge-
stellt. Die Bitmap-Dateien müssen in das Verzeichnis "...\siemens\step7\s7data\nsbmp"
geladen werden.
Fragen Sie zu einer anderen Projektierungssoftware den Hersteller Ihres PROFIBUS Mastersys-
tems nach dem korrekten Verzeichnis.
2. Bei dem Messgerät handelt es sich um einen modularen PROFIBUS Slave, d.h. im nächsten
Schritt muss die gewünschte Modulkonfiguration (Ein- und Ausgangsdaten) durchgeführt
werden. Dies kann direkt über die Projektierungssoftware erfolgen. Eine detaillierte Beschrei-
bung der vom Messgerät unterstützten Module finden Sie wie folgt: → Seite 85 ff.
Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
Auswahl: GSD PROFIL
Auswahl: MANUFACT V2.0
