Proline Promag 55 PROFIBUS PA
!
Endress+Hauser
9.5

Ersatzteile

Sie finden eine ausführliche Fehlersuchanleitung in den vorhergehenden Kapiteln → Seite 101 ff.
Darüber hinaus unterstützt Sie das Messgerät durch eine permanente Selbstdiagnose und durch die
Anzeige aufgetretener Fehler.
Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch geprüfte Ersatz-
teile erfordert. Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile.
Hinweis!
Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen, unter Angabe
der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist. → Seite 9
Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile:
• Ersatzteil
• Zusatzteile, Kleinmaterialien (Schrauben, usw.)
• Einbauanleitung
• Verpackung
7
6

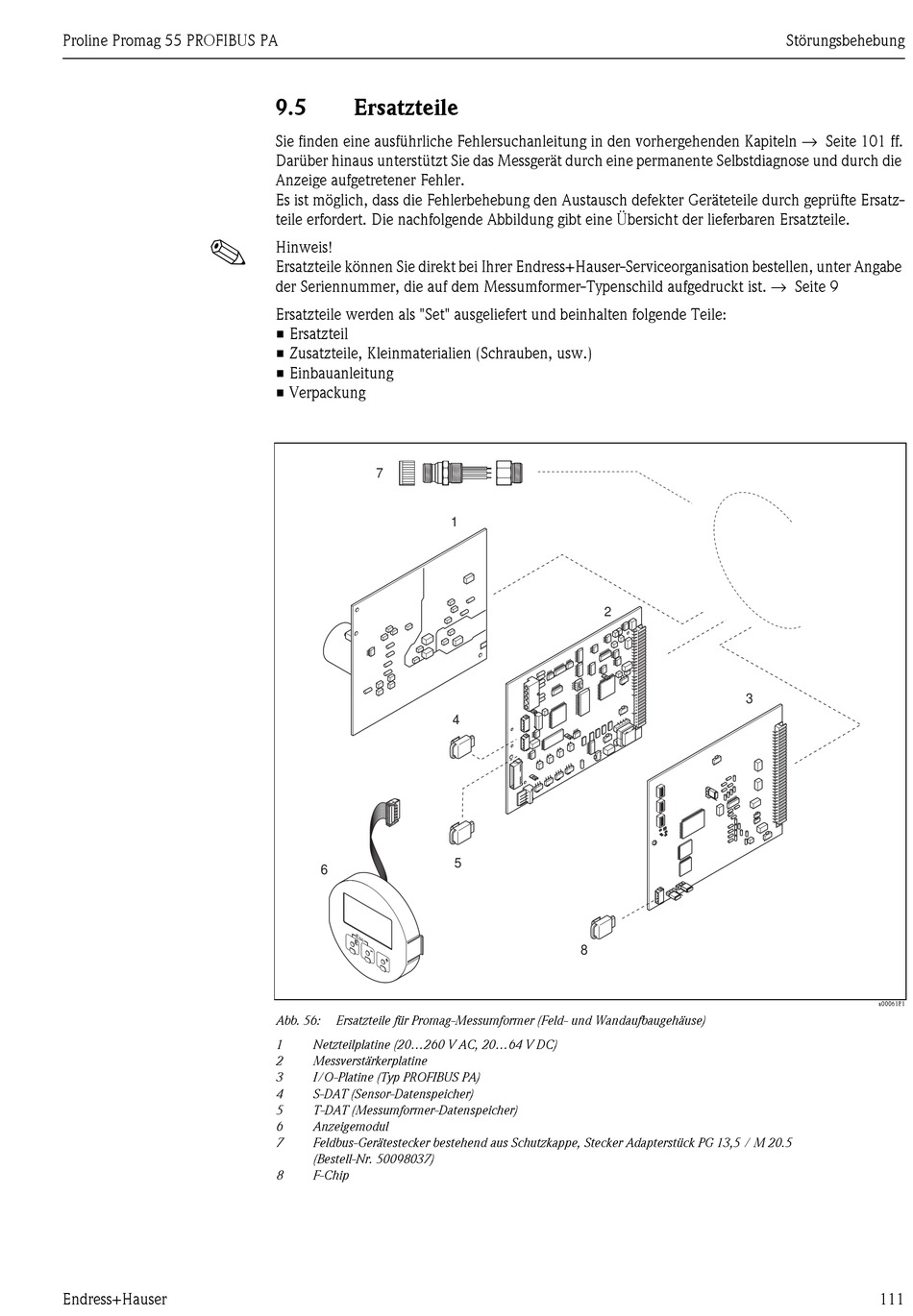

Abb. 56: Ersatzteile für Promag-Messumformer (Feld- und Wandaufbaugehäuse)
1 Netzteilplatine (20...260 V AC, 20...64 V DC)
2 Messverstärkerplatine
3 I/O-Platine (Typ PROFIBUS PA)
4 S-DAT (Sensor-Datenspeicher)
5 T-DAT (Messumformer-Datenspeicher)
6 Anzeigemodul
7 Feldbus-Gerätestecker bestehend aus Schutzkappe, Stecker Adapterstück PG 13,5 / M 20.5
(Bestell-Nr. 50098037)
8 F-Chip
1
2
4
5
8
Störungsbehebung
3
a0006181
