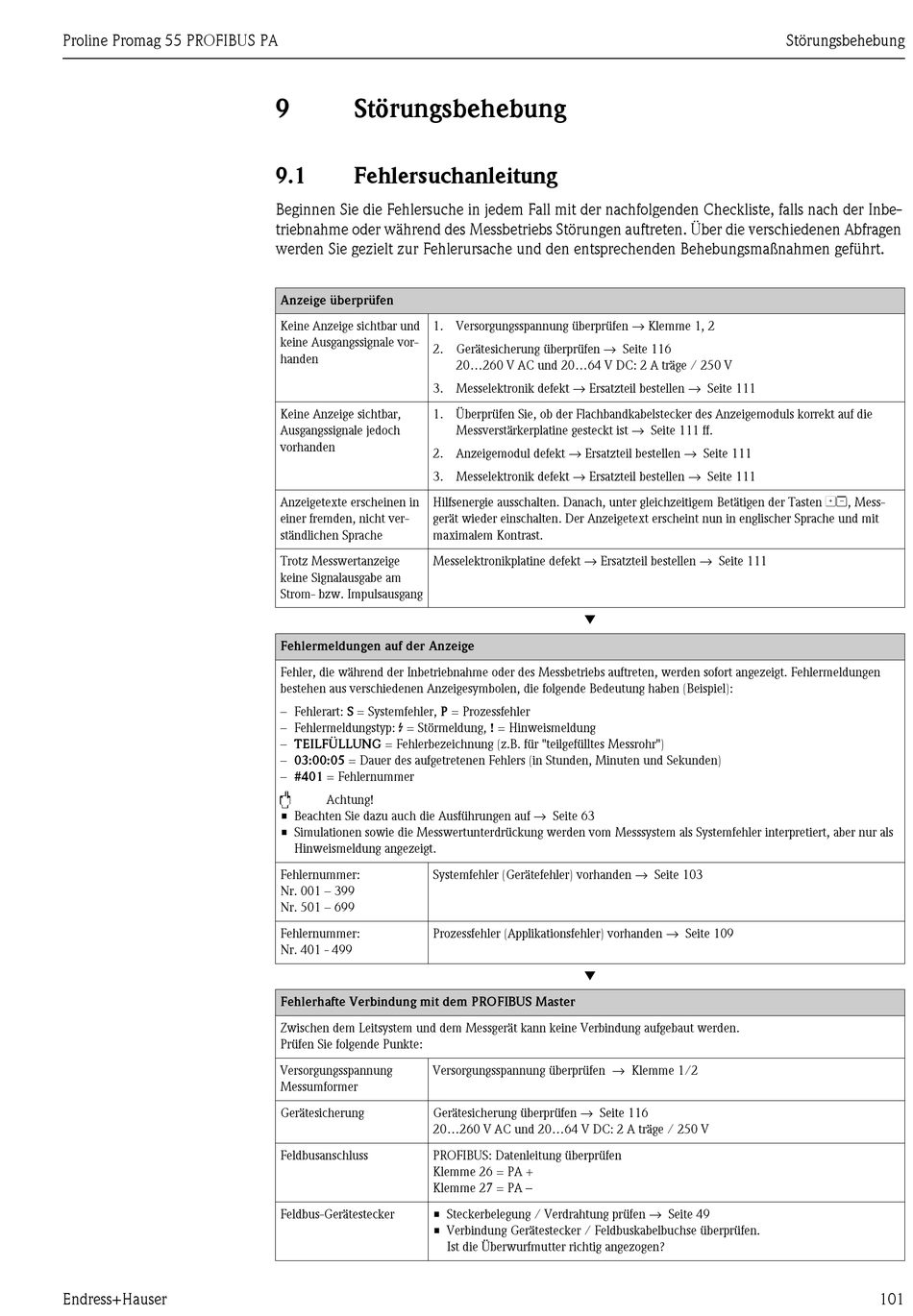

Proline Promag 55 PROFIBUS PA
Endress+Hauser
9
Störungsbehebung
9.1
Fehlersuchanleitung
Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung überprüfen → Klemme 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung überprüfen → Seite 116
handen
3. Messelektronik defekt → Ersatzteil bestellen → Seite 111
Keine Anzeige sichtbar,
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt → Ersatzteil bestellen → Seite 111
3. Messelektronik defekt → Ersatzteil bestellen → Seite 111
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der Tasten OS, Mess-
Anzeigetexte erscheinen in
einer fremden, nicht ver-
gerät wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und mit
ständlichen Sprache
maximalem Kontrast.
Messelektronikplatine defekt → Ersatzteil bestellen → Seite 111
Trotz Messwertanzeige
keine Signalausgabe am
Strom- bzw. Impulsausgang
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
– TEILFÜLLUNG = Fehlerbezeichnung (z.B. für "teilgefülltes Messrohr")
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #401 = Fehlernummer
"
Achtung!
• Beachten Sie dazu auch die Ausführungen auf → Seite 63
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als
Hinweismeldung angezeigt.
Systemfehler (Gerätefehler) vorhanden → Seite 103
Fehlernummer:
Nr. 001 – 399
Nr. 501 – 699
Prozessfehler (Applikationsfehler) vorhanden → Seite 109
Fehlernummer:
Nr. 401 - 499
Fehlerhafte Verbindung mit dem PROFIBUS Master
Zwischen dem Leitsystem und dem Messgerät kann keine Verbindung aufgebaut werden.
Prüfen Sie folgende Punkte:
Versorgungsspannung überprüfen → Klemme 1/2
Versorgungsspannung
Messumformer
Gerätesicherung überprüfen → Seite 116
Gerätesicherung
20...260 V AC und 20...64 V DC: 2 A träge / 250 V
Feldbusanschluss
PROFIBUS: Datenleitung überprüfen
Klemme 26 = PA +
Klemme 27 = PA −
• Steckerbelegung / Verdrahtung prüfen → Seite 49
Feldbus-Gerätestecker
• Verbindung Gerätestecker / Feldbuskabelbuchse überprüfen.
Ist die Überwurfmutter richtig angezogen?
20...260 V AC und 20...64 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist → Seite 111 ff.
Æ
Æ
Störungsbehebung
101
