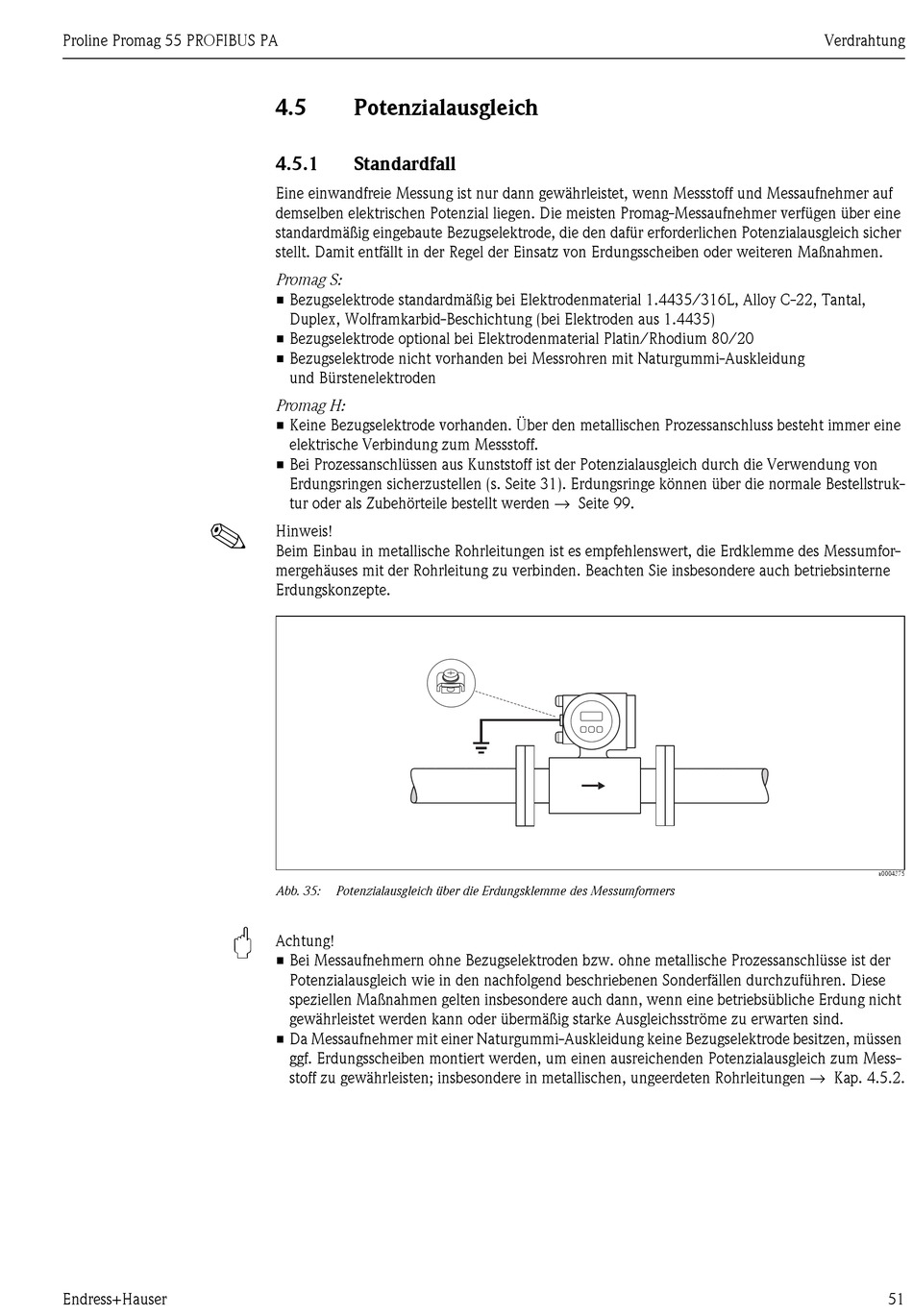

Potenzialausgleich; Standardfall - Endress+Hauser Proline Promag 55 PROFIBUS PA Betriebsanleitung

Proline Promag 55 PROFIBUS PA
!
Endress+Hauser
4.5

Potenzialausgleich

4.5.1

Standardfall

Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine
standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen Potenzialausgleich sicher
stellt. Damit entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.
Promag S:
• Bezugselektrode standardmäßig bei Elektrodenmaterial 1.4435/316L, Alloy C-22, Tantal,
Duplex, Wolframkarbid-Beschichtung (bei Elektroden aus 1.4435)
• Bezugselektrode optional bei Elektrodenmaterial Platin/Rhodium 80/20
• Bezugselektrode nicht vorhanden bei Messrohren mit Naturgummi-Auskleidung
und Bürstenelektroden
Promag H:
• Keine Bezugselektrode vorhanden. Über den metallischen Prozessanschluss besteht immer eine
elektrische Verbindung zum Messstoff.
• Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich durch die Verwendung von
Erdungsringen sicherzustellen (s. Seite 31). Erdungsringe können über die normale Bestellstruk-
tur oder als Zubehörteile bestellt werden → Seite 99.
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des Messumfor-
mergehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere auch betriebsinterne
Erdungskonzepte.
Abb. 35: Potenzialausgleich über die Erdungsklemme des Messumformers
"
Achtung!
• Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallische Prozessanschlüsse ist der
Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfällen durchzuführen. Diese
speziellen Maßnahmen gelten insbesondere auch dann, wenn eine betriebsübliche Erdung nicht
gewährleistet werden kann oder übermäßig starke Ausgleichsströme zu erwarten sind.
• Da Messaufnehmer mit einer Naturgummi-Auskleidung keine Bezugselektrode besitzen, müssen
ggf. Erdungsscheiben montiert werden, um einen ausreichenden Potenzialausgleich zum Mess-
stoff zu gewährleisten; insbesondere in metallischen, ungeerdeten Rohrleitungen → Kap. 4.5.2.
Verdrahtung
a0004375
