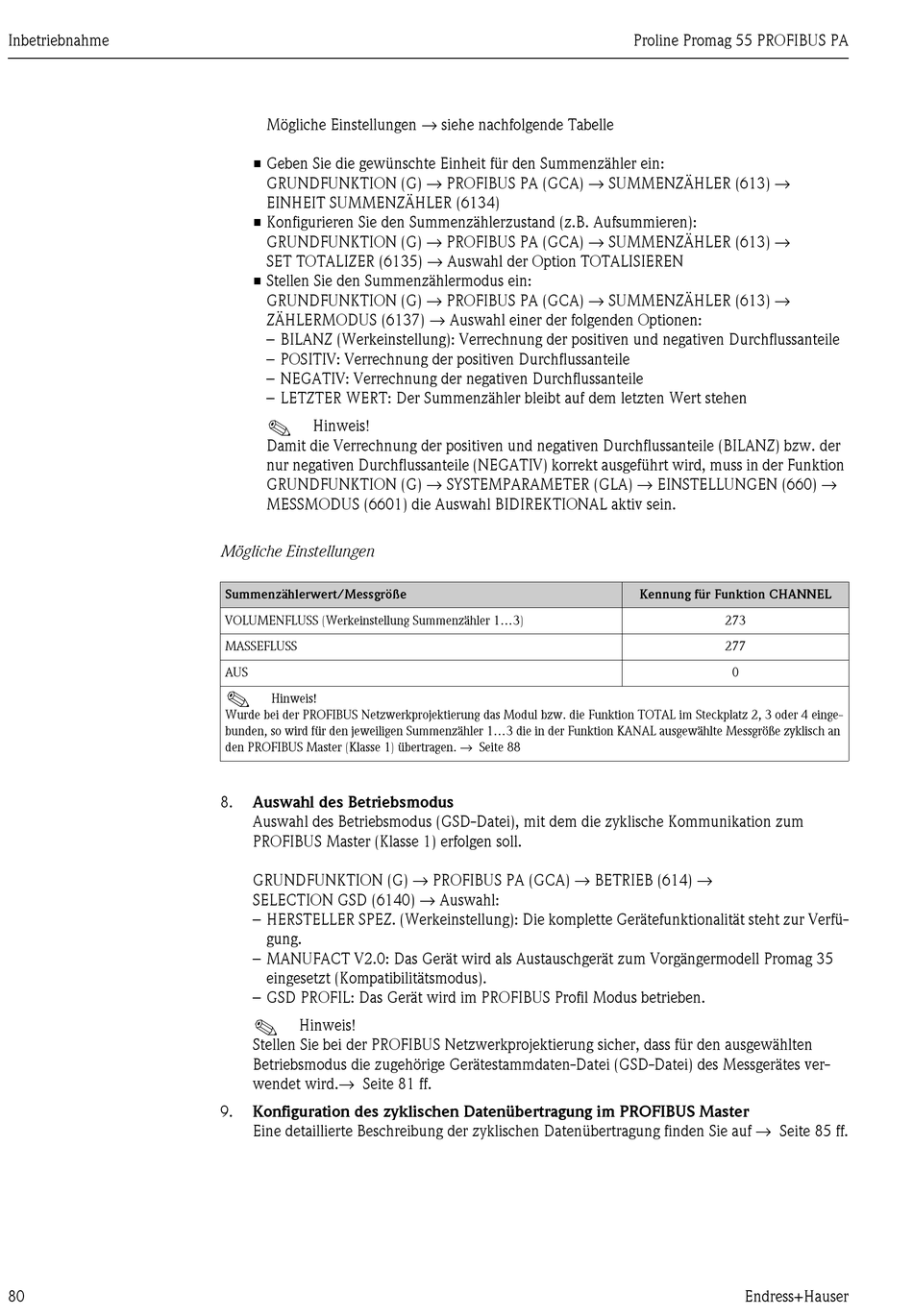

Endress+Hauser Proline Promag 55 PROFIBUS PA Betriebsanleitung Seite 80

Inbetriebnahme
80
Mögliche Einstellungen → siehe nachfolgende Tabelle
• Geben Sie die gewünschte Einheit für den Summenzähler ein:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
EINHEIT SUMMENZÄHLER (6134)
• Konfigurieren Sie den Summenzählerzustand (z.B. Aufsummieren):
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
SET TOTALIZER (6135) → Auswahl der Option TOTALISIEREN
• Stellen Sie den Summenzählermodus ein:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
ZÄHLERMODUS (6137) → Auswahl einer der folgenden Optionen:
– BILANZ (Werkeinstellung): Verrechnung der positiven und negativen Durchflussanteile
– POSITIV: Verrechnung der positiven Durchflussanteile
– NEGATIV: Verrechnung der negativen Durchflussanteile
– LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw. der
nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der Funktion
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) die Auswahl BIDIREKTIONAL aktiv sein.
Mögliche Einstellungen
Summenzählerwert/Messgröße
VOLUMENFLUSS (Werkeinstellung Summenzähler 1...3)
MASSEFLUSS
AUS
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul bzw. die Funktion TOTAL im Steckplatz 2, 3 oder 4 einge-
bunden, so wird für den jeweiligen Summenzähler 1...3 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. → Seite 88
8. Auswahl des Betriebsmodus
Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Kommunikation zum
PROFIBUS Master (Klasse 1) erfolgen soll.
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → BETRIEB (614) →
SELECTION GSD (6140) → Auswahl:
– HERSTELLER SPEZ. (Werkeinstellung): Die komplette Gerätefunktionalität steht zur Verfü-
gung.
– MANUFACT V2.0: Das Gerät wird als Austauschgerät zum Vorgängermodell Promag 35
eingesetzt (Kompatibilitätsmodus).
– GSD PROFIL: Das Gerät wird im PROFIBUS Profil Modus betrieben.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten
Betriebsmodus die zugehörige Gerätestammdaten-Datei (GSD-Datei) des Messgerätes ver-
wendet wird.→ Seite 81 ff.
9. Konfiguration des zyklischen Datenübertragung im PROFIBUS Master
Eine detaillierte Beschreibung der zyklischen Datenübertragung finden Sie auf → Seite 85 ff.
Proline Promag 55 PROFIBUS PA
Kennung für Funktion CHANNEL
273
277
0
