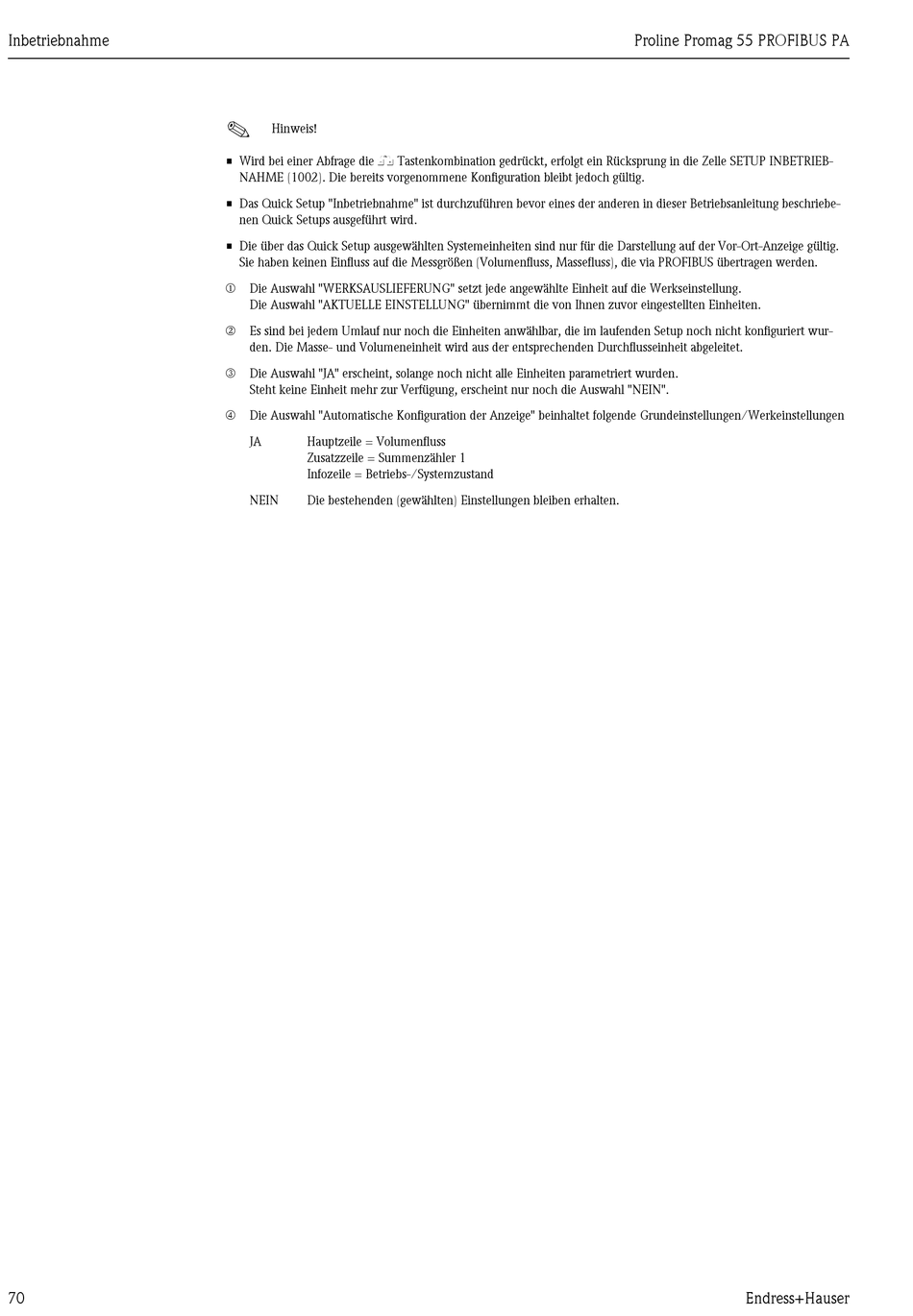

Endress+Hauser Proline Promag 55 PROFIBUS PA Betriebsanleitung Seite 70

Inbetriebnahme
70
!
Hinweis!
• Wird bei einer Abfrage die X Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB-
NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der anderen in dieser Betriebsanleitung beschriebe-
nen Quick Setups ausgeführt wird.
• Die über das Quick Setup ausgewählten Systemeinheiten sind nur für die Darstellung auf der Vor-Ort-Anzeige gültig.
Sie haben keinen Einfluss auf die Messgrößen (Volumenfluss, Massefluss), die via PROFIBUS übertragen werden.
m
Die Auswahl "WERKSAUSLIEFERUNG" setzt jede angewählte Einheit auf die Werkseinstellung.
Die Auswahl "AKTUELLE EINSTELLUNG" übernimmt die von Ihnen zuvor eingestellten Einheiten.
n
Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert wur-
den. Die Masse- und Volumeneinheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
o
Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
p
Die Auswahl "Automatische Konfiguration der Anzeige" beinhaltet folgende Grundeinstellungen/Werkeinstellungen
JA Hauptzeile = Volumenfluss
Zusatzzeile = Summenzähler 1
Infozeile = Betriebs-/Systemzustand
NEIN Die bestehenden (gewählten) Einstellungen bleiben erhalten.
Proline Promag 55 PROFIBUS PA
Endress+Hauser
