Proline Promag 55 PROFIBUS PA
Endress+Hauser
Montage von Erdungs-/Kantenschutzscheiben (DN 15...600 / ½...24")
Erdungs-/Kantenschutzscheiben können bei Endress+Hauser als separates Zubehörteil bestellt
werden → Seite 99.
Diese Scheiben erfüllen zwei unterschiedliche Funktionen und werden unter folgenden Prozessbe-
dingungen eingesetzt:
• Erdungsfunktion für den Potenzialausgleich:
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten Rohrlei-
tungen (→ Seite 52 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen
Messaufnehmer und Rohrleitungsflansch zu montieren.
• Schutzfunktion für die Messrohrauskleidung:
Bei der Messung stark abrasiver Messstoffe, wie beispielsweise sand- oder gesteinshaltige
Schlämme (Erzschlämme, Zement usw.), sind gegebenfalls zusätzlich Kantenschutzscheiben zu
montieren, um die Messrohrauskleidung vor übermäßigem Abrieb zu schützen.
"
Achtung!
• Bei der Verwendung solcher Scheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Abmessungen finden Sie in der separaten Dokumentation "Technische Information".
• Naturgummi-Auskleidung → Es dürfen keine zusätzlichen Dichtungen zwischen Scheibe und
Messaufnehmerflansch montiert werden.
• Polyurethan-Auskleidung → Zusätzliche Dichtungen sind zwischen Scheibe und Rohrleitungs-
flansch zu montieren.
• PTFE- und PFA-Auskleidung → Zusätzliche Dichtungen sind zwischen Scheibe und Rohr-
leitungsflansch zu montieren.
1.
Platzieren Sie die Scheibe und die zusätzliche(n) Dichtung(en) zwischen den Messgeräte- und
den Rohrleitungsflansch (s. Abb. 20).
2.
Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern nur
soweit an, dass diese lose aufsitzen.
3.
Drehen Sie jetzt die Scheibe wie in Abb. 20 dargestellt, bis der Griff an die Schrauben
anschlägt. Dadurch wird die Scheibe automatisch korrekt zentriert.
Ziehen Sie die Schrauben mit den dazu erforderlichen Anziehdrehmomenten an → Seite 99.
4.
Falls die Scheibe eine Erdungsfunktion hat → Verbinden Sie die Scheibe mit dem Erdpotenzial
5.
→ Seite 53.

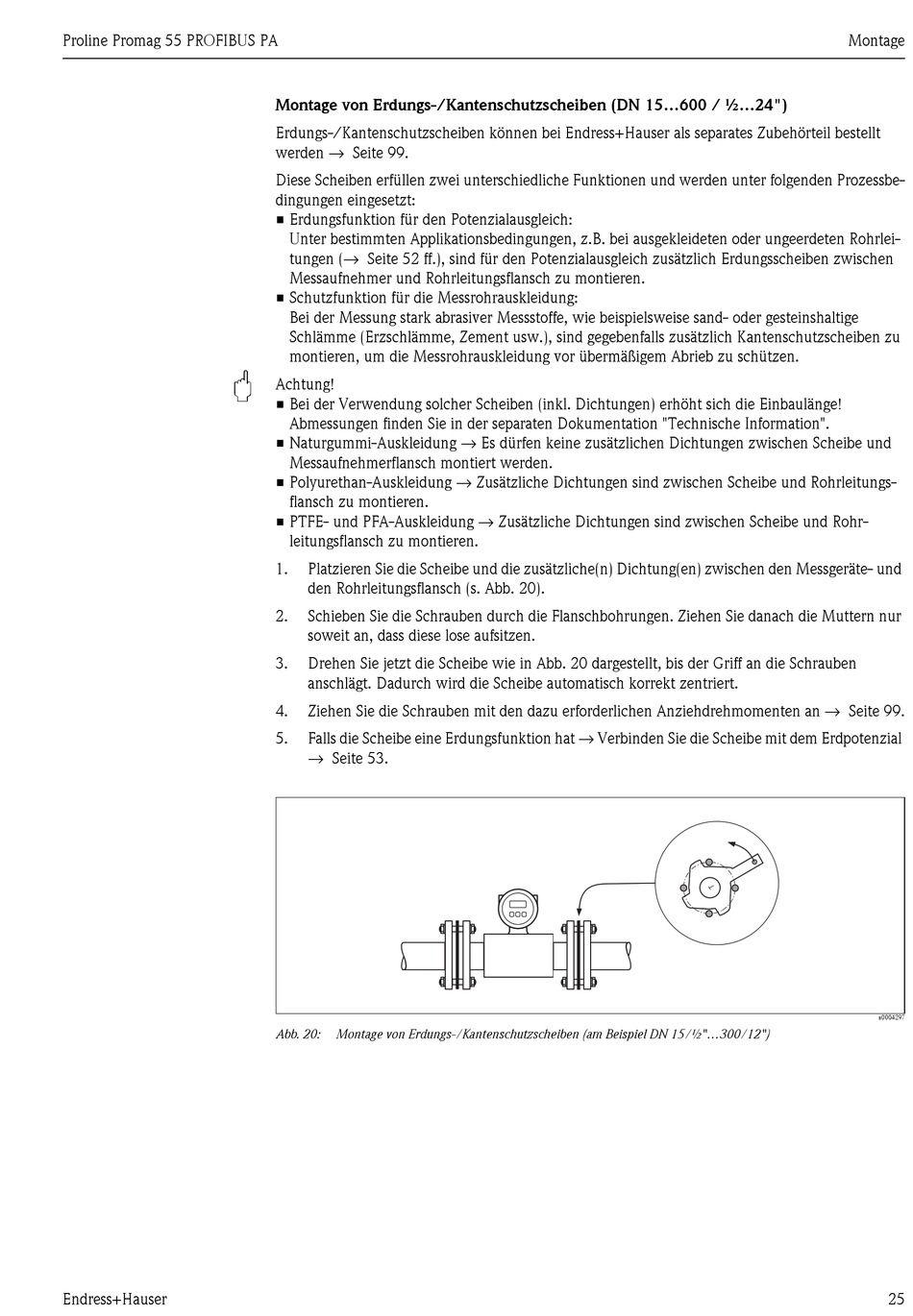

Abb. 20:
Montage von Erdungs-/Kantenschutzscheiben (am Beispiel DN 15/½"...300/12")
Montage
a0004297
25
