3.3.4
Vor-Ort-Anzeige drehen
1.
Schrauben Sie den Elektronikraumdeckel vom Messumformergehäuse ab.
2.
Drücken Sie die seitlichen Verriegelungstasten des Anzeigemoduls und ziehen Sie das Modul
aus der Elektronikraumabdeckplatte heraus.
3.
Drehen Sie die Anzeige in die gewünschte Lage (max. 4 x 45° in beide Richtungen) und setzen
Sie sie wieder auf die Elektronikraumabdeckplatte auf.
4.
Schrauben Sie den Elektronikraumdeckel wieder fest auf das Messumformergehäuse.

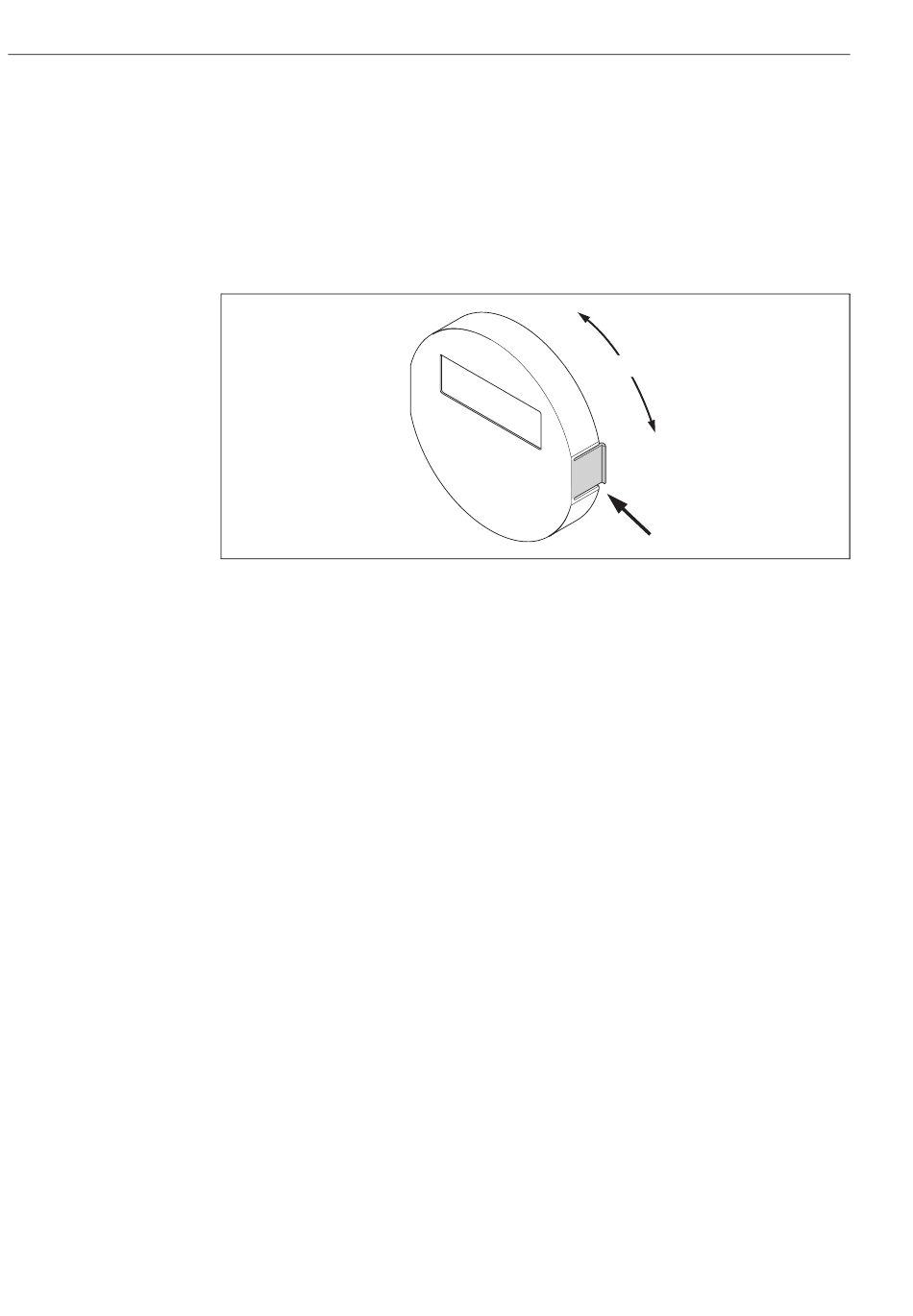

Abb. 26:
Drehen der Vor-Ort-Anzeige (Feldgehäuse)
Proline Promag 55 PROFIBUS PA
4 x 45°
