Endress+Hauser Proline Promag 55 PROFIBUS PA Betriebsanleitung Seite 94

Inbetriebnahme
Reihenfolge
Steckplatz (Slot)
1
2
3 EMPTY_MODULE
4 EMPTY_MODULE
5 EMPTY_MODULE
6 EMPTY_MODULE
7 CONTROL_BLOCK
94
Beispiel 2

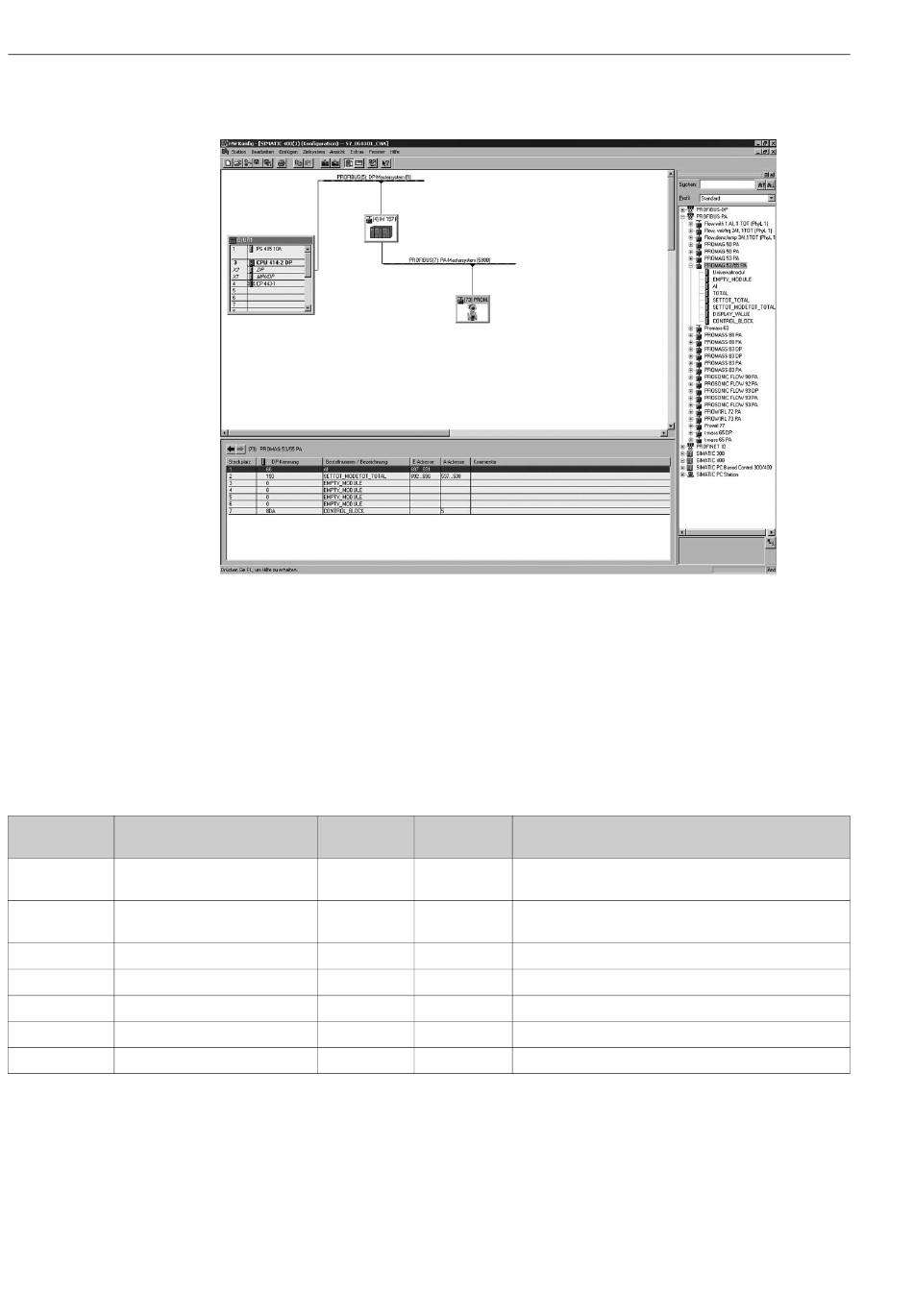

Abb. 54: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE
ersetzt. Verwendet wird die Promag 55 GSD-Datei (komplette Gerätefunktionalität).
Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen-
zählerwert TOTAL (Steckplatz 2) und die zyklische Steuerung von Gerätefunktionen
CONTROL_BLOCK (Steckplatz 7) aktiviert. Über den Analog Input Funktionsblock 1 wird der
Volumenfluss (Werkeinstellung) zyklisch vom Messgerät ausgelesen. Der Summenzähler ist „ohne
Konfiguration" projektiert. D.h. er liefert in diesem Beispiel über das Modul TOTAL nur den Sum-
menzählerwert für den Volumenfluss und kann nicht vom PROFIBUS Master (Klasse 1) gesteuert
werden.
Byte-Länge
Modul
Eingangsdaten
AI 5
TOTAL 5
–
–
–
–
–
Byte-Länge
Beschreibung
Ausgangsdaten
Analog Input Funktionsblock 1
–
Ausgangsgröße → Volumenfluss (Werkeinstellung)
Summenzähler Funktionsblock 1
–
TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung)
– Leerplatz
– Leerplatz
– Leerplatz
– Leerplatz
1 Steuerung Gerätefunktionen
Proline Promag 55 PROFIBUS PA
Endress+Hauser
A0006175
