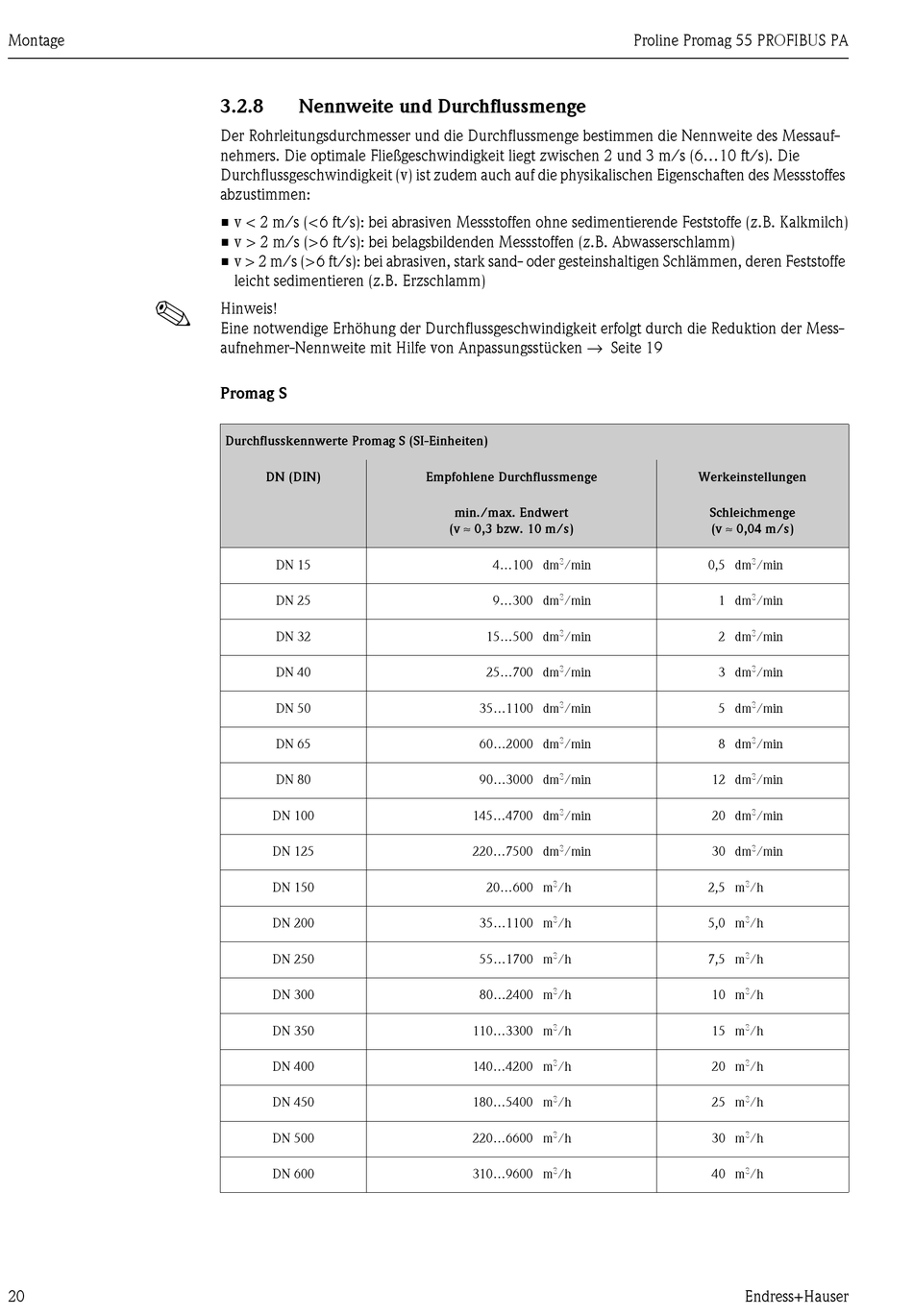

Montage
!
20
3.2.8

Nennweite und Durchflussmenge

Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messauf-
nehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2 und 3 m/s (6...10 ft/s). Die
Durchflussgeschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes
abzustimmen:
• v < 2 m/s (<6 ft/s): bei abrasiven Messstoffen ohne sedimentierende Feststoffe (z.B. Kalkmilch)
• v > 2 m/s (>6 ft/s): bei belagsbildenden Messstoffen (z.B. Abwasserschlamm)
• v > 2 m/s (>6 ft/s): bei abrasiven, stark sand- oder gesteinshaltigen Schlämmen, deren Feststoffe
leicht sedimentieren (z.B. Erzschlamm)
Hinweis!
Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der Mess-
aufnehmer-Nennweite mit Hilfe von Anpassungsstücken → Seite 19
Promag S
Durchflusskennwerte Promag S (SI-Einheiten)
DN (DIN)
DN 15
DN 25
DN 32
DN 40
DN 50
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
DN 250
DN 300
DN 350
DN 400
DN 450
DN 500
DN 600
Empfohlene Durchflussmenge
min./max. Endwert
(v ≈ 0,3 bzw. 10 m/s)
3
4...100 dm /min
3
9...300 dm /min
3
15...500 dm /min
3
25...700 dm /min
3
35...1100 dm /min
3
60...2000 dm /min
3
90...3000 dm /min
3
145...4700 dm /min
3
220...7500 dm /min
3
20...600 m /h
3
35...1100 m /h
3
55...1700 m /h
3
80...2400 m /h
3
110...3300 m /h
3
140...4200 m /h
3
180...5400 m /h
3
220...6600 m /h
3
310...9600 m /h
Proline Promag 55 PROFIBUS PA
Werkeinstellungen
Schleichmenge
(v ≈ 0,04 m/s)
3
0,5 dm /min
3
1 dm /min
3
2 dm /min
3
3 dm /min
3
5 dm /min
3
8 dm /min
3
12 dm /min
3
20 dm /min
3
30 dm /min
3
2,5 m /h
3
5,0 m /h
3
7,5 m /h
3
10 m /h
3
15 m /h
3
20 m /h
3
25 m /h
3
30 m /h
3
40 m /h
