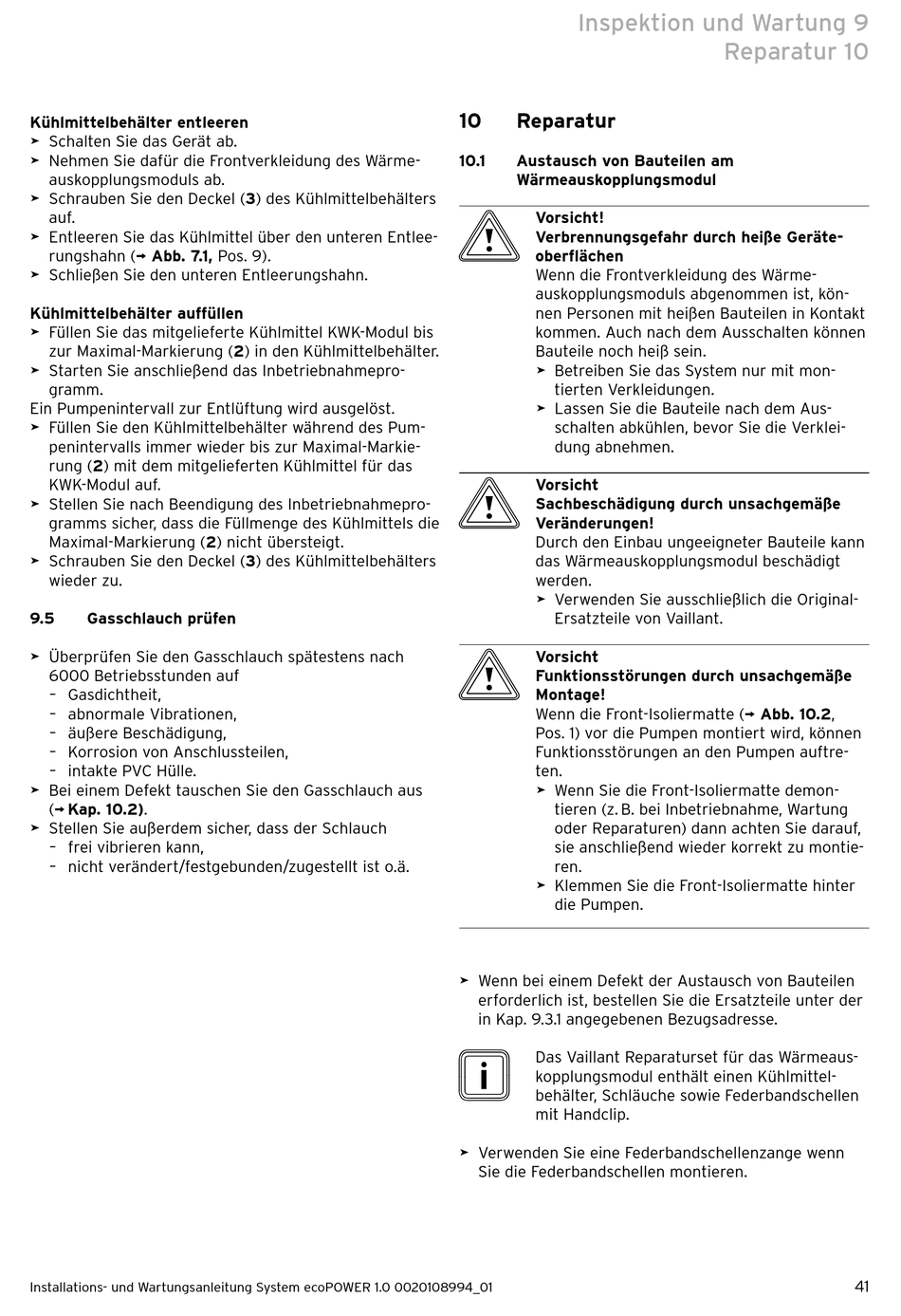

Kühlmittelbehälter entleeren
> Schalten Sie das Gerät ab.
> Nehmen Sie dafür die Frontverkleidung des Wärme-
auskopplungsmoduls ab.
> Schrauben Sie den Deckel (3) des Kühlmittelbehälters
auf.
> Entleeren Sie das Kühlmittel über den unteren Entlee-
rungshahn (¬ Abb. 7.1, Pos. 9).
> Schließen Sie den unteren Entleerungshahn.
Kühlmittelbehälter auffüllen
> Füllen Sie das mitgelieferte Kühlmittel KWK-Modul bis
zur Maximal-Markierung (2) in den Kühlmittelbehälter.
> Starten Sie anschließend das Inbetriebnahmepro-
gramm.
Ein Pumpenintervall zur Entlüftung wird ausgelöst.
> Füllen Sie den Kühlmittelbehälter während des Pum-
penintervalls immer wieder bis zur Maximal-Markie-
rung (2) mit dem mitgelieferten Kühlmittel für das
KWK-Modul auf.
> Stellen Sie nach Beendigung des Inbetriebnahmepro-
gramms sicher, dass die Füllmenge des Kühlmittels die
Maximal-Markierung (2) nicht übersteigt.
> Schrauben Sie den Deckel (3) des Kühlmittelbehälters
wieder zu.
9.5 Gasschlauch prüfen
> Überprüfen Sie den Gasschlauch spätestens nach
6000 Betriebsstunden auf
– Gasdichtheit,
– abnormale Vibrationen,
– äußere Beschädigung,
– Korrosion von Anschlussteilen,
– intakte PVC Hülle.
> Bei einem Defekt tauschen Sie den Gasschlauch aus
(¬ Kap. 10.2).
> Stellen Sie außerdem sicher, dass der Schlauch
– frei vibrieren kann,
– nicht verändert/festgebunden/zugestellt ist o.ä.
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
Inspektion und Wartung 9
10 Reparatur
10.1 Austausch von Bauteilen am
Wärmeauskopplungsmodul
b
Vorsicht!
Verbrennungsgefahr durch heiße Geräte-
oberflächen
Wenn die Frontverkleidung des Wärme-
auskopplungsmoduls abgenommen ist, kön-
nen Personen mit heißen Bauteilen in Kontakt
kommen. Auch nach dem Ausschalten können
Bauteile noch heiß sein.
> Betreiben Sie das System nur mit mon-
tierten Verkleidungen.
> Lassen Sie die Bauteile nach dem Aus-
schalten abkühlen, bevor Sie die Verklei-
dung abnehmen.
b
Vorsicht
Sachbeschädigung durch unsachgemäße
Veränderungen!
Durch den Einbau ungeeigneter Bauteile kann
das Wärmeauskopplungsmodul beschädigt
werden.
> Verwenden Sie ausschließlich die Original-
Ersatzteile von Vaillant.
b
Vorsicht
Funktionsstörungen durch unsachgemäße
Montage!
Wenn die Front-Isoliermatte (¬ Abb. 10.2,
Pos. 1) vor die Pumpen montiert wird, können
Funktions störungen an den Pumpen auftre-
ten.
> Wenn Sie die Front-Isoliermatte demon-
tieren (z. B. bei Inbetriebnahme, Wartung
oder Reparaturen) dann achten Sie darauf,
sie anschließend wieder korrekt zu montie-
ren.
> Klemmen Sie die Front-Isoliermatte hinter
die Pumpen.
> Wenn bei einem Defekt der Austausch von Bauteilen
erforderlich ist, bestellen Sie die Ersatzteile unter der
in Kap. 9.3.1 angegebenen Bezugs adresse.
i
Das Vaillant Reparaturset für das Wärmeaus-
kopplungsmodul enthält einen Kühlmittel-
behälter, Schläuche sowie Federbandschellen
mit Handclip.
> Verwenden Sie eine Federbandschellenzange wenn
Sie die Federbandschellen montieren.
