22. Digitale Anschlüsse
22.1 ADAT
Die ADAT optical Anschlüsse der RayDAT sind kompatibel zu allen Geräten mit einer solchen
Schnittstelle. RMEs unübertroffene Bitclock PLL verhindert selbst im extremen Varipitch-Betrieb
Aussetzer und Knackser während der Aufnahme und Wiedergabe, und bietet blitzschnellen und
jitterarmen, samplegenauen Lock auf das digitale Eingangssignal. Der Anschluss erfolgt über
handelsübliches Optokabel (TOSLINK).
ADAT 1 In
Anschluss eines Gerätes welches ein ADAT-Signal zur HDSPe RayDAT sendet. Übertragung
der Kanäle 1 bis 8. Bei Zuspielung eines Double Speed Signales enthält dieses die Kanäle 1
bis 4, bei Quad Speed die Kanäle 1 und 2.
.
ADAT 1 Out
Anschluss eines Gerätes welches ein ADAT-Signal von der HDSPe RayDAT empfängt. Über-
tragung der Kanäle 1 bis 8. Bei Ausspielung eines Double Speed Signales enthält dieses die
Kanäle 1 bis 4, bei Quad Speed die Kanäle 1 und 2.
ADAT 2/3/4 In
Anschluss weiterer Geräte welche ein ADAT-Signal zur HDSPe RayDAT senden. Übertragung
der Kanäle 9 bis 32. Im Double Speed Mode erfolgt die Übertragung der Kanäle 5 bis 16, im
Quad Speed Mode der Kanäle 3 bis 8. ADAT4 kann auch als optischer SPDIF Eingang dienen.
ADAT 2/3/4 Out
Anschluss weiterer Geräte welche ein ADAT-Signal von der HDSPe RayDAT empfangen. Über-
tragung der Kanäle 9 bis 32. Im Double Speed Mode erfolgt die Ausspielung der Kanäle 5 bis
16, im Quad Speed Mode der Kanäle 3 bis 8. ADAT4 kann auch als optischer SPDIF Ausgang
dienen.
22.2 AES/EBU
Das Breakoutkabel der RayDAT stellt einen AES/EBU Ein- und Ausgang per XLR bereit Der
Anschluss erfolgt über symmetrisches Kabel mit XLR-Steckverbindern. Beide sind trafosym-
metriert und galvanisch getrennt. Der Channel Status am Eingang der RayDAT bleibt vollkom-
men unberücksichtigt.
AES/EBU und SPDIF können eine Emphasis-Kennung enthalten. Mit Emphasis versehenes
Audiomaterial besitzt eine starke Höhenanhebung, und erfordert daher bei der Wiedergabe eine
Höhenabsenkung.
Eine Emphasis-Kennung geht verloren. Diese Information wird weder an eine aufnehmende
Software, noch an einen der Ausgänge weitergereicht!

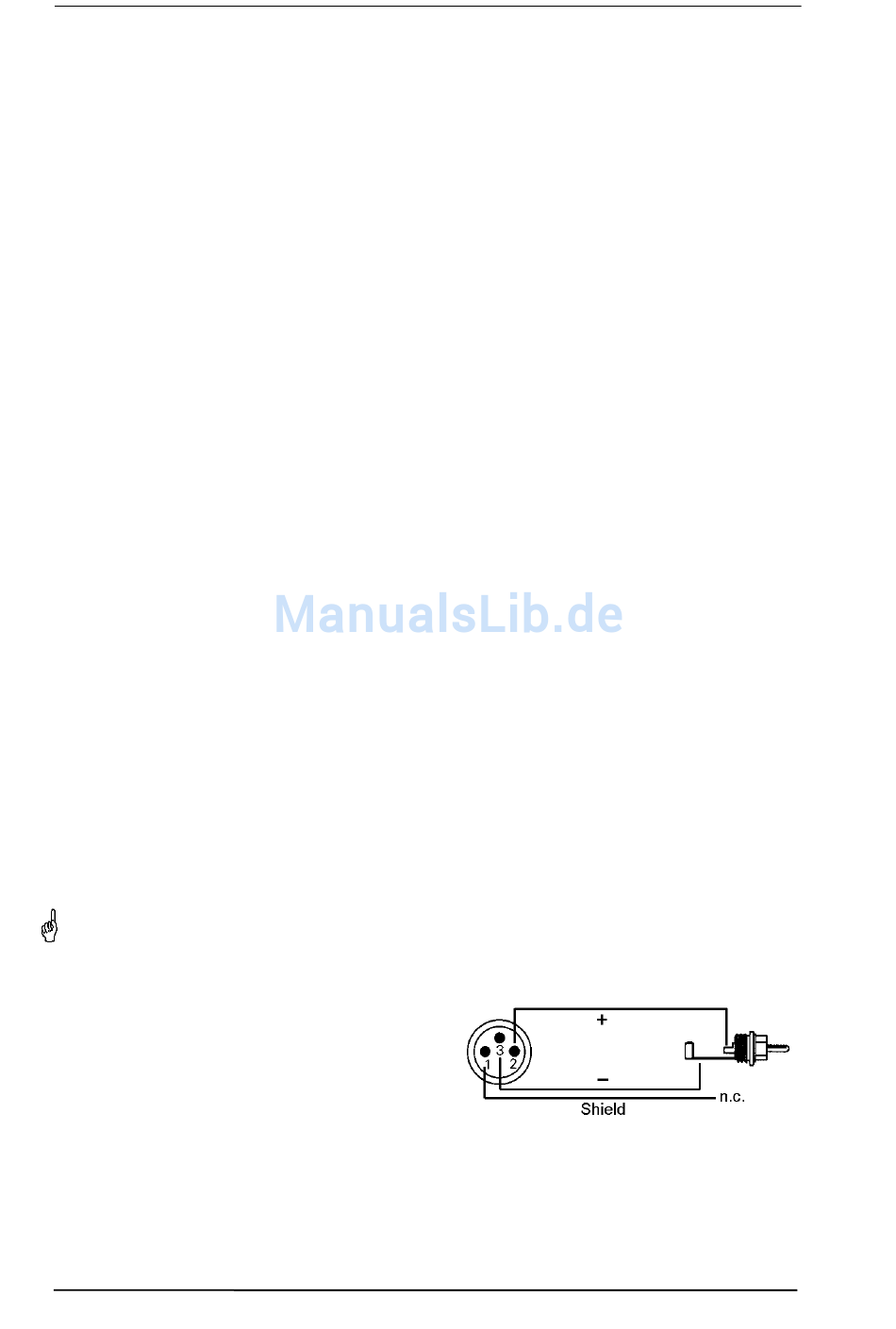

Eingang
Dank einer hochempfindlichen Eingangsstufe
lässt sich unter Zuhilfenahme eines einfachen
Kabeladapters (XLR/Cinch) auch SPDIF koaxial
anlegen. Dazu werden die Pins 2 und 3 eines
XLR-Steckers einzeln mit den beiden Anschlüs-
sen eines Cinch-Steckers verbunden. Die ab-
schirmende Masse des Kabels ist nur an Pin 1
des XLR-Steckers anzuschliessen.
Bedienungsanleitung HDSPe RayDAT © RME
