Inhaltszusammenfassung für RME Audio ADI-8 DD

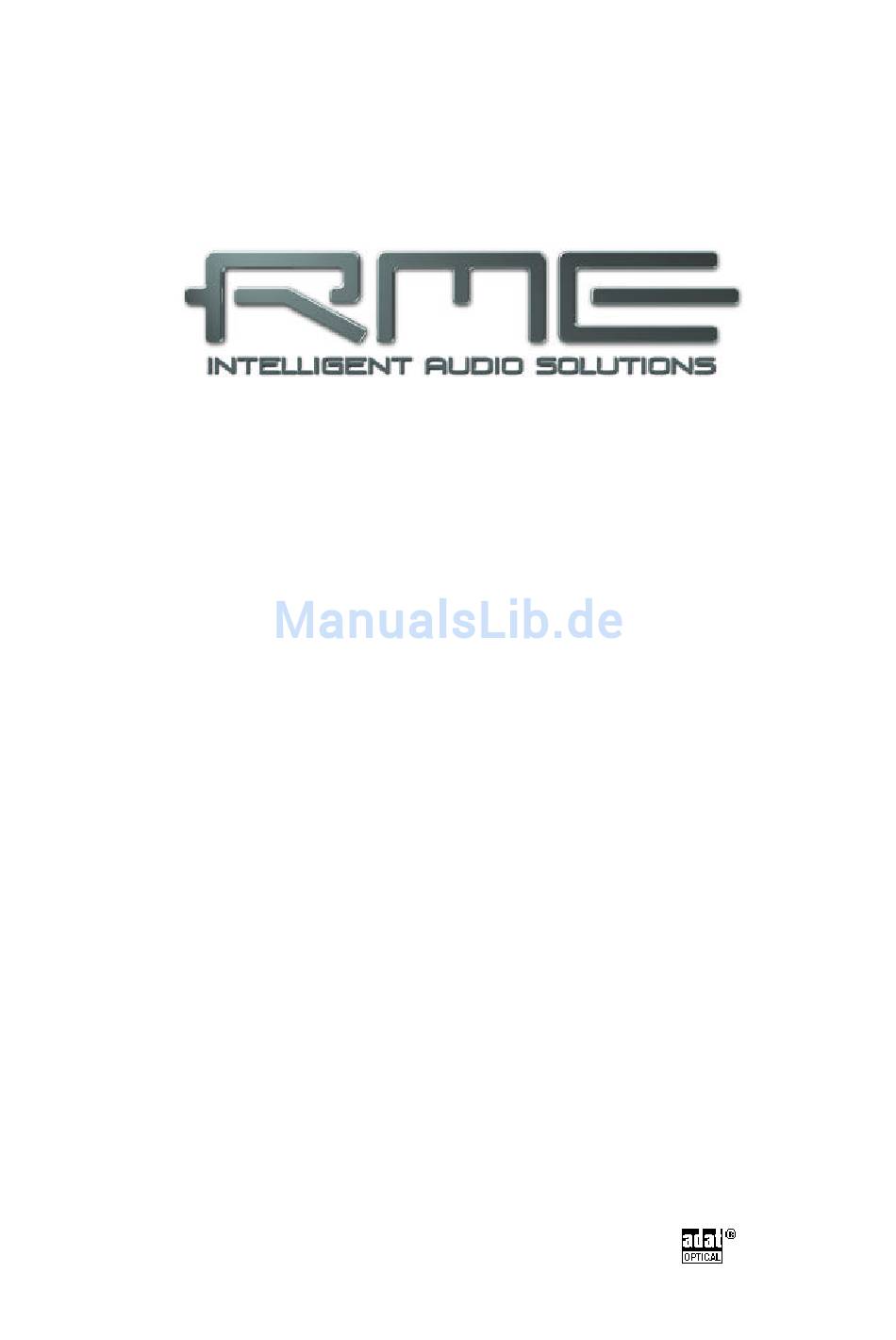

- Seite 1 Bedienungsanleitung ADI-8 DD ® SyncAlign ® SyncCheck Intelligent Clock Control Hi-Precision 24 Bit / 96 kHz 8 Channel Dual Universal Format Converter 8 Channel Sample Rate Converter ® ® ADAT optical / TDIF -1 / AES/EBU Interface TDIF-1 24 Bit Interface...
-
Seite 2: Inhaltsverzeichnis
AES/EBU – SPDIF.................. 26 11.3 Clock-Entkopplung mit dem SRC............27 11.4 Der SRC als Signal Conditioner .............. 27 Bedienungselemente und Anschlüsse ............28 Steckerbelegungen ..................29 Blockschaltbild .................... 30 Garantie ......................31 Anhang ......................31 Bedienungsanleitung ADI-8 DD © RME... -
Seite 3: Einleitung
Als konsequente Fortsetzung RMEs weltweit erfolgreicher ADI-8 Serie beinhaltet auch der DD ausgefeilte Schaltungstechnologie und modernste integrierte Schaltkreise, bei vollen 8 Kanälen in 24 Bit und 96 kHz. Der ADI-8 DD ist ein einmalig leistungsfähiges und hochqualitatives Ge- rät, welches Sie auch in vielen Jahren noch begeistern wird. -
Seite 4: Technische Merkmale
• Signal Adaptation Circuit: Signalrefresh durch Zentrierung und Hysterese • Überspannungsschutz • Pegelbereich: 1,0 Vss – 5,6 Vss • Lock Range: 27 kHz – 112 kHz • Jitter bei Sync auf Eingangsignal: < 3 ns • Schalter für interne Terminierung 75 Ohm Bedienungsanleitung ADI-8 DD © RME... -
Seite 5: Ausgänge
• Selbsteinstellendes, steilflankiges Digital-Aliasingfilter (-110 dB) • Rechengenauigkeit: 24 Bit • Dynamic Range: 128 dBA • Klirrfaktor (THD+N): -117 dB (0,00014%) • Eingangs- und Ausgangs-Samplefrequenz: 27 kHz - 103 kHz • Unterstützt Varispeed-Anwendungen durch schnelles Tracking Bedienungsanleitung ADI-8 DD © RME... -
Seite 6: Inbetriebnahme 5.1 Schnellstart
Diese Aussage müssen wir allerdings etwas relativieren, denn wir konnten es nicht lassen, und haben in den ADI-8 DD alles eingebaut was nur irgendwie denkbar und möglich war. Demzu- folge finden Sie in Kapitel 10 auch einige Anwendungsbeispiele, welche die logische Struktur der Frontplatte aufbrechen. -
Seite 7: Der Dd Leicht Verständlich
Der zweite Sonderfall betrifft den Betrieb als 'ADAT zu TDIF und umgekehrt' Konverter, also ADAT/TDIF bidirektional. Bis hierher kann der ADI-8 DD sowohl AES zu TDIF als auch AES zu ADAT problemlos in beide Richtungen gleichzeitig wandeln. ADAT zu TDIF ist jedoch genauso wie TDIF zu ADAT eine Funktion des linken Teils, erfordert also eine Umschaltung des Ein- ganges, und ist daher nicht gleichzeitig möglich. -
Seite 8: Bedienung
ADAT- und TDIF-Ports (Main/Aux) das gleiche Signal zugeführt, womit sich die Vertei- lung auf 2 x ADAT und 2 x TDIF verdoppelt. Durch die freie Wahl der Eingänge kann also - ohne umzuverkabeln - problemlos zwischen allen angeschlossenen Geräten kopiert und verteilt werden. Bedienungsanleitung ADI-8 DD © RME... -
Seite 9: Der Aes Zu Adat/Tdif Konverter Allgemeines
6. Der AES zu ADAT/TDIF Konverter 6.1 Allgemeines Die im weiteren Verlauf auch kurz 'linker Teil' des ADI-8 DD genannte Funktionseinheit ist ein 8-kanaliger Format-Konverter von AES/EBU zu ADAT und TDIF, wobei das Ausgangssignal an ADAT und TDIF parallel ausgegeben wird. Solange das Gerät nicht im DS-Betrieb (Double Speed) arbeitet, steht das Ausgangssignal sogar parallel an beiden ADAT- und TDIF-Buchsen (MAIN/AUX) bereit. -
Seite 10: Input State Display
– und damit alle Clock- Probleme von vornherein zu erschlagen. Der SRC des ADI-8 DD bietet ein maximales Wandlungsverhältnis von 1:3 bzw 3:1. 96 kHz kann in jede beliebige Samplefrequenz bis herunter zu 32 kHz gewandelt werden, 32 kHz in jede beliebige Samplefrequenz bis herauf zu 96 kHz. -
Seite 11: Ausgänge Adat Optical/Tdif
6.5 Ausgänge ADAT Optical/TDIF Der ADI-8 DD verfügt über je zwei digitale Ausgänge im ADAT optical und TDIF-1 Format. Im normalen Betrieb sind nur die mit MAIN beschrifteten Ausgänge relevant. Bei Nutzung von mehr als den ersten 4 Kanälen und aktiviertem DS (Double Speed) sind die mit AUX beschrif- teten Ausgänge ebenfalls zu benutzen. -
Seite 12: Eingang Adat/Tdif (Copy Mode)
Über den Taster SOURCE stehen dem linken Teil auch ADAT und TDIF als Quelle zur Verfü- gung. Der ADI-8 DD verwandelt sich dadurch in einen einzigartigen ADAT zu TDIF und TDIF zu ADAT Formatkonverter, eine digitale Patchbay und einen Signalverteiler. Diese beiden Quellen werden mit gelben LEDs besonders gekennzeichnet, handelt es sich hier doch um die Haupt-Eingänge des rechten Teils (des ADAT/TDIF zu AES-Wandlers), die diesem aber... -
Seite 13: Der Adat/Tdif Zu Aes/Ebu Konverter Allgemeines
Clock-Setup zu vermeiden. 7.2 Eingänge Der ADI-8 DD verfügt über je zwei Eingänge im ADAT optical und TDIF-1 Format. Die Wahl des Einganges erfolgt über den Taster SOURCE. Im normalen Betrieb sind nur die mit MAIN beschrifteten Eingänge relevant. Die Nutzung von mehr als den ersten 4 Kanälen bei aktiviertem DS (Double Speed) erfordert zusätzlich die mit... -
Seite 14: Input State Display
Die TDIF-1 Anschlüsse des ADI-8 DD sind kompatibel zu allen Geräten mit einer solchen Schnittstelle, beispielsweise DA-38 und DA-88. Eine SD-PLL sorgt für optimale Wiedergabe- qualität. RMEs exklusives SyncCheck prüft die Synchronität bei Nutzung beider TDIF Ports. Der Anschluss erfolgt über ein spezielles TDIF-Kabel, welches im Fachhandel erhältlich ist (Bezeichnung Tascam PW-88D). -
Seite 15: Ausgänge Aes/Ebu
7.4 Ausgänge AES/EBU Auf der Rückseite des ADI-8 DD befinden sich die AES/EBU-Ausgänge in Form von vier XLR- Buchsen. Jeder Ausgang ist trafosymmetriert, galvanisch getrennt, und kompatibel zu allen Geräten mit AES/EBU-Schnittstelle. Der Anschluss erfolgt über symmetrisches Kabel mit XLR- Steckverbindern. -
Seite 16: Eingang Aes/Ebu (Copy Mode)
Signalverlauf innerhalb des ADI-8 DD, auch für diesen Copy Mode. Hinweis auf besondere Funktionen In der Betriebsart AES zu AES, die nur im rechten Teil möglich ist, bietet der ADI-8 DD mehre- re Sonderfunktionen. Das rechte INPUT STATE Display arbeitet dann genau wie das linke, zeigt also LOCK/SYNC und EMPHASIS pro AES-Eingang. -
Seite 17: Clock Sektion 8.1 Clock Konfiguration
8. Clock Sektion 8.1 Clock Konfiguration Der ADI-8 DD bietet für linken und rechten Teil eine fast identische Clock-Sektion, mit profes- sionellen Möglichkeiten die ihresgleichen suchen. Die einmalige ICC Technologie (Intelligent Clock Control) erlaubt einen flexiblen Einsatz beider Funktionseinheiten mit interner Clock (44.1 und 48 kHz, im DS-Modus 88.2 und 96 kHz), externer Wordclock, oder den digitalen Ein-... -
Seite 18: Lock, Synccheck Und Syncalign
Frequenz erhalten, da die PLL als Regelschleife die Frequenz des Empfängers nachführt. Wird an den ADI-8 DD ein ADAT, TDIF oder AES Signal angelegt, hört die entsprechende Ein- gangs-LED auf zu blinken. Das Gerät signalisiert LOCK, also ein gültiges, einwandfreies Ein- gangssignal. -
Seite 19: Wordclock Ein- Und Ausgang
Er ist aktiv wenn in der Clock Sektion EXT gewählt wird. Das an der BNC-Buchse anliegende Signal kann Single oder Double Speed sein, der ADI-8 DD stellt sich automatisch darauf ein. Sobald ein gültiges Signal erkannt wird leuchtet die LED EXT konstant, ansonsten blinkt sie. -
Seite 20: Word Clock
*Jitter ist, solange er keine Funktionsstörung verursacht, nur ein Problem bei AD- und DA-Wandlung. Bei rein digitalen Geräten wie dem ADI-8 DD ist Jitter quasi bedeutungslos, da alle Daten selbst bei hohem Jitter unverändert bleiben. Bedienungsanleitung ADI-8 DD © RME... -
Seite 21: Verkabelung Und Abschlusswiderstände
(Master-) Recorders verbunden sein. Beim Betrieb mehrerer Recorder müssen die- se untereinander mit einem Sync-Kabel (Bezeichnung Tascam PW-88S) verbunden sein. Was Sie gar nicht wissen müssen: Der ADI-8 DD geht auch auf die Eigenheiten der ersten DTRS-Maschine ein, der DA-88, ist also ohne weitere Einstellungen oder Besonderheiten mit diesem Gerät verwendbar. -
Seite 22: Betriebsarten Und Anwendungshinweise
10. Betriebsarten und Anwendungshinweise In diesem Kapitel sind die Konvertierungsfunktionen des ADI-8 DD funktionell und nach linkem und rechtem Teil gelistet. Zunächst werden die Funktionen des linken Teils beschrieben. Ab Kapitel 10.7 folgt der rechte Teil. Kapitel 10.13 beschreibt einen Sonderfall, in dem beide Teile zusammen betrieben werden. -
Seite 23: 16-Kanal Adat/Tdif Zu Adat || Tdif Converter (48 Khz)
10.9 8-Kanal AES zu AES Sample Rate Converter (96 kHz) SOURCE: AES Bemerkung: Nach Aktivierung des Sample Rate Converters (SRC) und Nutzung der internen Clock (INT) kann die gewünschte Ausgangs-Samplefrequenz frei über den Clock-Taster einge- stellt werden. Bedienungsanleitung ADI-8 DD © RME... -
Seite 24: 2-Kanal Aes Auf 8-Kanal Aes Splitter (96 Khz)
10.10 2-Kanal AES auf 8-Kanal AES Splitter (96 kHz) SOURCE: AES Bemerkung: Wenn nur ein AES/EBU-Eingang belegt wird, schaltet der ADI-8 DD automatisch in einen Verteilermodus. Dabei wird das Eingangssignal auf alle Stereo-Ausgangskanäle ko- piert (Splitter 1 auf 4), erscheint also an allen 4 AES Ausgängen. Wurde im linken Teil eben- falls AES gewählt gilt dies auch für die ADAT/TDIF Ausgänge (siehe 10.3). -
Seite 25: Technischer Hintergrund
Hinweis: Ein ideales Gespann ergibt sich bei Kombination des ADI-8 DD mit der Digital I/O Karte RME Hammerfall Light (DIGI9636). Die Karte beherrscht ebenfalls Sample Split, direkt in Hardware, und kann so mittels ADI-8 DD maximal 4 AES/EBU I/O mit jeweils 2 Kanälen 96 kHz/24 Bit bereitstellen, egal ob am PC oder Mac. -
Seite 26: Aes/Ebu - Spdif
Kopierschutz und der Emphasis führen. Das war früher auch tatsächlich so, heutzutage handelt es sich jedoch grundsätzlich um künstliche Funktionseinschränkungen. Viele Geräte mit SPDIF-Eingang verstehen heutzutage auch das Professional Format. Geräte mit AES3 Eingang akzeptieren (mittels Kabeladapter) fast immer auch Consumer-SPDIF. Bedienungsanleitung ADI-8 DD © RME... -
Seite 27: Clock-Entkopplung Mit Dem Src
Eingangssignale während der Umrechnung auf die gewünschte Samplefrequenz, beziehungsweise auf die gewünschte Taktreferenz. Damit kann in einem zentral getakteten Studio jedes Gerät über den ADI-8 DD an jedes belie- bige andere Gerät angeschlossen werden, unabhängig von den ursprünglich vorhandenen Möglichkeiten. -
Seite 28: Bedienungselemente Und Anschlüsse
Clock Quelle Interne Clock Statusanzeige Professional Input 44.1 / 48 kHz Lock der Eingänge Consumer TDIF TDIF Extern (Wordclock) mit DS: Emphasis Optischer Ausgang ADAT ADAT Intern 88.2 / 96 kHz Audiopegel Rückseite Netzanschluss Ausgänge Eingänge Bedienungsanleitung ADI-8 DD © RME... -
Seite 29: Steckerbelegungen
Übertragung handelt – in der Phase invertiert. 14. Blockschaltbild Auf der folgenden Seite befindet sich ein Blockschaltbild des ADI-8 DD. Es zeigt eine Funkti- onsübersicht des Gerätes, um Hilfestellung in Fragen des Routings und der Funktionen zu ge- ben. Um verständlich und übersichtlich zu bleiben ist es jedoch in einigen Punkten stark verein- facht, und zeigt nicht alle möglichen Funktionen. - Seite 30 14. Blockschaltbild Bedienungsanleitung ADI-8 DD © RME...
-
Seite 31: Garantie
Garantie, und sind daher bei Beseitigung kostenpflichtig. Schadenersatzansprüche jeglicher Art, insbesondere von Folgeschäden, sind ausgeschlossen. Eine Haftung über den Warenwert des ADI-8 DD hinaus ist ausgeschlossen. Es gelten die All- gemeinen Geschäftsbedingungen der Firma Synthax OHG. - Seite 32 Beim Anschluß externer Geräte an dieses Gerät ist für die Einhaltung der Grenzwerte eines Class B Gerätes unbedingt abgeschirmtes Kabel zu verwenden. FCC Compliance Statement: Tested to comply with FCC standards for home or office use. Bedienungsanleitung ADI-8 DD © RME...
