2.1.6 Installation Sicherer Stopp ( - nur FC
302) (und FC 301 in Baugröße A1)
2 2
Die Installation der Stoppkategorie 0 (EN 60204) gemäß
Sicherheitskat. 3 (EN 954-1) / PL „d" (ISO 13849-1) ist folgen-
dermaßen auszuführen:
1. Entfernen Sie die werksseitig angebrachte
Kabelbrücke zwischen Klemme 37 und Klemme 12
(24 V DC). Es reicht nicht aus, das Kabel nur
durchzuschneiden oder zu unterbrechen. Es muss
vollständig entfernt werden, um Fehlkontaktierung
zu vermeiden. Siehe Kabelbrücke in Abbildung.
2. Schließen Sie Klemme 37 mit einem gegen
Kurzschluss geschützten Kabel (verstärkte Isolation)
über eine Sicherheitsvorrichtung gemäß Kat. 3 (EN
954-1) / PL "d"
Versorgung an. Sind die Sicherheitsvorrichtung
und der Frequenzumrichter im selben Schalt-
schrank untergebracht, darf auch ein normales
Kabel verwendet werden.
3. Die Funktion „Sicherer Stopp" genügt nur dann Kat.
3 (EN 954-1) / PL "d"
spezieller Schutz vor, oder die Vermeidung von,
leitfähiger Verschmutzung vorgesehen ist. Ein
solcher Schutz wird durch Verwendung von FC 302
mit Schutzart IP54 oder höher erreicht. Werden FC
302 mit einer niedrigeren Schutzart (oder FC 301
A1, die nur in Schutzart IP21 geliefert werden)
verwendet, muss eine Betriebsumgebung
entsprechend dem Inneren einer IP54-Kapselung
sichergestellt werden. Falls in der Betriebsum-
gebung die Gefahr von leitfähiger Verschmutzung
besteht, besteht eine offensichtliche Lösung in der
Montage der Geräte in einem Schrank mit
Schutzart IP54.

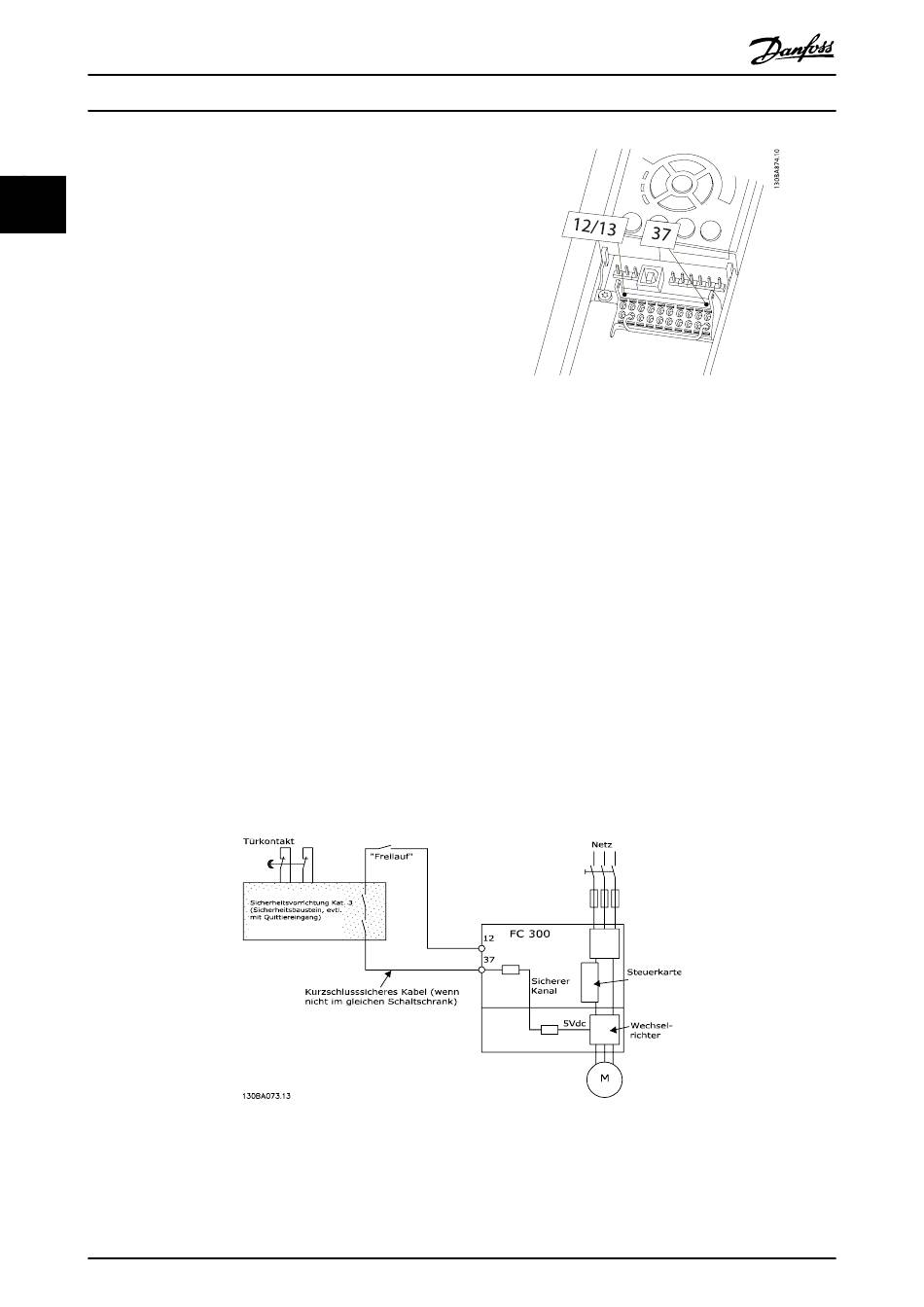

Abbildung 2.2 Abbildung der wesentlichen Aspekte einer Installation zum Erzielen der Stoppkategorie 0 (EN 60204-1) mit Sicherheitskategorie
3 (EN 954-1) / PL "d" (ISO 13849-1).
10
®
VLT AutomationDrive FC 300 Produkt-
handbuch
(ISO 13849-1) an die 24-V-DC-
(ISO 13849-1), wenn ein
®
MG.33.AH.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 2.1 Kabelbrücke (Jumper) zwischen Klemme 37 und
Klemme 12 (24 V DC)
Die folgende Abbildung zeigt als Beispiel eine Anwendung
mit Stoppkategorie 0 (EN 60204-1) gemäß Sicherheitska-
tegorie 3 (EN 954-1) / PL "d" (ISO 13849-1). Der Schaltkreis
wird durch einen Türöffnungskontakt unterbrochen. Aus der
Abbildung ist ebenfalls ersichtlich, wie ein nicht sicherheits-
bezogener Freilaufkontakt angeschlossen werden kann.
