Danfoss VLT AutomationDrive FC 300 Produkthandbuch Seite 19

Installieren
Bei Verwendung eines Trennschalters (Baugröße A4/A5)
muss der Erdungsanschluss links im Frequenzumrichter
erfolgen.

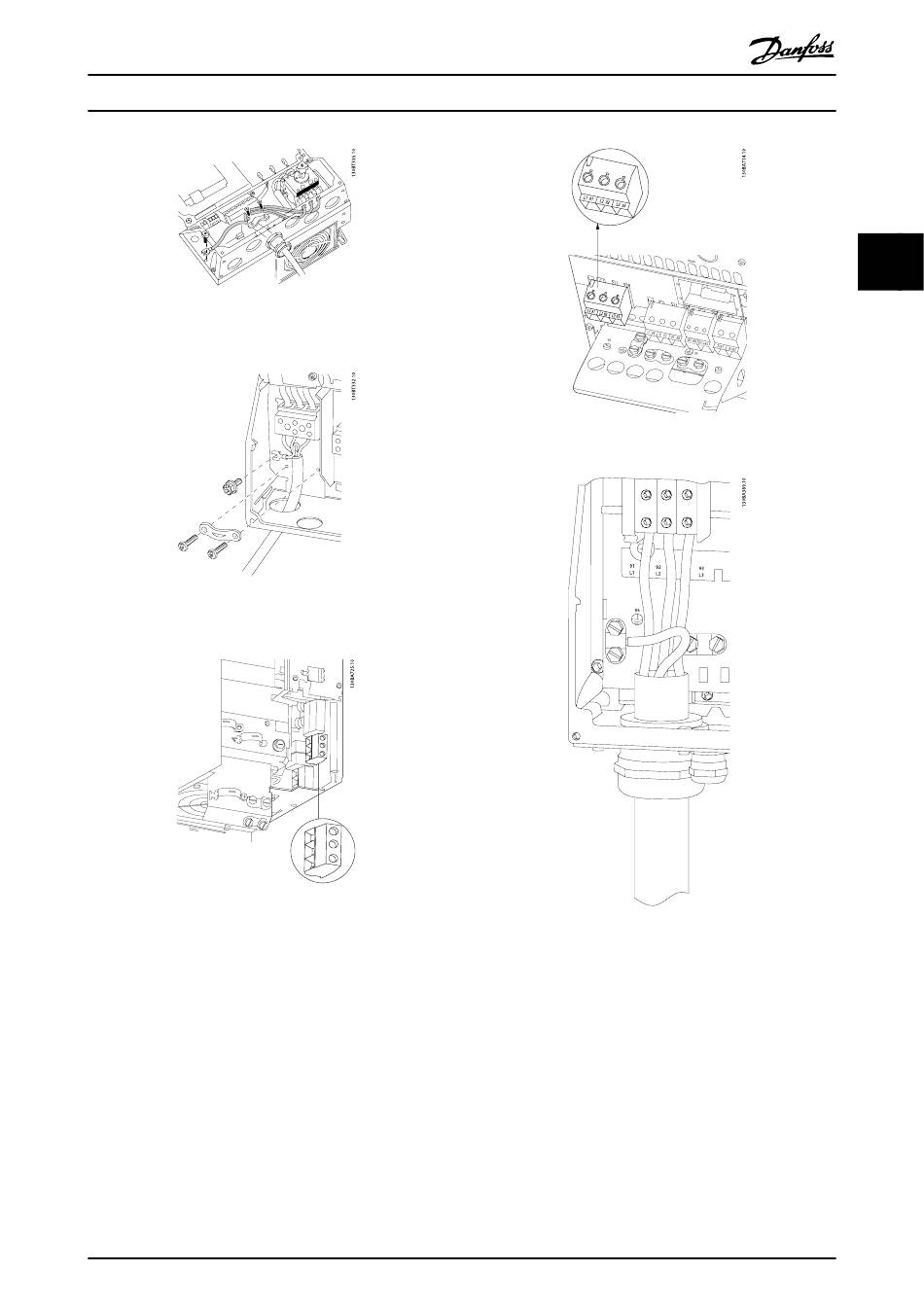

Abbildung 3.3 Netzanschluss bei Baugrößen B1 und B2 (IP21/
NEMA 1 und IP55/66/NEMA 12).
Abbildung 3.4 Netzanschluss bei Baugröße B3 (IP20).
®
VLT AutomationDrive FC 300 Produkt-
handbuch
®
MG.33.AH.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 3.5 Netzanschluss bei Baugröße B4 (IP20).
Abbildung 3.6 Netzanschluss bei Baugrößen C1 und C2 (IP21/
NEMA 1 und IP55/66/NEMA 12).
3 3
19
