Anschlussbeispiele - Danfoss VLT AutomationDrive FC 300 Produkthandbuch

Installieren
Abbildung 3.21 3.

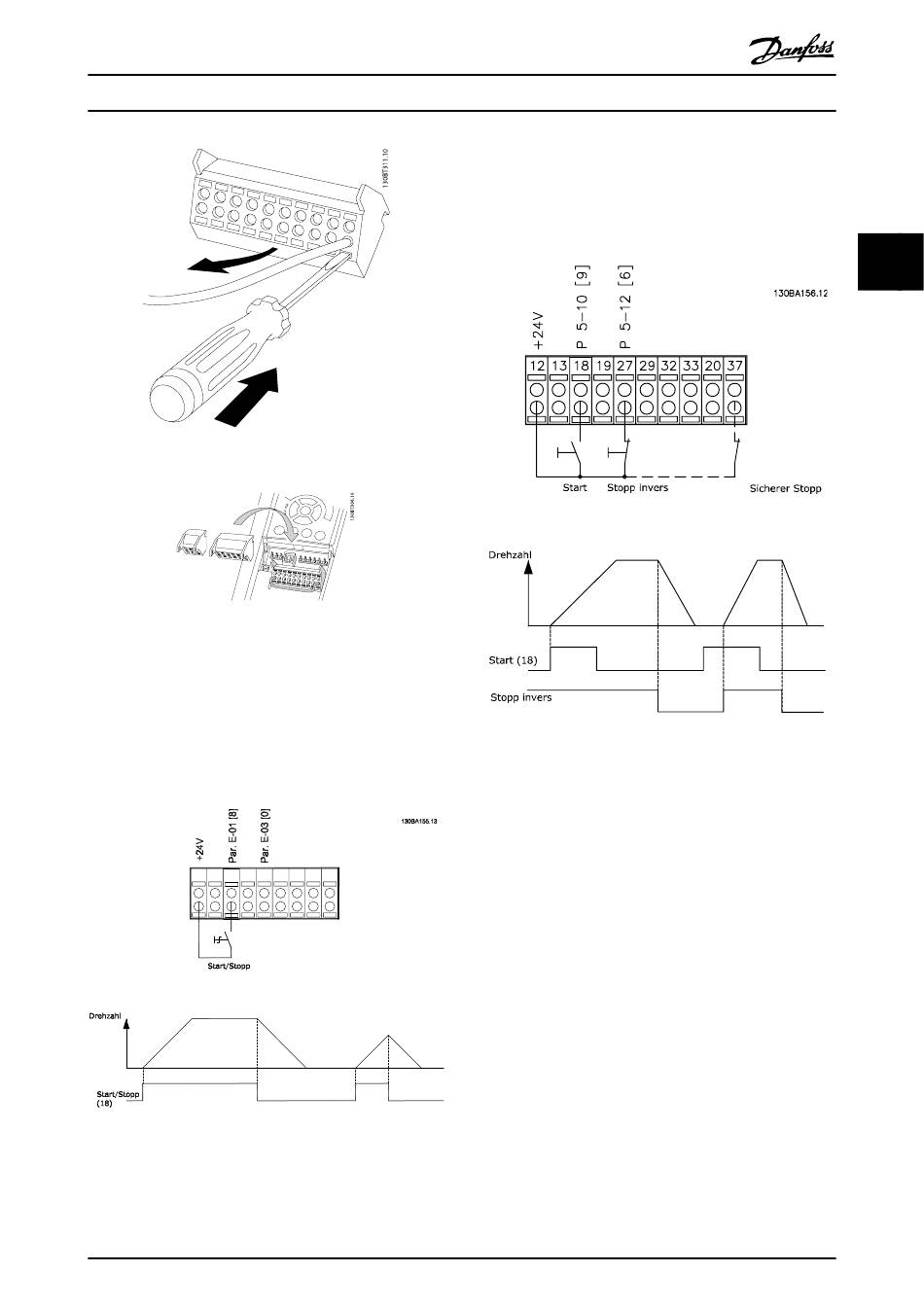

3.3 Anschlussbeispiele

3.3.1 Start/Stopp
Klemme 18 = 5-10 Klemme 18 Digitaleingang [8] Start
Klemme 27 = 5-12 Klemme 27 Digitaleingang [0] Ohne
Funktion (Standardeinstellung Motorfreilauf (inv.))
Klemme 37 = Sicherer Stopp (wenn verfügbar!)
®
VLT AutomationDrive FC 300 Produkt-
handbuch
®
MG.33.AH.03 - VLT ist eine eingetragene Marke von Danfoss.
3.3.2 Puls-Start/Stopp
Klemme 18 = 5-10 Klemme 18 DigitaleingangPulsstart, [9]
Klemme 27= 5-12 Klemme 27 DigitaleingangStopp invers, [6]
Klemme 37 = Sicherer Stopp (wenn verfügbar!)
3 3
29
