Allgemeine Beschreibung

Die Arbeitsmaschine wurde für das Umpflanzen von
Pflanzen (zum Beispiel kleinen Gemüsepflanzen, Blu-
men, Tabakpflanzen, in Gewächshäusern vorgezogenen
Pflanzen usw.) entwickelt und konstruiert, die in Torf mit
konischer oder zylindrischer Form wurzeln, auch mit
geringen Abmessungen sowie mit wenig entwickeltem
Blattapparat (siehe "Abmessungen der Pflanze").
Die Arbeitsmaschine ist halbgetragen, verfügt über eine
Konstruktion zur Verbindung mit dem Dreipunkt-An-
schluss der Zugmaschine und eignet sich zum Arbeiten
auf dem Feld und im Gewächshaus.
Die beweglichen Organe (Verteiler, Auswerfer usw.) wer-
den von den Antriebsrädern der Arbeitsmaschine ange-
trieben (wenn sie im Kontakt mit dem Boden sind) sowie
Hauptelemente

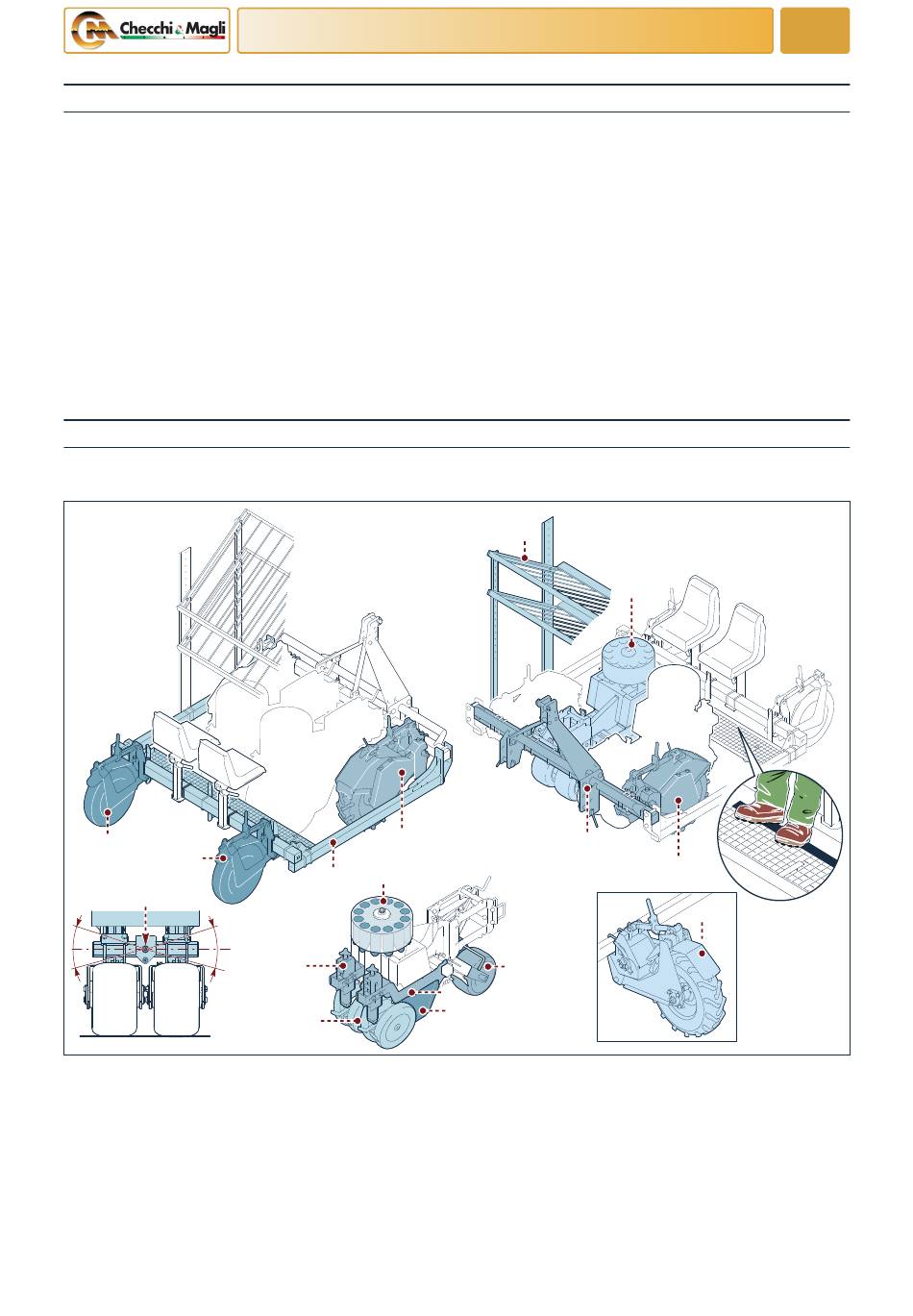

Die Abbildung zeigt die Arbeitsmaschine mit zwei Umpflanzeinheiten.
E
D
T
UN41-0473MM
A) Rahmen
B) Rechtes Antriebsrad
C) Linkes Antriebsrad
D) Rechtes Stützrad
E) Linkes Stützrad
F) Umpflanzeinheit
G) Tablettmagazin
H) Struktur für die Anbringung am Dreipunktanschluss
des Schlepper
L) Verteiler mit sich öffnenden Bechern
Deutsche Sprache
TECHNISCHE INFORMATIONEN
B
A L
R
S
N
M
3
von der Fahrt des Schleppers.
Die Pflanzen fallen aus dem Verteiler in die von den
Pflugscharen geschaffenen Furchen und die Stampfrä-
der verfüllen und drücken das Erdreich um die Scholle
der Pflanze an.
Die Arbeitsmaschine wird in verschiedenen Modellen
produziert, die sich vor allem durch die Anzahl der ins-
tallierten Umpflanzeinheiten unterscheiden.
Jede Einheit verpflanzt gleichzeitig zwei Pflanzenreihen.
Die Antriebsräder (rechts und links) können beide ange-
trieben werden oder nur eins und das andere Losrad.
Das Modell mit einer Arbeitseinheit weist nur ein An-
triebsrad auf.
G
F
H
P
M) Verdichtungsräder
N) Furchenöffner
P) Schwimmräder
Q) Antriebsrad mit Rapid Shift Schaltung
Das Antriebsrad mit Schaltung Rapid Shift wird alterna-
tiv zum Antriebsrad montiert.
R) Linker Seitenrahmen
S) Rechter Seitenrahmen
T) Quergelenk: ermöglicht eine Anpassung der Einheit
an den Boden
2
C
Q
