Cambio gamma interbina
25 - 26
UN41-0493MM

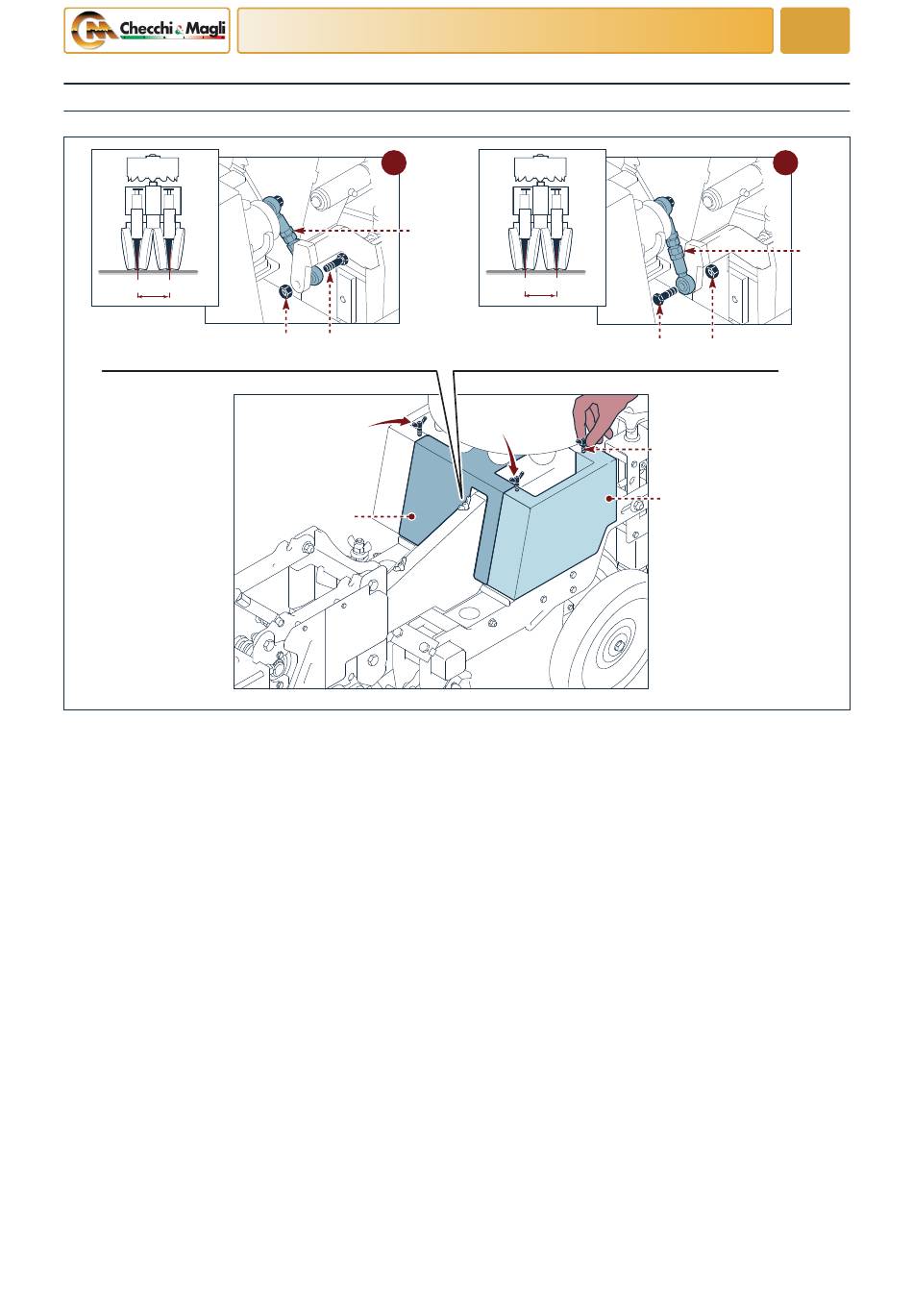

Per cambiare la gamma interbina da 25 ÷ 26 alla gamma
27 ÷ 30 e viceversa procedere come descritto.
1) Svitare le viti (A).
2) Rimuovere il carter (B).
3) Rimuovere il carter (C).
4) Svitare il dado (D).
5) Sfilare la vite (E).
6) Posizionare il tirante (F) come indicato nell'illustra-
zione (1) per scegliere la gamma di interbina 25 ÷
26.
Posizionare il tirante (F) come indicato nell'illustra-
zione (2) per scegliere la gamma di interbina 27 ÷
30.
Lingua italiana
INFORMAZIONI SULLE REGOLAZIONI
1
F
D E
C
19
27 - 28 - 29 - 30
7) Infilare la vite (E).
8) Avvitare il dado (D).
9) Posizionare il carter (C).
10) Posizionare il carter (B).
11) Avvitare le viti (A).
- In base alla gamma scelta effettuare la regolazione
della bina richiesta (vedere "Regolazione bina da 25
a 26 e viceversa" e "Regolazione bina compresa nella
gamma 27 ÷ 30 e viceversa").
5
2
F
E D
A
B
