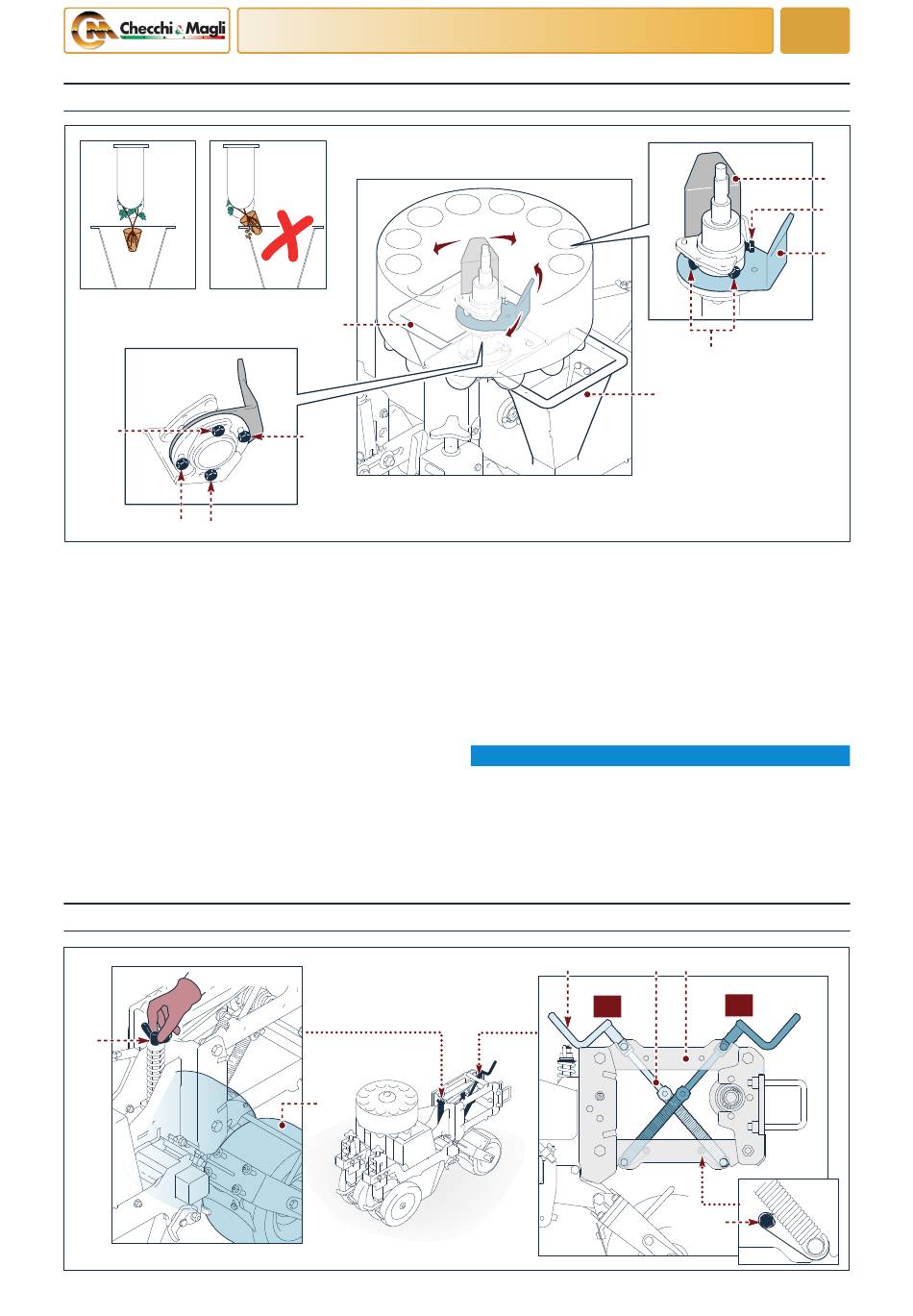

Regolazione della fase di apertura del bicchiere
F
E
F
UN41-0496MM
In relazione al tipo di piantine e alla velocità di rotazione,
può accadere che le piantine, scendendo dal distributo-
re, urtino lateralmente l'imboccatura del tubo di caduta
provocando la discesa della piantina non perpendicola-
re.
La camma (A) regola l'apertura del bicchiere per centrare
la piantina con il tubo di caduta (C).
La camma (B) regola l'apertura del bicchiere per centrare
la piantina con il tubo di caduta (D).
Per la regolazione procedere come descritto.
1) Allentare le viti (E) e agire sulla camma (A).
- Ruotare la camma in direzione (1) per anticipare
l'apertura del bicchiere nel tubo di caduta (C).
Regolazione del carico dell'unità di trapianto
D
UN41-0497MM
Lingua italiana
INFORMAZIONI SULLE REGOLAZIONI
1
D
E
2) Effettuata la regolazione avvitare le viti (E).
3) Allentare le viti (F) e agire sulla camma (B).
4) Effettuata la regolazione avvitare le viti (F).
Non allentare le viti (G) per non variare la posizione
del freno o l'altezza delle camme.
F
24
2
1
2
C
- Ruotare la camma in direzione (2) per ritardare l'aper-
tura del bicchiere nel tubo di caduta (C).
- Ruotare la camma in direzione (1) per anticipare
l'apertura del bicchiere nel tubo di caduta (D).
- Ruotare la camma in direzione (2) per ritardare l'aper-
tura del bicchiere nel tubo di caduta (D).
INFORMAZIONE
C A
A1
5
B
G
A
G
E
A2
B
Uso e manutenzione
