Conexión y desconexión de la máquina operadora al tractor
ATENCION
El acoplamiento de la máquina operadora al tractor
es una de las operaciones de mayor riesgo, ya que
puede requerir la intervención simultánea de varias
personas -con maniobras sincronizadas entre el con-
ductor del tractor y los operadores en terreno- cuya
eventual errónea descoordinación puede provocar
accidentes.
A
UN41-0501MM

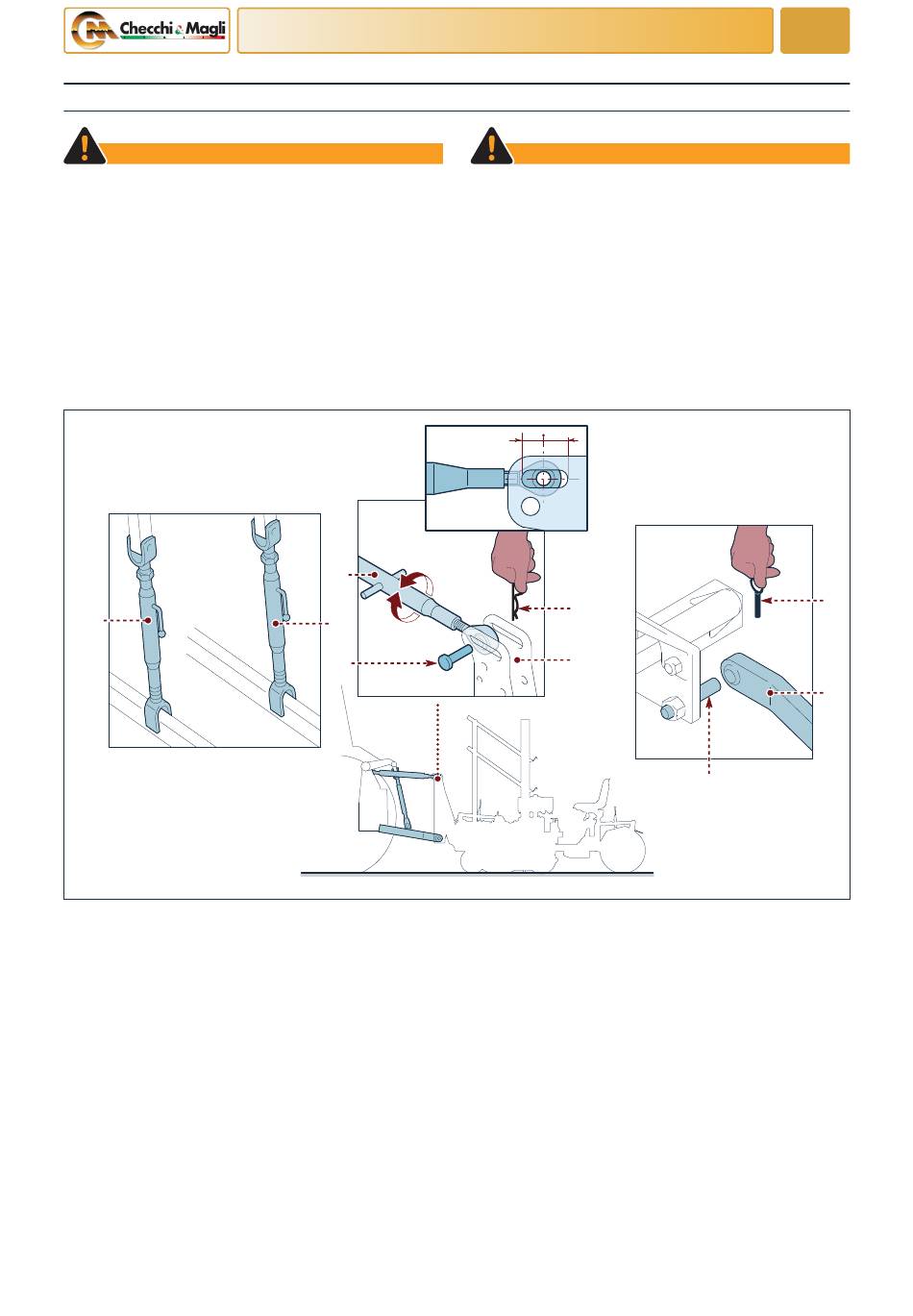

Para efectuar este acoplamiento proceder de la manera in-
dicada.
1) Posicionar la máquina operadora sobre terreno sóli-
do, plano y exento de riesgos.
2) Accionar el tractor para aproximar la conexión de tres
puntos a la estructura de elevación.
3) Alinear los brazos de la unidad de elevación con las
conexiones de la máquina operadora.
4) Apagar el motor del tractor, extraer y mantener en
custodia la llave de encendido.
5) Hacer girar los tirantes (A) para regular la altura de los
brazos de elevación (B) (véase el manual de instruc-
ciones del tractor).
6) Introducir los pernos (C) en los brazos de elevación y
aplicar las clavijas de seguridad (D).
7) Hacer girar el tirante (E) para regular su distancia res-
pecto de la conexión superior (F) de la estructura de
soporte.
Lengua español
INFORMACIONES SOBRE EL USO
Acoplar la máquina operadora sólo a un tractor de
adecuada potencia, provisto de elevador conforme
con lo establecido por las normas vigentes, respe-
tándose el peso máximo sobre el eje trasero y el peso
total móvil (véase el manual de uso del tractor).
Evaluar si es necesario lastrar la parte delantera del
tractor a fin de prevenir el peligro de encabritamien-
to y la pérdida de estabilidad en la conducción.
Controlar que el acoplamiento de la máquina opera-
dora al tercer punto de conexión del tractor quede
bloqueado de manera que no pueda desenganchar-
se.
E
A
G
Posicionar la articulación esférica del tirante en la
mitad de la ranura del soporte (véase la figura) para
absorber las oscilaciones de la máquina causadas por
las asperezas del terreno.
8) Introducir el perno (G) y la clavija de seguridad (H).
Para efectuar el desacoplamiento proceder de la manera
indicada.
1) Elegir una superficie plana y sólida para estacionar la
máquina operadora.
2) Hacer descender (mediante los mandos del tractor)
la máquina operadora hasta el suelo.
3) Detener el motor, extraer y mantener en custodia la
llave de encendido.
4) Retirar la clavija de seguridad (H) y extraer el perno
(G).
5) Retirar las clavijas de seguridad (D) y extraer los bra-
zos de elevación (B) desde la estructura de soporte
de la máquina operadora.
28
ATENCION
= =
H
F
6
D
B
C
Uso y mantenimiento
