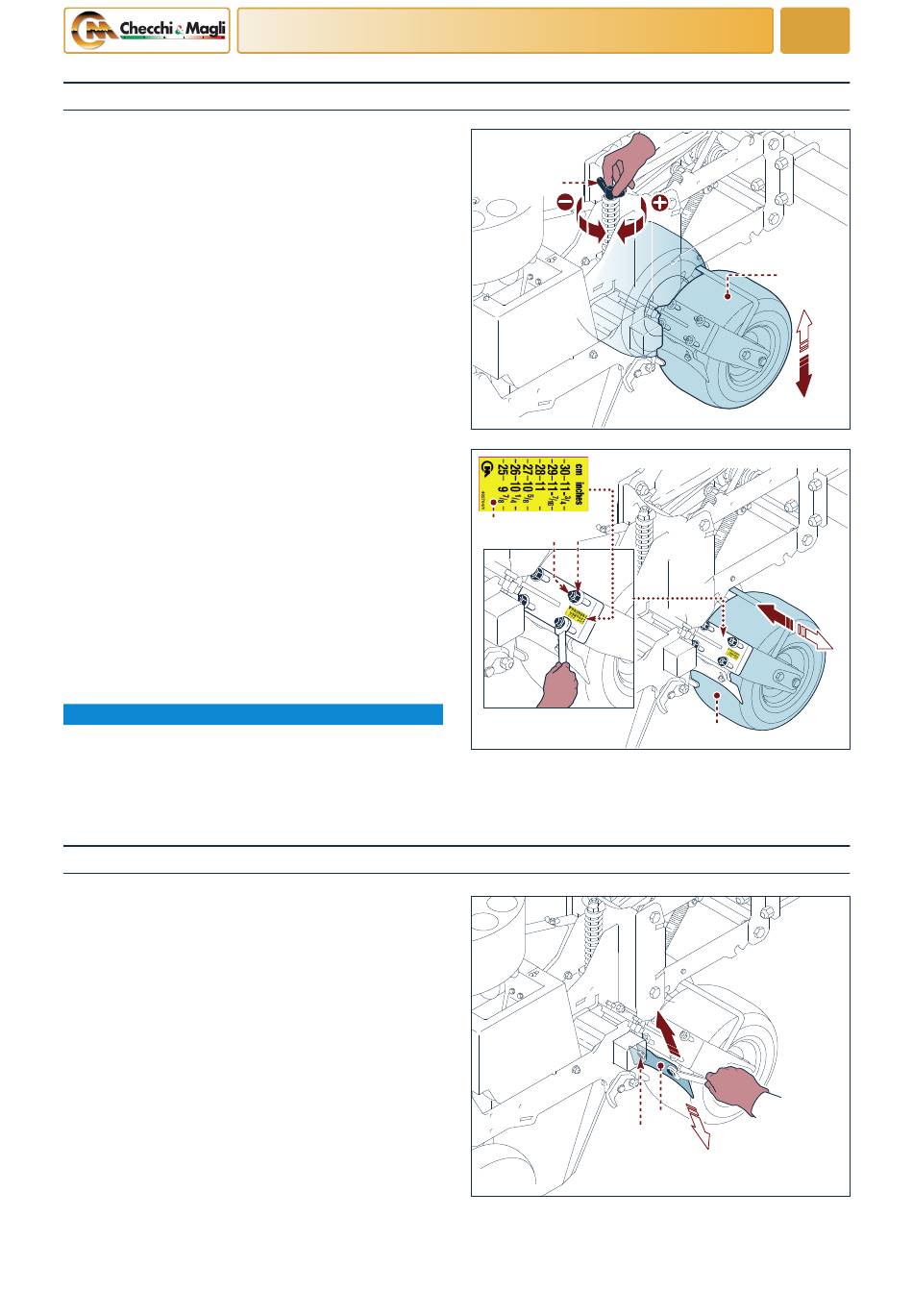

Regolazione carico e posizione ruote di galleggiamento
Le ruote di galleggiamento servono per compattare il
terreno davanti alla piantina e mantenere l'unità di tra-
pianto livellata con il terreno.
Per regolare il carico delle ruote procedere come descrit-
to.
1) Ruotare il pomello (A) in senso orario o antiorario per
aumentare o diminuire il carico delle ruote (B) sul ter-
reno.
Eseguire le stesse operazioni per regolare il carico delle
ruote nelle altre unità di trapianto installate.
Per regolare la posizione delle ruote rispetto al vomere
procedere come descritto.
1) Allentare i dadi (A).
2) Fare scorrere la ruota (B) sul supporto fino ad ottene-
re la posizione richiesta dalla bina.
La targa (D) indica la posizione che deve assumere la
ruota in funzione della bina.
Tenere come indice di riferimento la vite (C).
3) Avvitare i dadi (A).
Eseguire le stesse operazioni per regolare la posizione
dell'altra ruota.
INFORMAZIONE
La posizione deve essere corrispondente allo sposta-
mento dei telai dell'unità di trapianto (vedere "Rego-
lazione bina").
Regolazione raschietto ruote di galleggiamento
Il raschietto serve per pulire le ruote di galleggiamento
dall'accumulo di terreno e dai detriti.
Per la regolazione eseguire le operazioni descritte.
1) Allentare le viti (A).
2) Alzare o abbassare il raschietto (B) della ruota di gal-
leggiamento fino a raggiungere la posizione deside-
rata.
3) Avvitare le viti (A).
Eseguire le stesse operazioni per regolare i raschietti nel-
le altre unità di trapianto.
Lingua italiana
INFORMAZIONI SULLE REGOLAZIONI
UN41-0483MM
D
UN41-0484MM
UN41-0490MM
16
A
A
C
B
B
A
5
B
Uso e manutenzione
