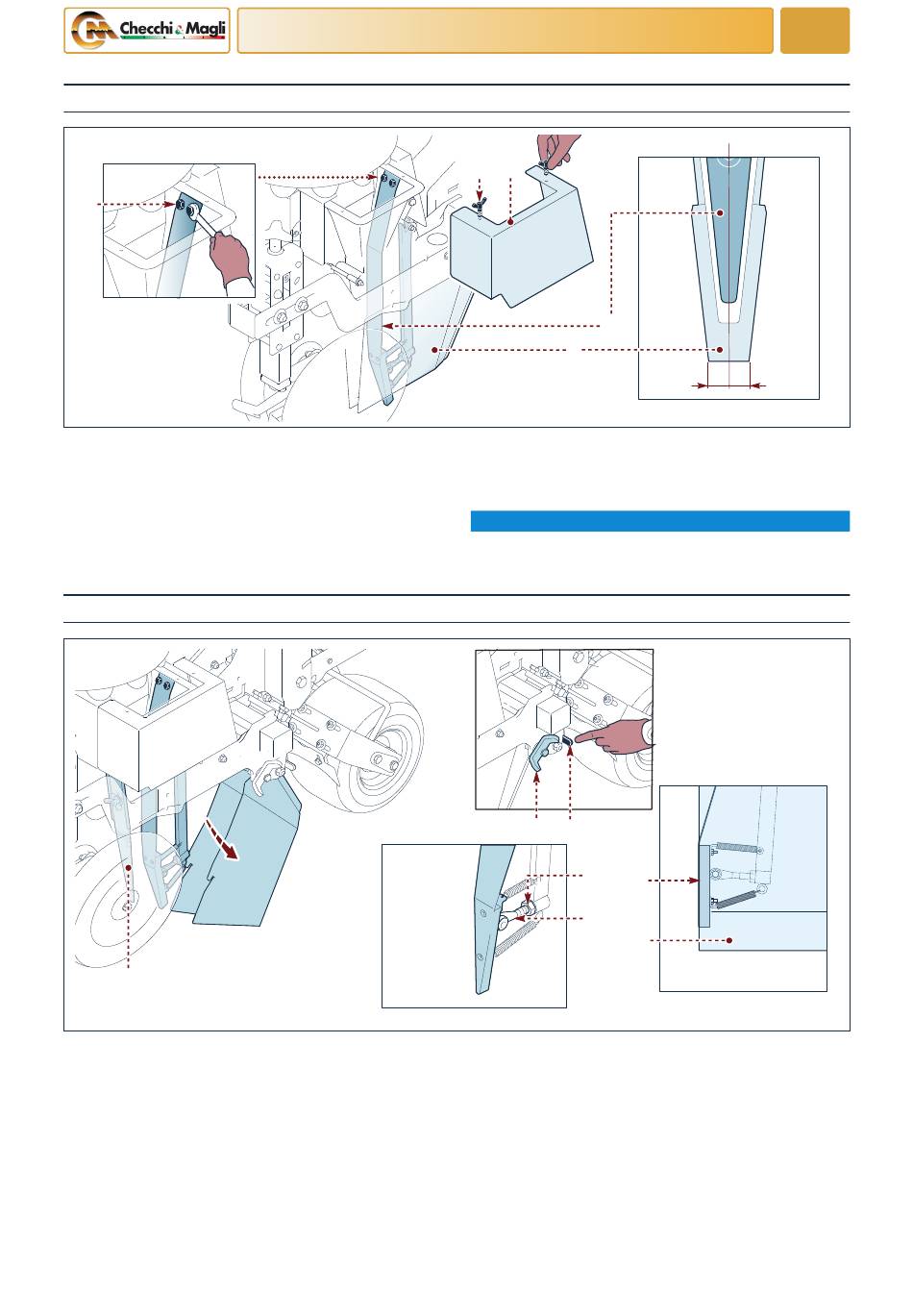

Réglage symétrique du disque flexible par rapport au soc
D
UN41-0491MM
Effectuer les opérations décrites pour procéder au ré-
glage.
1) Dévisser les vis (A).
2) Enlever le carter (B).
3) Desserrer les vis (D).
4) Centrer le disque flexible (E) par rapport au soc (F).
Réglage de la position du disque flexible par rapport au soc
H
UN41-0492MM
Pour le réglage, suivre la description.
1)
Desserrer l'écrou papillon (A).
2)
Tourner le levier de sécurité (B).
3)
Pousser le soc vers l'avant et le tourner vers le bas.
4)
Desserrer l'écrou (E).
5)
Tourner l'élément (D) pour positionner le disque
flexible (L) au ras du soc (G) d'après l'illustration.
Langue française
INFORMATIONS CONCERNANT LES REGLAGES
A
5) Serrer les vis (D).
6) Positionner le carter (B).
7) Serrer les vis (A).
INFORMATION
Vérifier que le disque flexible ne frotte pas sur le soc.
6)
7)
8)
9)
10) Serrer l'écrou papillon (A).
17
B
E
F
A
B
E
L
D
G
Visser l'écrou (E).
Repositionner le soc dans la position de travail.
Vérifier que le dispositif Plant Control (H) se trouve à
l'intérieur du soc.
Vérifier que le levier de sécurité (B) bloque le soc.
5
= =
Utilisation et entretien
