Anschlussleiste Spannungsversorgung - Inxpect LBK System BUS Betriebsanleitung

8. Technische Spezifikationen
Anschlussleiste Symbol
Digital Out -
4
3
2
1
-
Info: Die verwendeten Kabel dürfen max. 30 m lang sein
und müssen eine Betriebstemperatur von mindestens
90 °C haben.
Info: Nur Kupferdrähte mit mindestens 18 AWG und
einem Anziehdrehmoment von 0,62 Nm (5,5 lbs in)
verwenden.
8.2.2 Spannungs- und
Stromgrenzwerte für die
Digitaleingänge
Die Digitaleingänge (Eingangsspannung 24 V DC)
weisen die folgenden Spannungs- und
Stromgrenzwerte gemäß EN 61131-2:2003 auf.
Spannungsgrenzwerte
0 von -3 bis 11 V
1 von 11 bis 30 V
Stromgrenzwerte
0 15 mA
1 von 2 bis 15 mA
72
Beschreibung Pin
GND, 7
gemeinsames
Bezugspotenzial
für alle
Digitalausgänge
Ausgang 4 8
(OSSD4)
Ausgang 3 9
(OSSD3)
Ausgang 2 10
(OSSD2)
Ausgang 1 11
(OSSD1)
GND, 12
gemeinsames
Bezugspotenzial
für alle
Digitalausgänge
Type 3
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA

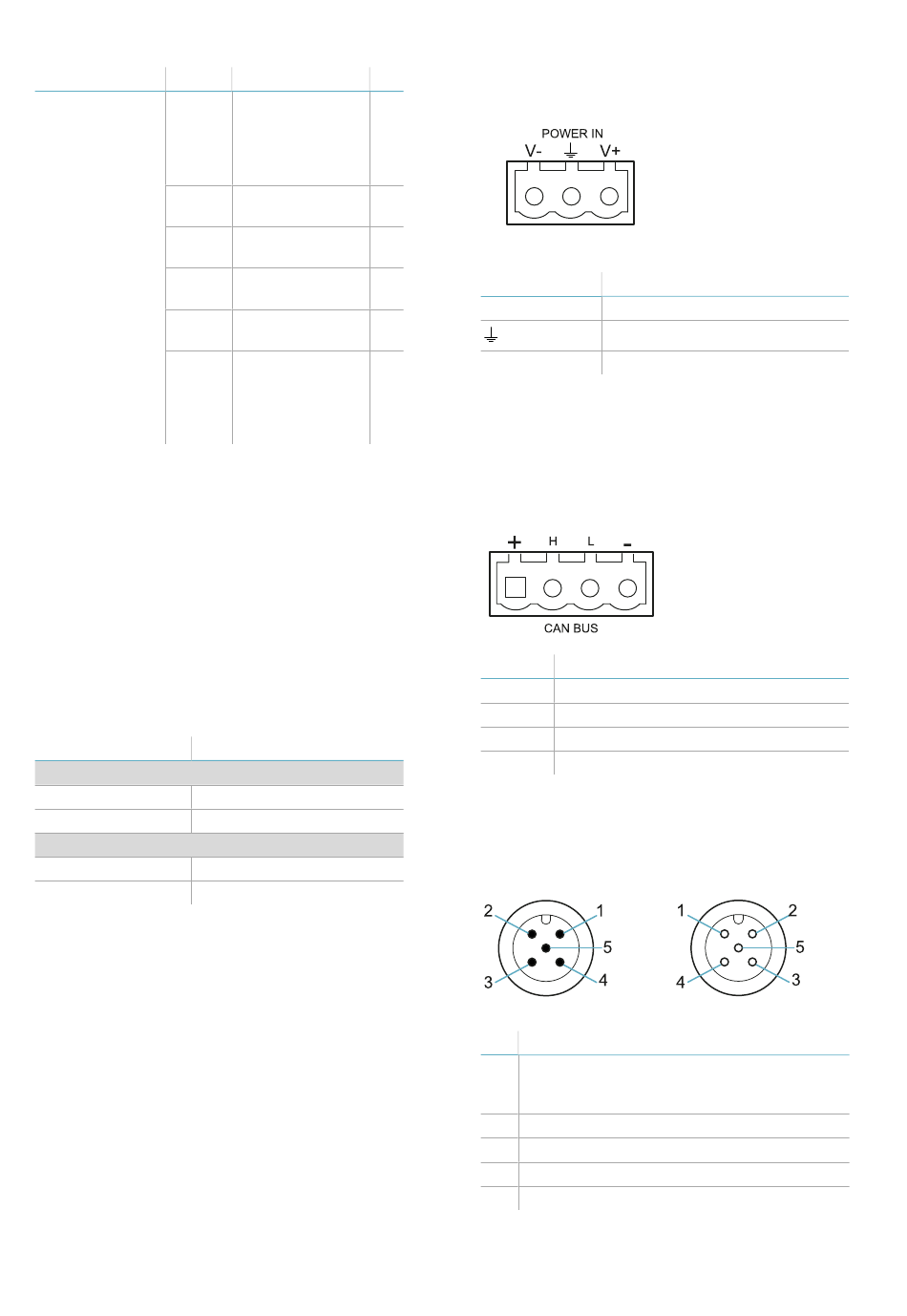

8.2.3 Anschlussleiste
Spannungsversorgung
Info: Vorderansicht Stecker.
Symbol
V- GND
Erde
V+ + 24 V DC
Info: Die Kabel müssen eine Betriebstemperatur von
mindestens 80 °C haben.
Info: Nur Kupferdrähte mit mindestens 18 AWG und
einem Anziehdrehmoment von 0,62 Nm (5,5 lbs in)
verwenden.
8.2.4 Anschlussleiste CAN-Bus
Symbol Beschreibung
+ + 12 V DC
H CAN H
L CAN L
- GND
Info: Die Kabel müssen eine Betriebstemperatur von
mindestens 80 °C haben.
8.2.5 M12-Steckverbinder CAN-
Bus
Stecker
Pin Funktion
1 Abschirmung, zu erden an der
Versorgungsklemme der
Steuerungseinheit.
2 +12 V DC
3 GND
4 CAN H
5 CAN L
Beschreibung
Buchse
