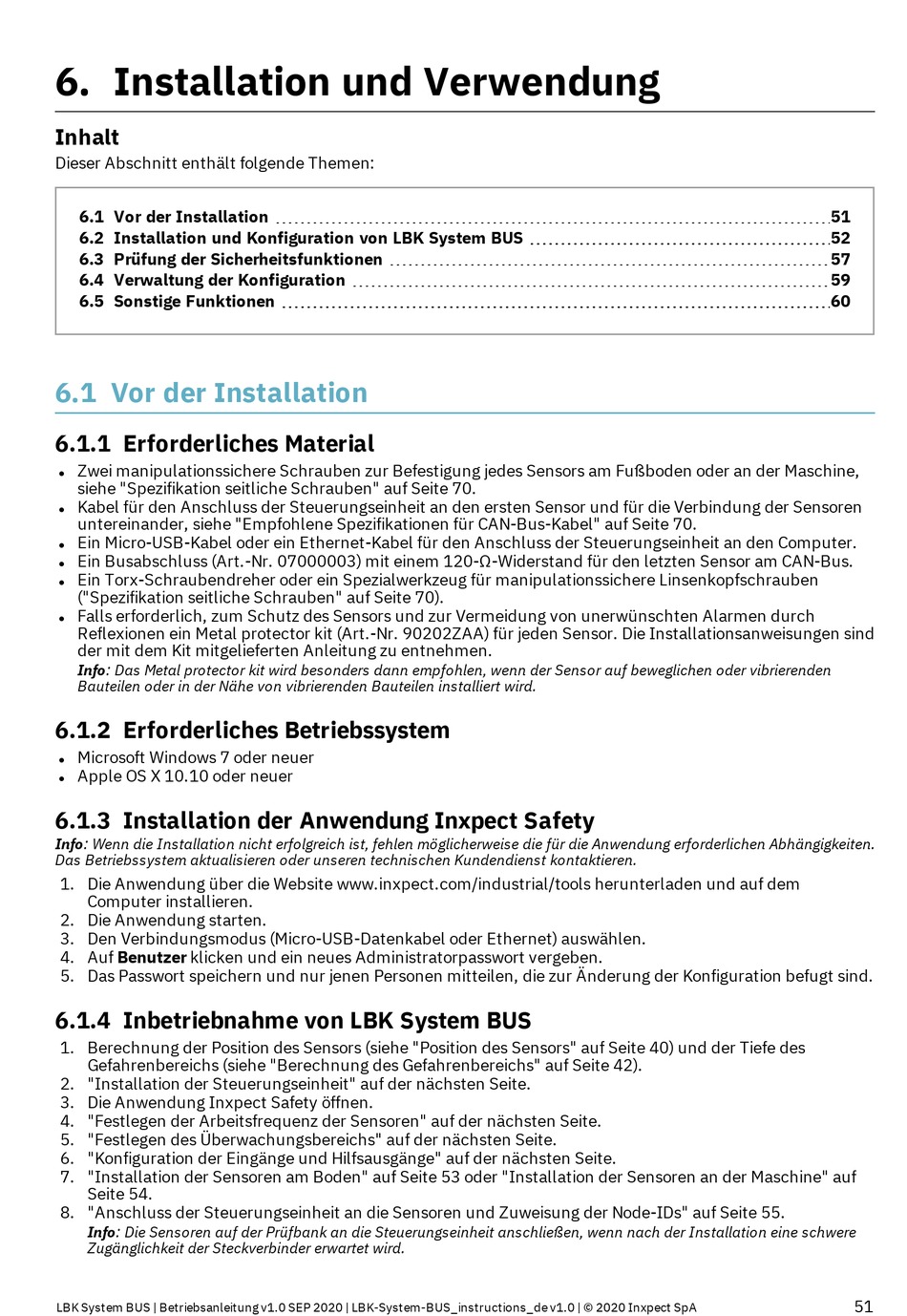

6. Installation und Verwendung
Inhalt
Dieser Abschnitt enthält folgende Themen:
6.1 Vor der Installation
6.2 Installation und Konfiguration von LBK System BUS
6.3 Prüfung der Sicherheitsfunktionen
6.4 Verwaltung der Konfiguration
6.5 Sonstige Funktionen
6.1 Vor der Installation
6.1.1 Erforderliches Material
Zwei manipulationssichere Schrauben zur Befestigung jedes Sensors am Fußboden oder an der Maschine,
l
siehe "Spezifikation seitliche Schrauben" auf Seite 70.
Kabel für den Anschluss der Steuerungseinheit an den ersten Sensor und für die Verbindung der Sensoren
l
untereinander, siehe "Empfohlene Spezifikationen für CAN-Bus-Kabel" auf Seite 70.
Ein Micro-USB-Kabel oder ein Ethernet-Kabel für den Anschluss der Steuerungseinheit an den Computer.
l
Ein Busabschluss (Art.-Nr. 07000003) mit einem 120-Ω-Widerstand für den letzten Sensor am CAN-Bus.
l
Ein Torx-Schraubendreher oder ein Spezialwerkzeug für manipulationssichere Linsenkopfschrauben
l
("Spezifikation seitliche Schrauben" auf Seite 70).
Falls erforderlich, zum Schutz des Sensors und zur Vermeidung von unerwünschten Alarmen durch
l
Reflexionen ein Metal protector kit (Art.-Nr. 90202ZAA) für jeden Sensor. Die Installationsanweisungen sind
der mit dem Kit mitgelieferten Anleitung zu entnehmen.
Info: Das Metal protector kit wird besonders dann empfohlen, wenn der Sensor auf beweglichen oder vibrierenden
Bauteilen oder in der Nähe von vibrierenden Bauteilen installiert wird.
6.1.2 Erforderliches Betriebssystem
Microsoft Windows 7 oder neuer
l
Apple OS X 10.10 oder neuer
l
6.1.3 Installation der Anwendung Inxpect Safety
Info: Wenn die Installation nicht erfolgreich ist, fehlen möglicherweise die für die Anwendung erforderlichen Abhängigkeiten.
Das Betriebssystem aktualisieren oder unseren technischen Kundendienst kontaktieren.
1. Die Anwendung über die Website www.inxpect.com/industrial/tools herunterladen und auf dem
Computer installieren.
2. Die Anwendung starten.
3. Den Verbindungsmodus (Micro-USB-Datenkabel oder Ethernet) auswählen.
4. Auf Benutzer klicken und ein neues Administratorpasswort vergeben.
5. Das Passwort speichern und nur jenen Personen mitteilen, die zur Änderung der Konfiguration befugt sind.
6.1.4 Inbetriebnahme von LBK System BUS
1. Berechnung der Position des Sensors (siehe "Position des Sensors" auf Seite 40) und der Tiefe des
Gefahrenbereichs (siehe "Berechnung des Gefahrenbereichs" auf Seite 42).
2. "Installation der Steuerungseinheit" auf der nächsten Seite.
3. Die Anwendung Inxpect Safety öffnen.
4. "Festlegen der Arbeitsfrequenz der Sensoren" auf der nächsten Seite.
5. "Festlegen des Überwachungsbereichs" auf der nächsten Seite.
6. "Konfiguration der Eingänge und Hilfsausgänge" auf der nächsten Seite.
7. "Installation der Sensoren am Boden" auf Seite 53 oder "Installation der Sensoren an der Maschine" auf
Seite 54.
8. "Anschluss der Steuerungseinheit an die Sensoren und Zuweisung der Node-IDs" auf Seite 55.
Info: Die Sensoren auf der Prüfbank an die Steuerungseinheit anschließen, wenn nach der Installation eine schwere
Zugänglichkeit der Steckverbinder erwartet wird.
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
51
