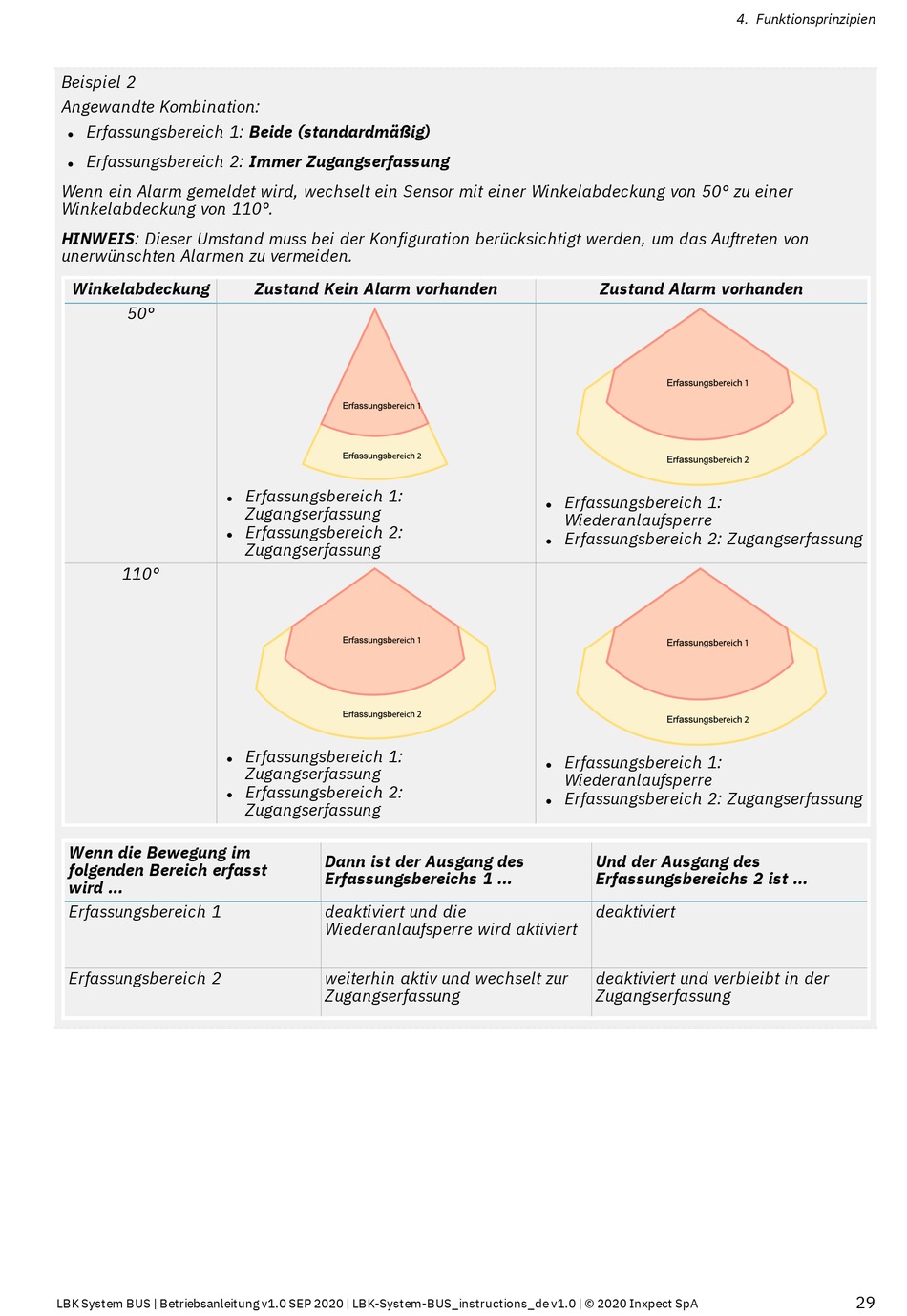

Beispiel 2
Angewandte Kombination:
Erfassungsbereich 1: Beide (standardmäßig)
l
Erfassungsbereich 2: Immer Zugangserfassung
l
Wenn ein Alarm gemeldet wird, wechselt ein Sensor mit einer Winkelabdeckung von 50° zu einer
Winkelabdeckung von 110°.
HINWEIS: Dieser Umstand muss bei der Konfiguration berücksichtigt werden, um das Auftreten von
unerwünschten Alarmen zu vermeiden.
Winkelabdeckung
50°
l
l
110°
l
l
Wenn die Bewegung im
folgenden Bereich erfasst
wird ...
Erfassungsbereich 1
Erfassungsbereich 2
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Zustand Kein Alarm vorhanden
Erfassungsbereich 1:
Zugangserfassung
Erfassungsbereich 2:
Zugangserfassung
Erfassungsbereich 1:
Zugangserfassung
Erfassungsbereich 2:
Zugangserfassung
Dann ist der Ausgang des
Erfassungsbereichs 1 ...
deaktiviert und die
Wiederanlaufsperre wird aktiviert
weiterhin aktiv und wechselt zur
Zugangserfassung
Zustand Alarm vorhanden
Erfassungsbereich 1:
l
Wiederanlaufsperre
Erfassungsbereich 2: Zugangserfassung
l
Erfassungsbereich 1:
l
Wiederanlaufsperre
Erfassungsbereich 2: Zugangserfassung
l
Und der Ausgang des
Erfassungsbereichs 2 ist ...
deaktiviert
deaktiviert und verbleibt in der
Zugangserfassung
4. Funktionsprinzipien
