6.2.5 Installation der Sensoren am Boden

Info: Für Installationen mit Metal protector kit (Art.-Nr. 90202ZAA) siehe die mit dem Kit mitgelieferte Anleitung.

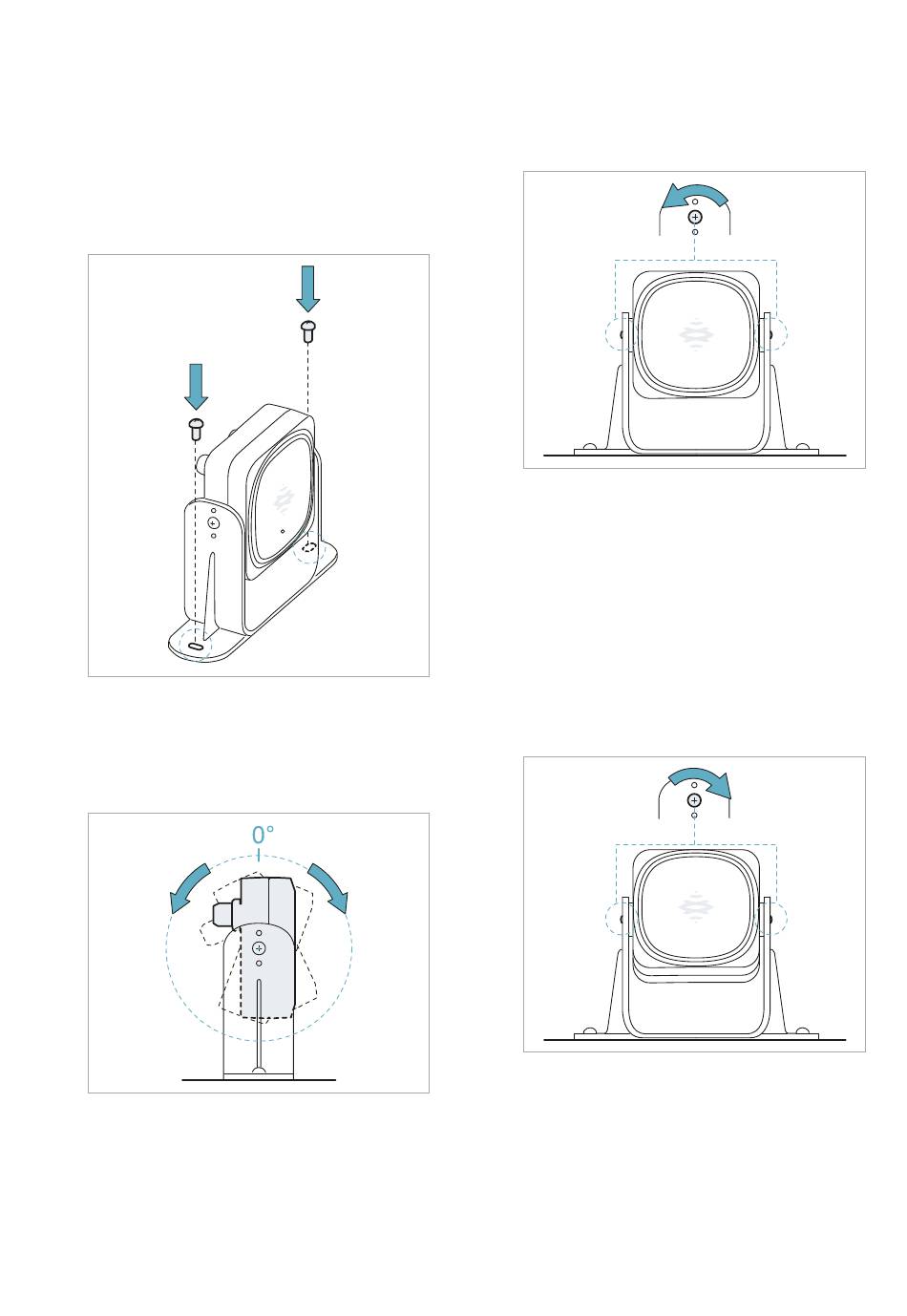

1. Den Sensor gemäß Konfigurationsbericht
positionieren und den Bügel mit zwei
manipulationssicheren Schrauben direkt am
Fußboden oder auf einer Halterung montieren.
HINWEIS: Stellen Sie sicher, dass die
Bedienungselemente der Maschine nicht
durch die Halterung behindert werden.
3. Den Sensor bis zum Erreichen der
gewünschten Neigung ausrichten, siehe
"Position des Sensors" auf Seite 40.
Info: Eine Kerbe entspricht einer 10°-Neigung.
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
2. Die seitlichen Schrauben lösen, um den Sensor
zu neigen.
4. Die Schauben festziehen.
6. Installation und Verwendung
53
