6. Installation und Verwendung
Besonderheiten
Beispiel 2
Ausgangsbedingungen
Vorgehensweise bei
der Prüfung

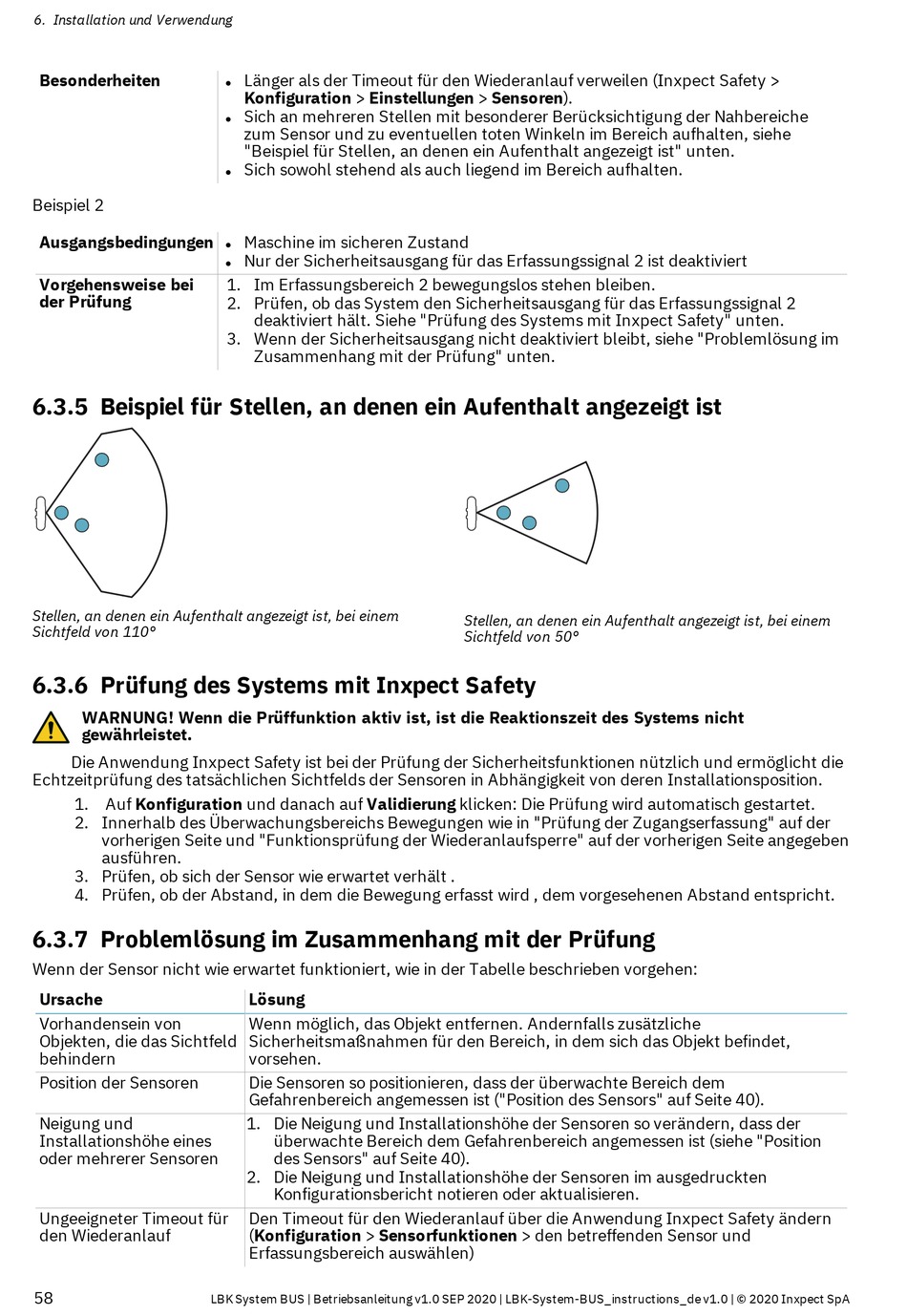

6.3.5 Beispiel für Stellen, an denen ein Aufenthalt angezeigt ist
Stellen, an denen ein Aufenthalt angezeigt ist, bei einem
Sichtfeld von 110°
6.3.6 Prüfung des Systems mit Inxpect Safety
WARNUNG! Wenn die Prüffunktion aktiv ist, ist die Reaktionszeit des Systems nicht
gewährleistet.
Die Anwendung Inxpect Safety ist bei der Prüfung der Sicherheitsfunktionen nützlich und ermöglicht die
Echtzeitprüfung des tatsächlichen Sichtfelds der Sensoren in Abhängigkeit von deren Installationsposition.
1. Auf Konfiguration und danach auf Validierung klicken: Die Prüfung wird automatisch gestartet.
2. Innerhalb des Überwachungsbereichs Bewegungen wie in "Prüfung der Zugangserfassung" auf der
vorherigen Seite und "Funktionsprüfung der Wiederanlaufsperre" auf der vorherigen Seite angegeben
ausführen.
3. Prüfen, ob sich der Sensor wie erwartet verhält .
4. Prüfen, ob der Abstand, in dem die Bewegung erfasst wird , dem vorgesehenen Abstand entspricht.
6.3.7 Problemlösung im Zusammenhang mit der Prüfung
Wenn der Sensor nicht wie erwartet funktioniert, wie in der Tabelle beschrieben vorgehen:
Ursache
Vorhandensein von
Objekten, die das Sichtfeld
behindern
Position der Sensoren
Neigung und
Installationshöhe eines
oder mehrerer Sensoren
Ungeeigneter Timeout für
den Wiederanlauf
58
Länger als der Timeout für den Wiederanlauf verweilen (Inxpect Safety >
l
Konfiguration > Einstellungen > Sensoren).
Sich an mehreren Stellen mit besonderer Berücksichtigung der Nahbereiche
l
zum Sensor und zu eventuellen toten Winkeln im Bereich aufhalten, siehe
"Beispiel für Stellen, an denen ein Aufenthalt angezeigt ist" unten.
Sich sowohl stehend als auch liegend im Bereich aufhalten.
l
Maschine im sicheren Zustand
l
Nur der Sicherheitsausgang für das Erfassungssignal 2 ist deaktiviert
l
1. Im Erfassungsbereich 2 bewegungslos stehen bleiben.
2. Prüfen, ob das System den Sicherheitsausgang für das Erfassungssignal 2
deaktiviert hält. Siehe "Prüfung des Systems mit Inxpect Safety" unten.
3. Wenn der Sicherheitsausgang nicht deaktiviert bleibt, siehe "Problemlösung im
Zusammenhang mit der Prüfung" unten.
Lösung
Wenn möglich, das Objekt entfernen. Andernfalls zusätzliche
Sicherheitsmaßnahmen für den Bereich, in dem sich das Objekt befindet,
vorsehen.
Die Sensoren so positionieren, dass der überwachte Bereich dem
Gefahrenbereich angemessen ist ("Position des Sensors" auf Seite 40).
1. Die Neigung und Installationshöhe der Sensoren so verändern, dass der
überwachte Bereich dem Gefahrenbereich angemessen ist (siehe "Position
des Sensors" auf Seite 40).
2. Die Neigung und Installationshöhe der Sensoren im ausgedruckten
Konfigurationsbericht notieren oder aktualisieren.
Den Timeout für den Wiederanlauf über die Anwendung Inxpect Safety ändern
(Konfiguration > Sensorfunktionen > den betreffenden Sensor und
Erfassungsbereich auswählen)
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Stellen, an denen ein Aufenthalt angezeigt ist, bei einem
Sichtfeld von 50°
