8. Technische Spezifikationen
8.2.2 Spannungs- und
Stromgrenzwerte für die
Digitaleingänge
Die Digitaleingänge (Eingangsspannung 24 V DC)
weisen die folgenden Spannungs- und
Stromgrenzwerte gemäß IEC/EN 61131-2:2003
auf.
Spannungsgrenzwerte
0
1
Stromgrenzwerte
0
1

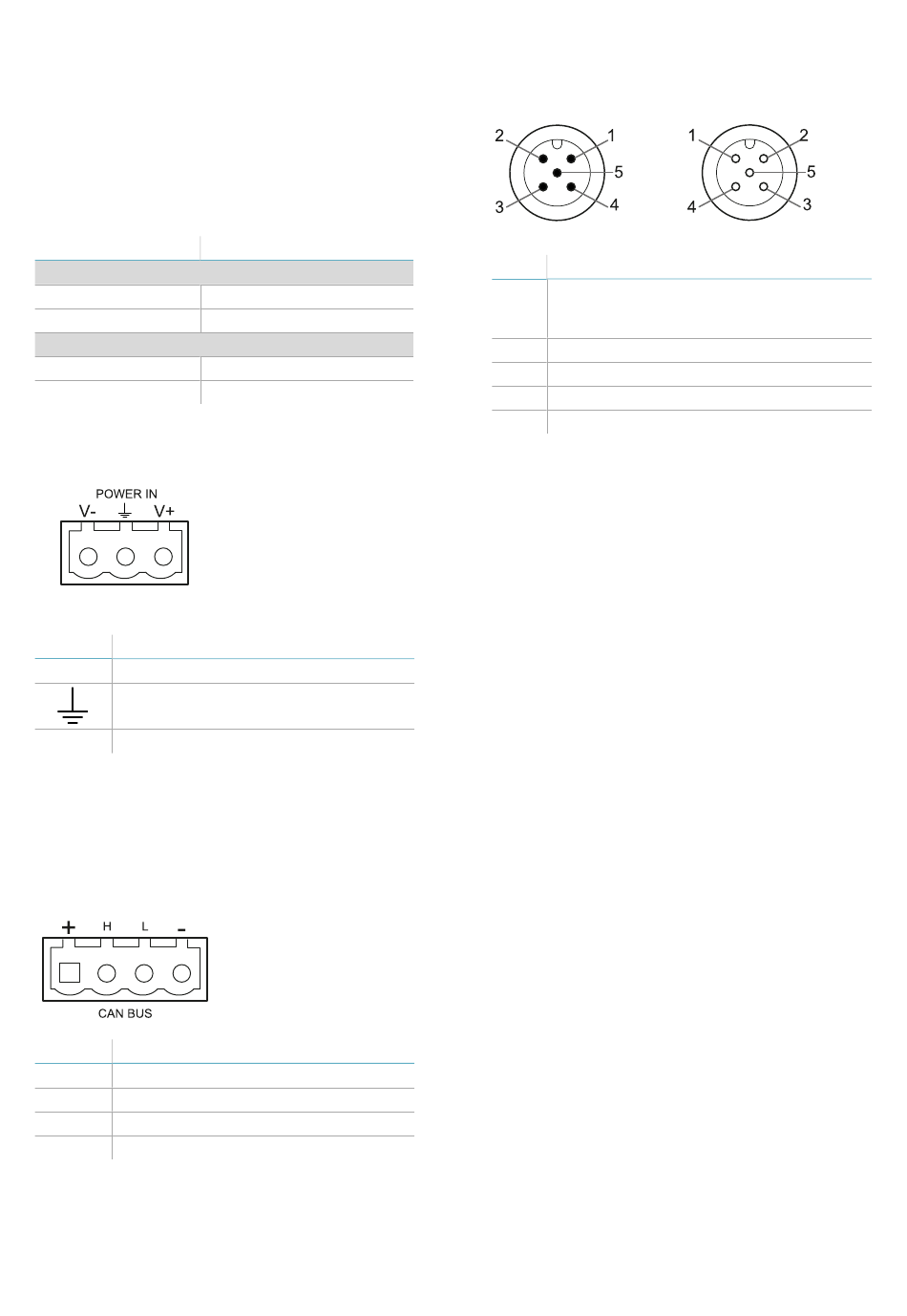

8.2.3 Anschlussleiste
Spannungsversorgung
Info: Vorderansicht Stecker.
Symbol
V-
GND
Erde
V+
+ 24 V DC
Info: Die Kabel müssen eine maximale
Betriebstemperatur von mindestens 70 °C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt
18 AWG und Anziehdrehmoment 0,62 Nm
verwenden.
8.2.4 Anschlussleiste CAN-Bus
Symbol
+
Ausgang + 12 V DC
H
CAN H
L
CAN L
-
GND
Info: Die Kabel müssen eine maximale
Betriebstemperatur von mindestens 70 °C haben.
84
Type 3
von -3 bis 11 V
von 11 bis 30 V
15 mA
von 2 bis 15 mA
Beschreibung
Beschreibung
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
8.2.5 M12-Steckverbinder CAN-
Bus
Stecker
Pin
1
Abschirmung, zu erden an der
Versorgungsklemme der
Steuerungseinheit.
2
+ 12 V DC
3
GND
4
CAN H
5
CAN L
Buchse
Funktion
