3. Produktbeschreibung von LBK System BUS
Ausgang aktiviert (24 V DC): keine Bewegung festgestellt und Normalbetrieb
l
Ausgang deaktiviert (0 V DC): Bewegung im Erfassungsbereich festgestellt oder Ausfall im System
l
festgestellt

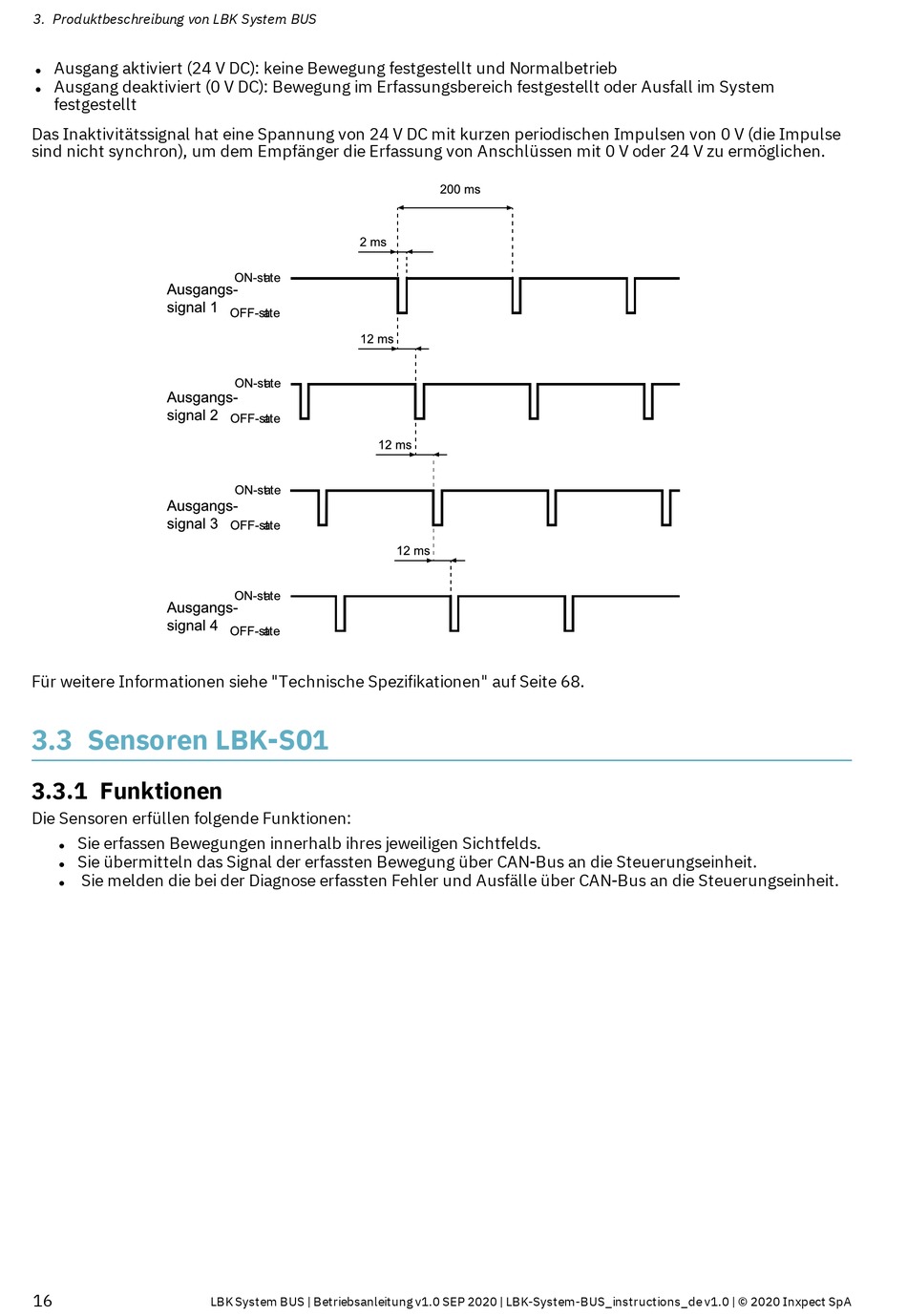

Das Inaktivitätssignal hat eine Spannung von 24 V DC mit kurzen periodischen Impulsen von 0 V (die Impulse
sind nicht synchron), um dem Empfänger die Erfassung von Anschlüssen mit 0 V oder 24 V zu ermöglichen.
Für weitere Informationen siehe "Technische Spezifikationen" auf Seite 68.
3.3 Sensoren LBK-S01
3.3.1 Funktionen
Die Sensoren erfüllen folgende Funktionen:
Sie erfassen Bewegungen innerhalb ihres jeweiligen Sichtfelds.
l
Sie übermitteln das Signal der erfassten Bewegung über CAN-Bus an die Steuerungseinheit.
l
Sie melden die bei der Diagnose erfassten Fehler und Ausfälle über CAN-Bus an die Steuerungseinheit.
l
