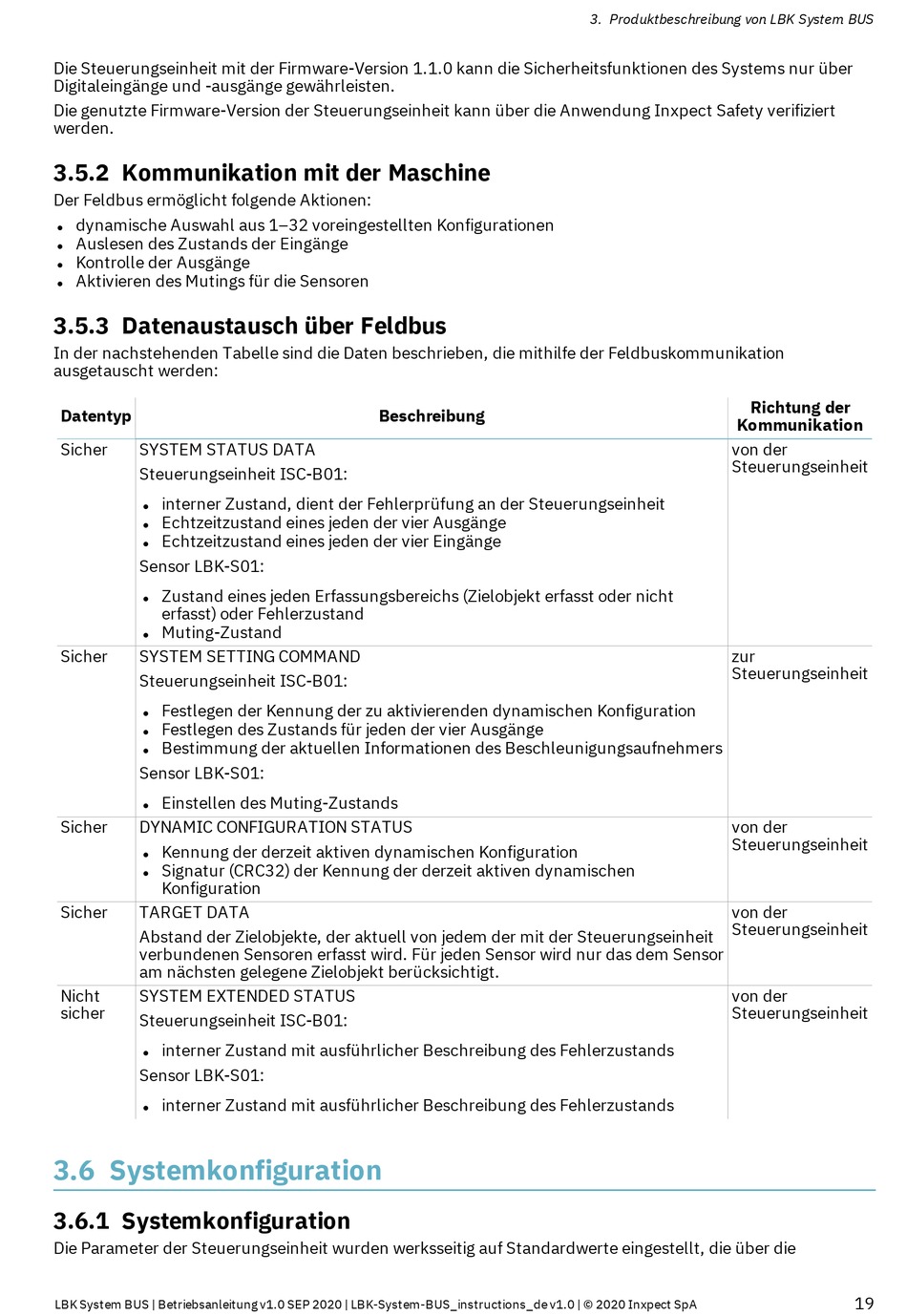

Die Steuerungseinheit mit der Firmware-Version 1.1.0 kann die Sicherheitsfunktionen des Systems nur über
Digitaleingänge und -ausgänge gewährleisten.
Die genutzte Firmware-Version der Steuerungseinheit kann über die Anwendung Inxpect Safety verifiziert
werden.

3.5.2 Kommunikation mit der Maschine

Der Feldbus ermöglicht folgende Aktionen:
dynamische Auswahl aus 1–32 voreingestellten Konfigurationen
l
Auslesen des Zustands der Eingänge
l
Kontrolle der Ausgänge
l
Aktivieren des Mutings für die Sensoren
l
3.5.3 Datenaustausch über Feldbus
In der nachstehenden Tabelle sind die Daten beschrieben, die mithilfe der Feldbuskommunikation
ausgetauscht werden:
Datentyp
Sicher SYSTEM STATUS DATA
Steuerungseinheit ISC-B01:
interner Zustand, dient der Fehlerprüfung an der Steuerungseinheit
l
Echtzeitzustand eines jeden der vier Ausgänge
l
Echtzeitzustand eines jeden der vier Eingänge
l
Sensor LBK-S01:
Zustand eines jeden Erfassungsbereichs (Zielobjekt erfasst oder nicht
l
erfasst) oder Fehlerzustand
Muting-Zustand
l
Sicher SYSTEM SETTING COMMAND
Steuerungseinheit ISC-B01:
Festlegen der Kennung der zu aktivierenden dynamischen Konfiguration
l
Festlegen des Zustands für jeden der vier Ausgänge
l
Bestimmung der aktuellen Informationen des Beschleunigungsaufnehmers
l
Sensor LBK-S01:
Einstellen des Muting-Zustands
l
Sicher DYNAMIC CONFIGURATION STATUS
Kennung der derzeit aktiven dynamischen Konfiguration
l
Signatur (CRC32) der Kennung der derzeit aktiven dynamischen
l
Konfiguration
Sicher TARGET DATA
Abstand der Zielobjekte, der aktuell von jedem der mit der Steuerungseinheit
verbundenen Sensoren erfasst wird. Für jeden Sensor wird nur das dem Sensor
am nächsten gelegene Zielobjekt berücksichtigt.
Nicht SYSTEM EXTENDED STATUS
sicher
Steuerungseinheit ISC-B01:
interner Zustand mit ausführlicher Beschreibung des Fehlerzustands
l
Sensor LBK-S01:
interner Zustand mit ausführlicher Beschreibung des Fehlerzustands
l

3.6 Systemkonfiguration

3.6.1 Systemkonfiguration
Die Parameter der Steuerungseinheit wurden werksseitig auf Standardwerte eingestellt, die über die
LBK System BUS | Betriebsanleitung v1.0 SEP 2020 | LBK-System-BUS_instructions_de v1.0 | © 2020 Inxpect SpA
Beschreibung
3. Produktbeschreibung von LBK System BUS
Richtung der
Kommunikation
von der
Steuerungseinheit
zur
Steuerungseinheit
von der
Steuerungseinheit
von der
Steuerungseinheit
von der
Steuerungseinheit
