9.2.4 Spannungs- und
Stromgrenzwerte für die
Digitaleingänge
Die Digitaleingänge (Eingangsspannung 24 V DC)
weisen die folgenden Spannungs- und
Stromgrenzwerte gemäß EN 61131-2:2003 auf.
Type 1
Spannungsgrenzwerte
0
von -3 bis 15 V von -3 bis 11 V
1
von 15 bis 30 V von 11 bis 30 V
Stromgrenzwerte
0
15 mA 30 mA
1
von 2 bis 15 mA von 6 bis 30 mA von 2 bis 15 mA

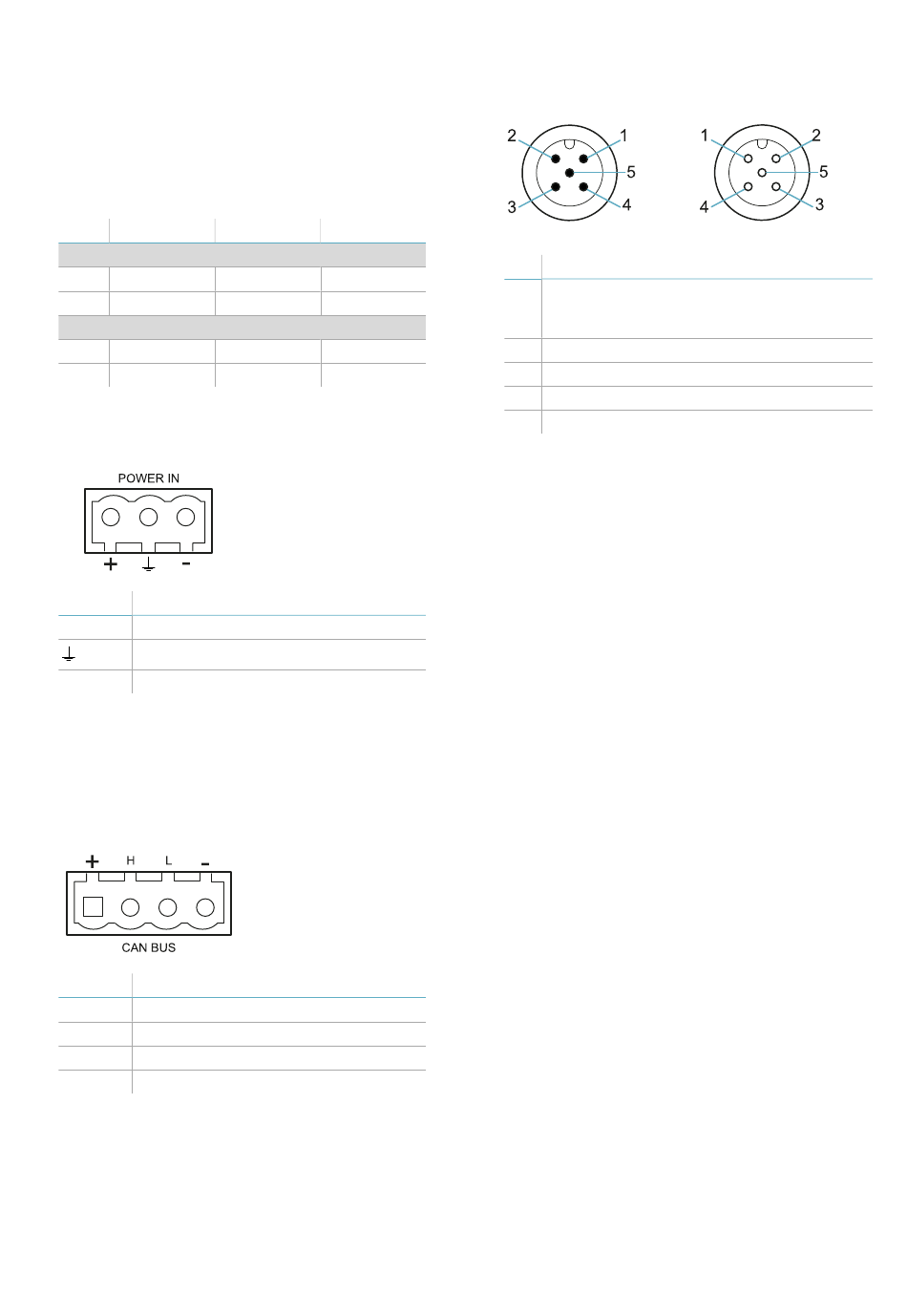

9.2.5 Anschlussleiste
Spannungsversorgung
Klemme
+ + 24 V DC
Erde
- GND
Info: Die Kabel müssen eine Betriebstemperatur von
mindestens 80 °C haben.
Info: Nur Kupferdrähte mit mindestens 18 AWG und
einem Anziehdrehmoment von 0,56 Nm (5 lbs in)
verwenden.
9.2.6 Anschlussleiste CAN-Bus
Klemme
+ + 12 V DC
H CAN H
L CAN L
- GND
Info: Die Kabel müssen eine Betriebstemperatur von
mindestens 80 °C haben.
LBK System | Betriebsanleitung v1.5 SEP 2020 | LBK-System_instructions_de v1.5 | © 2018-2019-2020 Inxpect SpA
Type 2 Type 3
von -3 bis 11 V
von 11 bis 30 V
15 mA
Beschreibung
Beschreibung
9.2.7 M12-Steckverbinder CAN-
Bus
Stecker
Pin
1 Abschirmung, zu erden an der
Versorgungsklemme der
Steuerungseinheit.
2 +12 V DC
3 GND
4 CAN H
5 CAN L
9. Technische Spezifikationen
Buchse
Funktion
